شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | Yuhong |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | مونل 400 جی تیپ |
| مقدار حداقل تعداد سفارش: | 10 عدد |
|---|---|
| قیمت: | Negotiable |

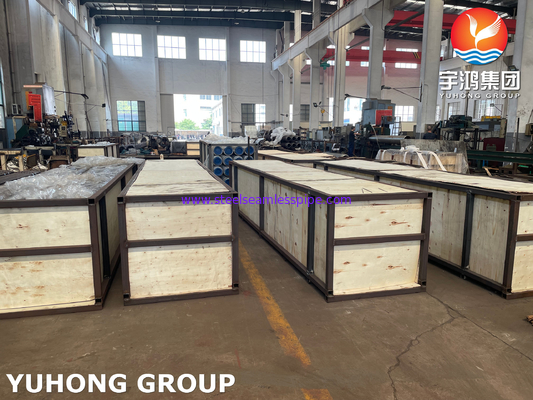

| جزئیات بسته بندی: | مورد نیاز/ قاب چوبی تخته سه لا/ قاب آهنی/ بسته با کلاه پلاستیکی |
| زمان تحویل: | 15-35 روز |
| شرایط پرداخت: | L/C، T/T |
| مواد: | مونل 400 | نوع باله: | نوع G |
|---|---|---|---|
| NDT: | HT/ECT | کاربرد: | مبدل حرارتی |
| برجسته: | لوله باله فولادی نیکل آلیاژی,لوله پره دار هیتر مونل 400,لوله فولادی آلیاژ نیکل نوع G |
||
لوله های پره دار در کاربردهایی که شامل انتقال گرما از سیال داغ به سیال سردتر از طریق دیواره لوله است، استفاده می شود.سرعت انتقال حرارت به سه عامل بستگی دارد: (1) اختلاف دما بین دو سیال.(2) ضریب انتقال حرارت بین هر یک از سیالات و دیواره لوله.و (3) سطحی که هر سیال در معرض آن قرار دارد.در مورد لوله های لخت (بدون پره)، که در آن مساحت سطح بیرونی به طور قابل توجهی بیشتر از سطح داخلی نیست، سیال با کمترین ضریب انتقال حرارت، نرخ انتقال حرارت کلی را دیکته می کند.

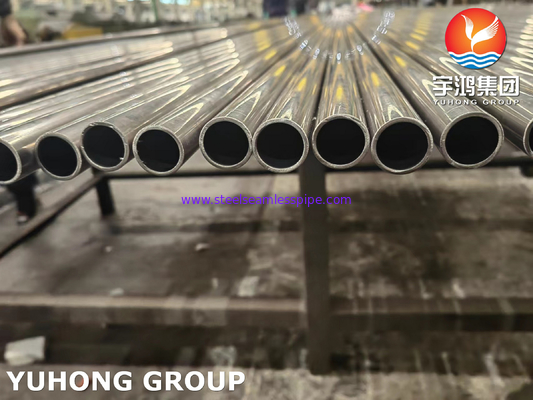

لوله SB 163 N04400 نیکل ASME SB 163 UNS N04400 به دلیل مقاومت در برابر آب دریا و بخار در دمای بالا شناخته شده است.

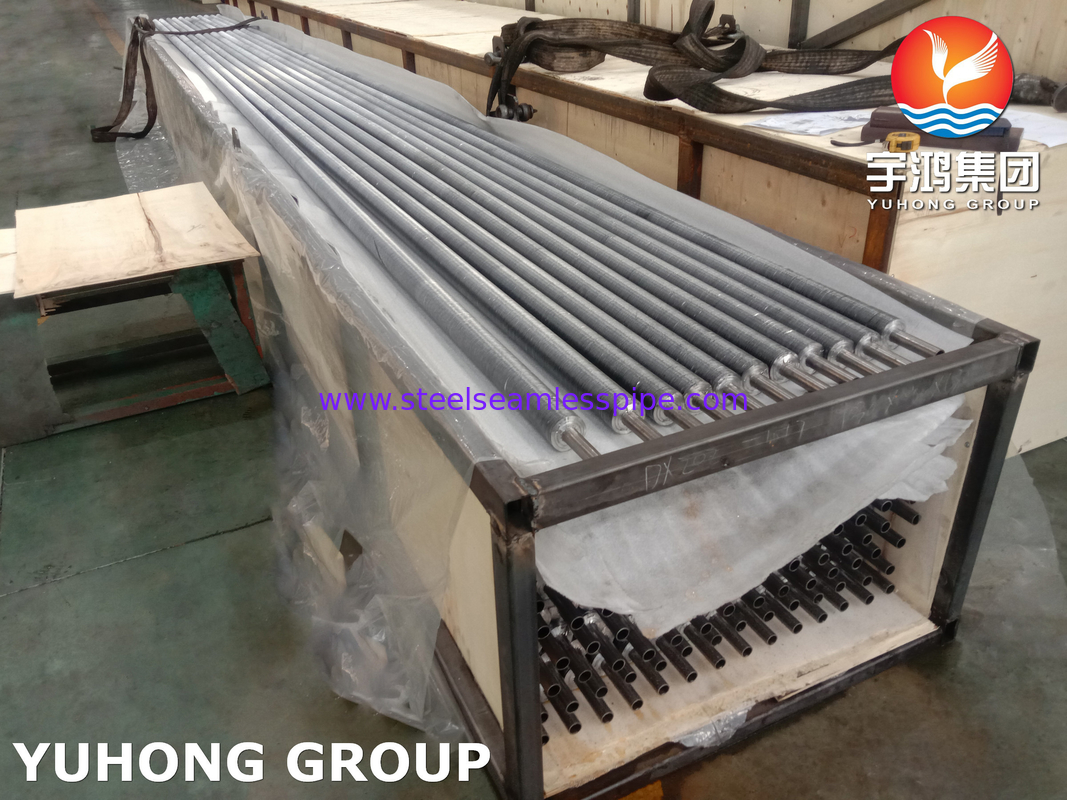

ویژگی های لوله پره دار G-Type:
در لوله های پره دار نوع G، باله ها با قرار دادن نوار فلزی در یک شیار آماده می شوند.دومی بر روی یک لوله پایه تشکیل شده است.با قرار دادن باله روی آن، پر کردن پشتی انجام می شود - که منجر به اتصال قوی باله ها به لوله های پایه می شود.از این رو، نام لوله های G-Fin مطرح شده است.سه فرآیند ذکر شده در بالا به طور همزمان انجام می شود.حداکثر انتقال حرارت از لوله های g-fin انتظار می رود زیرا پره ها به شدت به لوله پایه متصل هستند.
لوله های پره دار نوع G معمولاً در دمای بالا (با حدود 400 درجه سانتیگراد) کار می کنند.این باله ها که از مس، کربن یا آلومینیوم ساخته شده اند، مقاومت نسبتاً کمتری در برابر خوردگی جوی دارند.از طرفی مقاومت مکانیکی قابل قبول است.ضد زنگاز مواد باله فولادی و کربنی نیز استفاده می شود، اما پردازش و ابزار ویژه نوارهای باله فولادی ضروری است.کولرهای هوا، رادیاتورها و غیره از لوله های g-fin استفاده می کنند.
قطر لوله: 20 میلی متر OD حداقل تا 219 میلی متر OD حداکثر.
ضخامت لوله: حداقل 2 میلی متر تا 16 میلی متر
جنس لوله: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس، فولاد سوپر دوبلکس، اینکونل، نیکل بالا و ناخالص کروم بالا، مواد CK 20 و برخی مواد دیگر.
تعداد قطعات
لوله پایه: قطر، ضخامت، طول و مشخصات مواد.
باله ها: مشخصات مواد، نوع (جامد یا دندانه دار)، ارتفاع، ضخامت، فاصله، طول باله و بخش های بدون پره.جزئیات آماده سازی جوش در صورت نیاز
مدت زمان تحویل الزامی است.
مونل متعلق به گروهی از آلیاژهای نیکل است.این ماده با غلظت بالایی از مس و کروم در ترکیب شیمیایی آنها تولید می شود.این لوله ها به گونه ای طراحی شده اند که در محیط های ناشی از تنش خوردگی کافی باشند.آنها به راحتی در هیچ دمایی جدا نمی شوند یا تغییر شکل نمی دهند.را SB 163 N04400درجه با استحکام برتر و خواص مکانیکی عالی طراحی شده است.آنها دارای حداقل استحکام کششی 550 مگاپاسکال و حداقل استحکام تسلیم 240 مگاپاسکال هستند.محصولات این گرید به راحتی تا 40 درصد کشیده می شوند.
مونل 400یک آلیاژ نیکل-مس (حدود 67٪ Ni - 23٪ مس) است که در برابر آب دریا و بخار در دماهای بالا و همچنین در برابر نمک و محلول های سوزاننده مقاوم است.آلیاژ 400 یک آلیاژ محلول جامد است که فقط با کار سرد سخت می شود.این آلیاژ نیکل ویژگی هایی مانند مقاومت در برابر خوردگی خوب، جوش پذیری خوب و استحکام بالا را نشان می دهد.نرخ خوردگی کم در آب شور یا دریا با جریان سریع همراه با مقاومت عالی در برابر ترک خوردگی تنشی در اکثر آب های شیرین و مقاومت آن در برابر انواع شرایط خورنده منجر به استفاده گسترده از آن در کاربردهای دریایی و سایر محلول های کلرید غیر اکسید کننده شده است.
| مقطع تحصیلی | سی | منگنز | سی | اس | مس | Fe | نی | Cr |
| مونل 400 | حداکثر 0.30 | حداکثر 2.00 | حداکثر 0.50 | حداکثر 0.24 | 28.0-34.0 | حداکثر 2.50 | 63.00 دقیقه | – |
| عنصر | تراکم | نقطه ذوب | استحکام کششی | قدرت بازده (0.2% افست) | ازدیاد طول |
| مونل 400 | 8.8 گرم بر سانتی متر مکعب | 1350 درجه سانتیگراد (2460 درجه فارنهایت) | Psi – 80000، مگاپاسکال – 550 | Psi – 35000، مگاپاسکال – 240 | 40 درصد |
| خواص | متریک | امپراتوری |
|---|---|---|
| تراکم | 8.8 گرم بر سانتی متر مکعب | 0.318 پوند/اینچ 3 |
|
لوله OD |
ضخامت دیواره لوله (اینچ) | |||||||
|---|---|---|---|---|---|---|---|---|
| 0.028 | 0.035 | 0.049 | 0.065 | 0.083 | 0.095 | .109 | .120 | |
| فشار کاری (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
1. گیاهان لاستیک
2. نیروگاه ها
3. صنایع نفت
4. صنایع شیمیایی
1. مهندسی دریا.
2. تجهیزات پردازش شیمیایی و هیدروکربن.
3. مخازن بنزین و آب شیرین.
4. سکوهای نفت خام.
5. بخاری های هواگیری.
6. آبگرمکن های تغذیه بویلر و سایر مبدل های حرارتی.
7. سوپاپ ها، پمپ ها، شفت ها، اتصالات و بست ها.
8. مبدل های حرارتی صنعتی.
9. حلال های کلردار.
10. برج های تقطیر نفت خام.
