شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | ASTM A335 GR.P9 Studded Fin Tube |
| مقدار حداقل تعداد سفارش: | 10 عدد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | مورد نیاز/ قاب چوبی تخته سه لا/ قاب آهنی/ بسته با کلاه پلاستیکی |
| زمان تحویل: | بستگی به کمیت دارد |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 تن در ماه |
| مواد لوله: | GR.P9 | نوع باله: | لوله پره دار |
|---|---|---|---|
| مواد باله: | ss410 | طول لخت: | 50 میلی متر / 50 میلی متر |
| طول کل: | 8991.5 میلی متر | مقدار باله: | 22 گل میخ هواپیما، 19.2 صفحه / فوت |
| برجسته: | لوله پره دار فولادی آلیاژی P9,لوله پره دار با انتهای اریب دار بدون درز,لوله پره دار ASTM A335 |
||
ASTM A335 GR.P9 فلز آلیاژ فولادی بدون درز FinTubeتولید
لوله بالاي پرک دار چيست؟
لوله باله ای استوانه شده توسط جوش مقاومت الکتریکی استوانه های به طور خاص شکل گرفته شده (پین های گرد) در ردیف های اطراف لوله ساخته می شود.لوله استود دارای بهره وری انتقال گرما بسیار بالا است. کارایی تبادل گرما معادل 2-3 برابر لوله برهنه است.
A335 اغلب به دلیل ترکیب شیمیایی Mo و Cr به عنوان لوله کروم مولی نامیده می شود. Mo باعث افزایش قدرت فولاد و همچنین محدودیت انعطاف پذیری، مقاومت در برابر فرسایش، ویژگی های ضربه،و سخت شدنمولی مقاومت در برابر نرم شدن را افزایش می دهد، رشد دانه را محدود می کند و باعث می شود که فولاد کرومیوم کمتر در معرض شکنندگی باشد.مولای موثرترین افزودنی است که قدرت خزیدن در دمای بالا را افزایش می دهد.همچنین مقاومت خوردگی فولاد را افزایش می دهد و از سوراخ شدن جلوگیری می کند.
A335/SA335 P9 یک لوله فولادی آلیاژ فرریت است که برای کاربردهای دمای بالا استفاده می شود. این لوله ها همه کاره هستند و می توانند برای انتقال آب، نفت و گاز طبیعی استفاده شوند.کلید ترکیب آلیاژ کروم مول P9 اضافه کردن کروم و مولیبدنوم است.
جزئیات لوله بال
| قسمت لوله پایه | قسمت باله | ||||||||
| مشخصات | درجه مواد | اندازه های اصلی | درجه مواد | نوع باله | ارتفاع باله | ضخامت باله | Fin Qty | "فین دیا". | طول برهنه |
| ASTM A213 ؛ ASME SA213; ASTM A249; ASME SA249; ASTM A269; ASME SA269; ASTM A312; ASME SA312; ASTM A376; ASME SA376; ASTM A789; ASME SA789; ASTM A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | اندازه لوله:15.875X16515،875 × 21115،875 × 277.19،05 × 165. ۱۹.۰۵ × ۲11. ۱۹.۰۵ × ۲7725،4 × 21125،4 × 27725،4 × 30525،4 × 34. ۳۱٫۷۵ × ۲11. ۳۱٫۷۵ × ۲77۳۱٫۷۵ × ۳05۳۱٫۷۵ × ۳4.38.1 × 211.38.1 × 27738،1 × 30538،1 × 34.44.45 × 211.44.45 × 277.44.45 × 305.44.45 × 34.44.45 × 38144،45 × 457.50.8 × 211.50.8 × 277.50.8 × 305.50.8 × 34.50.8 × 381.50.8 × 4575،7،15 × 2115،7،15 × 2775،7،15 × 3055،7،15 × 345،7،15 × 3815،7،15 × 45763.5 × 2.1163.5 × 2.7763.5 × 3.0563.5 × 3.463.5 × 3.8163.5 × 457;اندازه لوله:2 1/2 "SCH40 (73.03 X 5.16) ؛ 2 1/2 "SCH80 (73.03 X 7.01) ؛ 3" SCH40 (88.9 X 5.49) ؛ 3" SCH40 (88.9 X 7.62) ؛ 3 1/2 "SCH40 (101.6 X 5.74) ؛ 3 1/2 "SCH80 (101.6 X 8.18) ؛ 4 "SCH40 (114.3 X 6.02) ؛4" SCH80 (114.3 X 8.56) ؛ 5" SCH40 (141.3 X 6.55) ؛ 5" SCH80 (141.3 X 9.27) ؛ 6" SCH40 (168.3 X 7.11) ؛ 6" SCH80 (168.3 X 10.97) ؛ 8" SCH40 (219.1 X 8.18) ؛ 8" SCH80 (219.1 X 12.7) ؛ طول حداکثر: 25M/PCسايز هاي ديگر به درخواست مشتري بستگی دارد | فولاد ضد زنگ: SS304, SS304L, SS316L, SS317L, SS347, SS310SS409 (1CR12) ، SS410 ((1Cr13) ؛فولاد کربن ((CS) ، فولاد آلیاژ:ASTM A387 Gr.A، Gr.B، Gr.C؛ آلومینیوم ASTM A209 / ASME SA209 AL1060, Gr.6061؛ ASME SA210/ ASTM A210 AL1060 ، AL1100 ، Gr.6061، گر.6063، ASTM A221/ ASME SA221 AL 1060 ، Gr.6061، Gr.6063 فولاد آلیاژ: P11, P22, P5, P9 | باله جامد:جوش فرکانس بالا ((HFW) ، لوله Fin Serrated، لوله Studded /Pin Tube، لوله Fin Square، لوله Fin H Type، لوله Fin HH Type؛جاسازی شده:لوله های نوع G Finزخم:L، LL، KL ؛خارج شده؛ لوله بالش رشته ای ؛ لوله بالش پایین ؛ لوله بالش موج دار ؛ لوله بامبولوله U Bend Fin | 1.6mm ~ 60mm | 0.2mm~3.0mm | بستگی به درخواست مشتری داره | 12.7mm ~ 25.4mm | 40mm~ درخواست مشتری |
| EN10216-5؛ EN10217-7؛ DIN 17456؛ DIN 17457؛ DIN 17458 | 1.4301,1.4305، 1.4306، 1.4307، 1.4571,1.4401، 1.4404، 1.4541، 1.4948، 1.4550، 1.4912، 1.4845، 1.4462، 1.4539، 1.4438، 1.4501 | ||||||||
| ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
| ASTM A53؛ ASTM A106، ASME SA106 | GR.A، GR.B، GR.C | ||||||||
| ASTM A178؛ ASME SA178؛ ASTM A179، ASME SA179؛ ASTM A192؛ ASME SA192؛ ASTM A209؛ ASME SA209؛ ASTM A210؛ ASME SA210؛ ASTM A214؛ ASME SA214؛ ASTM A333؛ ASME SA333 | Gr.A، Gr.B، Gr.C، A179, A192, T1a، T1b Gr.A1, Gr.1، گر.3، گر.6 | ||||||||
| ASTM B161; ASME SB161; ASTM B163; ASME SB163; ASTM B164; ASME SB164; ASTM B165; ASME SB165; ASTM B167; ASME SB167; ASTM B407; ASME SB407; ASTM B444; ASME SB444; ASTM B622; ASME SB622; ASTM B388;ASME SB388 | درجه:آلیاژ:C-276، C-4، C-22، C-2000، X، B-2، B-3، G-30، G-35400,401،404، R-405، K500600، 601، 617, 625, 690, 718, 740, X-750.800، 800H، 800HT، 825, 840. نیکل خالص: Ni-200، Ni-201، Ni-270.5، گر.7، Gr.9 ؛ | ||||||||
ویژگی های لوله بالدار پُر شده:
- فضای کمتری را اشغال می کند و بنابراین فشرده است
-بسیار دوام داره
- ترجیح داده شده بر روی لوله های بالدار به عنوان آنها به عنوان سیستم انتقال گرما عمل می کنند
-کارايي بهبود يافته

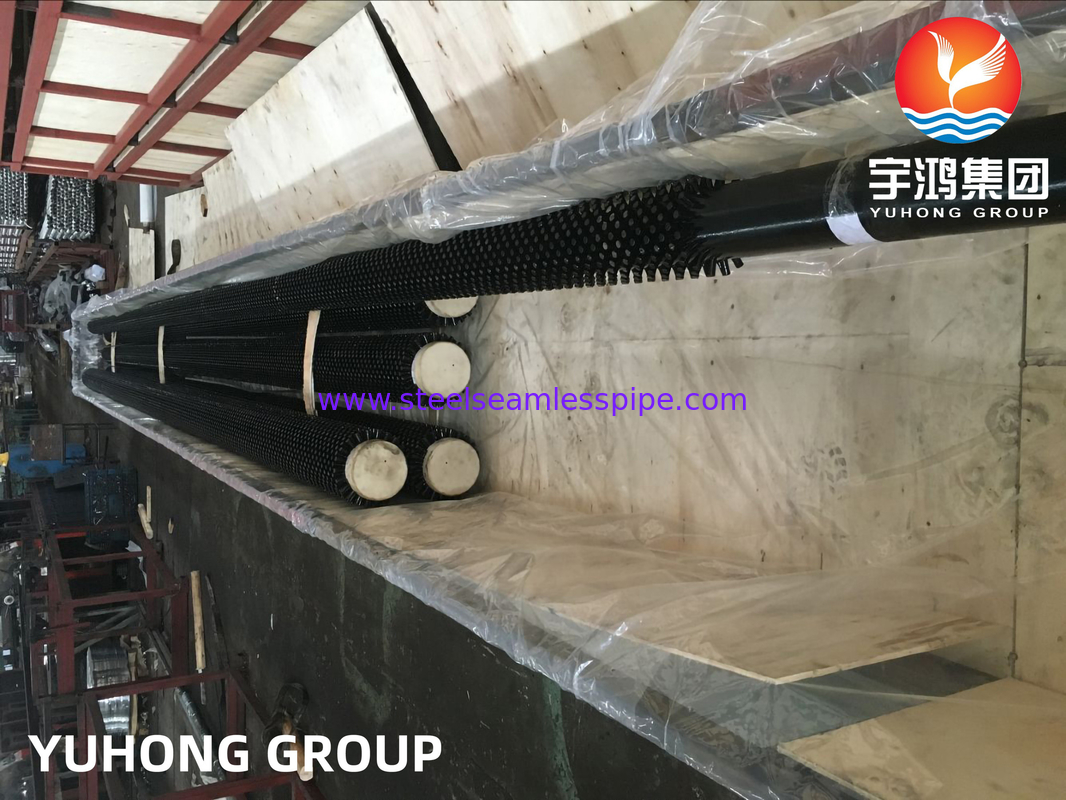

بسته بندی:
مرجع اندازه برای انواع مختلف لوله های بالدار
| نوع | توضیحات | لوله پایه | مشخصات باله (ملی متر) | ||
| بیش از حد (ملم) | ارتفاع باله | ارتفاع باله | ضخامت باله | ||
| جاسازی شده | لوله باله نوع G | 16 تا 63 | 2.15 | <17 | -0.4 |
| خارج شده | فلز واحد فلز ترکیب | 8 تا 51 | 1.6-10 | <17 | 0.۲-۰4 |
| لوله بالدار پایین لوله بالدار T | 10 تا 38 | 0.6-2 | <1.6 | -0.3 | |
| لوله بامبو لوله موج دار | 16 تا 51 | 8 تا 30 | <2.5 | / | |
| زخم | لوله بالدار نوع l/kl/ll | 16 تا 63 | 2.15 | <17 | -0.4 |
| رشته | لوله باله رشته ای | 25 تا 38 | 2.1-3.5 | <20 | 0.۲-۰5 |
| نوع U | لوله نوع U | 16 تا 38 | / | / | / |
| جوشکاری | لوله های فلک جوش HF | 16-219 | 3 تا 25 | 5 تا 30 | 0.8-3 |
| لوله بالدار نوع H/HH | 25 تا 63 | 8 تا 30 | <200 | 1.۵-۳5 | |
| لوله بالدار | 25-219 | 8 تا 30 | 5 تا 35 | φ5-20 | |
ترکیب شیمیایی GR.P9
| Cr، % | C، % | P، % | S، % | م، % | Mn، % | آره، درصد |
| 4.00-6.00 | 0.15 حداکثر | 0.025 حداکثر | 0.025 حداکثر | 0.45-065 | 0.30 به صفر60 | 0.50 حداکثر |
ASTM A335 P9 خواص مکانیکی و فیزیکی لوله
| قدرت کششی، MPa | قدرت کششی، MPa | طول کششی، درصد |
| 415 دقیقه | 205 دقیقه | 30دقيقه |
مواد معادل از فولاد آلیاژ P9
| ASTM | JIS G 3458 | UNS | BS | آی اس او |
|---|---|---|---|---|
| P9 | STPA 26 | S50400 | 3604 P1 629-470 | 2604 II TS38 |
کاربردها:
- نیروگاه های برق
-صنعت شیمیایی
-آبخانه های بازیافت گرما
- صنعت گرما
-دستور بخار
- پالایش نفت
