فولاد آلیاژ HFW با فرکانس بالا لوله فلک جامد جوش ASME SA213 T5 T9 T11 T12 برنامه گرمایشی دما

فولاد آلیاژ HFW با فرکانس بالا لوله فلک جامد جوش ASME SA213 T5 T9 T11 T12 برنامه گرمایشی دما

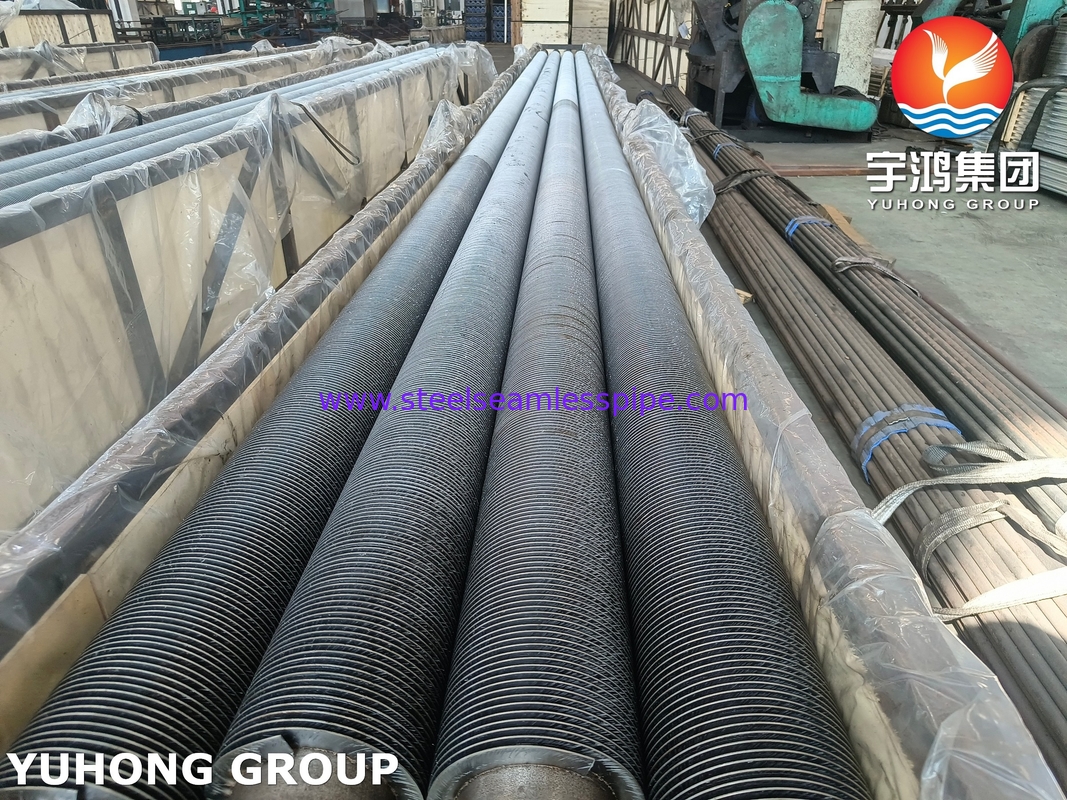

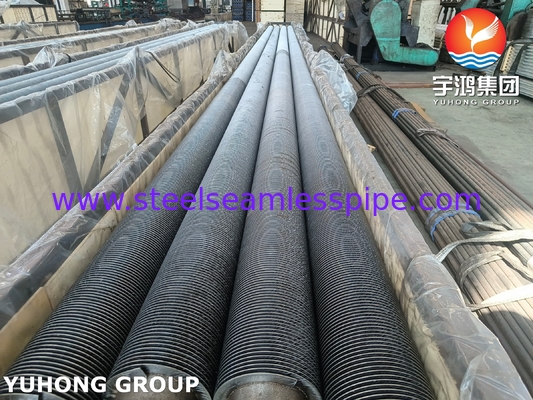

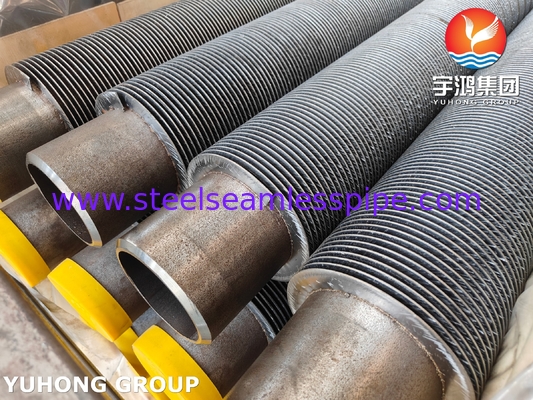

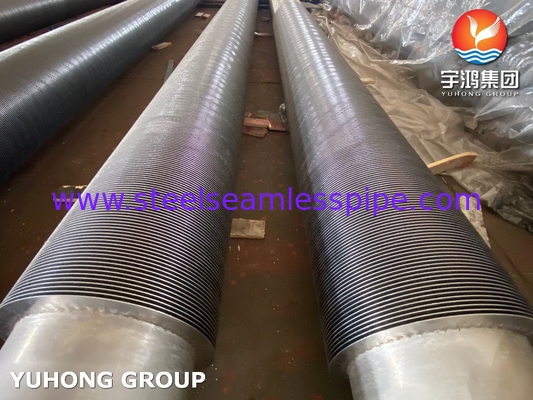

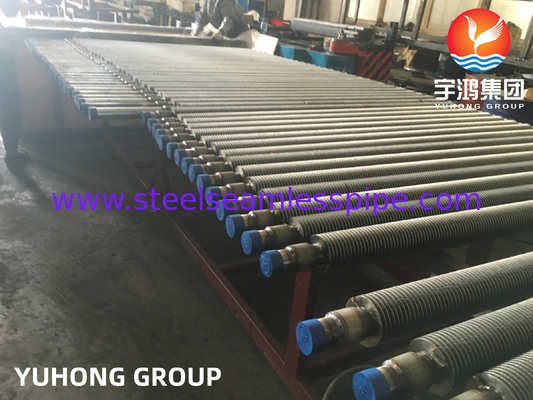

HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedلوله های بالدار مارپیچی در هر دو نوع جامد و Serrated تولید می شوند.

این پیکربندی از لوله های فلزی جوش شده می تواند برای هر گونه کاربردهای مبادله گرما استفاده شود و به ویژه برای کاربردهای دمای بالا و فشار بالا مناسب است.ویژگی های مهم این پیکربندی کارآمد است، اتصال موثر باله به لوله در تمام شرایط دمای و فشار، و توانایی مقاومت در برابر دمای بالای باله.

یک باله حلقه ای مستمر با جوش مقاومت الکتریکی با فرکانس بالا به لوله پایه متصل می شود تا یک پیوند کارآمد و گرمایی قابل اعتماد ایجاد شود.

مشخصات لوله بالدار:

1. اضافه کردن منطقه مبادله گرما و کاهش تعداد لوله ها، همچنین افزایش ناحیه بخش جریان دود برای کاهش سرعت دود و سایش.
2لوله های نوع H را می توان به دو لوله های نوع H دو برابر کرد، سفتی بالا برای متناسب شدن با ردیف لوله های طولانی.
3. اقتصاد بخش باله های نوع H که در یک خط قرار دارند تا فضای را به مناطق کوچک تقسیم کنند، جریان متوسط هوا را برای کاهش سایش کاهش می دهند.
4. با کانال راست برای به دست آوردن بهترین اثر دمیدن خاکستری
5ساختار جمع و جور برای کاهش وزن و کاهش هزینه تولید.

جزئیات فنی/ جزئیات لوله پایه

قطر لوله: 20mm OD Min تا 219mm OD Max.

ضخامت لوله: حداقل 2mm تا 16mm

مواد لوله: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه، فولاد سوپر دوگانه، انکونل، نیکل بالا و انکلوای کروم بالا، مواد CK 20 و برخی مواد دیگر.

جزئیات باله

ضخامت باله ها: حداقل 0.8 mm تا حداکثر 4 mm

ارتفاع باله ها: حداقل 0.25 (6.35 mm) تا حداکثر.1.5 ′′ (38 میلی متر)

تراکم باله: حداقل 43 باله در هر متر تا حداکثر 287 باله در هر متر

مواد: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه و انکلوای.

براي يه نقل قول سريع، لطفاً با اين شرط بفرستيد:

تعداد قطعات

لوله پایه: قطر، ضخامت، طول و مشخصات مواد.

باله ها: مشخصات ماده، نوع (سخت یا دنده دار) ، ارتفاع، ضخامت، فاصله، طول باله ها و بخش های بدون باله. جزئیات آماده سازی جوش در صورت لزوم.

زمان تحویل مورد نیاز

استفاده از لوله بال در صنایع

1صنعت نفت

2صنعت شیمی

3صنعت چوب

4صنعت مواد غذایی

5صنعت فولاد

6صنعت قالب بندی پلاستیک

7واحد های تخلیه آب از گلیکول

8. کویل برای برج های خنک کننده هیبریدی

9ماشین های چاپی

10تولید پوشش های سطحی

11. بازیافت حلال

12. خنک کردن ورودی هوا در توربین

13تولید نساجی

14گرمایش گلخانه ها و پرورش

15. کارگاه های پوست کاری

16. کویل های ضد یخ برای هوای فرآیند

17. کار کاغذی
