شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | لوله فولادی کربنی U Bend Fin |
| مقدار حداقل تعداد سفارش: | 500 کیلوگرم |
|---|---|
| جزئیات بسته بندی: | جعبه تخته سه لا، جعبه آهنی |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | L/C، T/T |
| نام محصول: | U Bend Finned Tube | مواد لوله:: | فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی |
|---|---|---|---|
| باله آلومینیومی: | Alu.1100,Alu.1060 | OD: | 20 تا 219 میلی متر |
| W.T.: | 2 تا 16 میلی متر | طول: | می تواند سفارشی شود |
| تایپ کنید: | مستقیم، U Bend | NDT: | HT، ET، UT، PT |
| کاربرد: | مبدل حرارتی، بویلر، تجهیزات انتقال حرارت و غیره | ||
| برجسته: | لوله پره دار فولادی کربنی، لوله HFW U شکل | ||

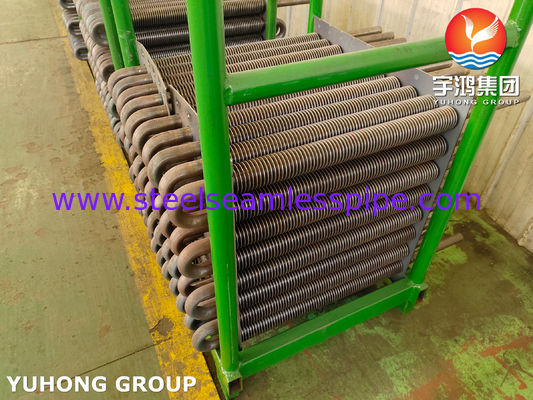

لوله پره دار HFW فولاد کربنی A106 Gr.B U شکل برای مبدل حرارتی
لوله پره ای U شکل دارای چندین مزیت است، از جمله:
افزایش راندمان انتقال حرارت: باله های روی لوله باعث افزایش سطح سطح می شوند که باعث بهبود راندمان انتقال حرارت می شود.
کاهش اندازه و وزن: افزایش راندمان انتقال حرارت اجازه می دهد تا از مبدل های حرارتی کوچکتر و سبک تر استفاده شود.
بهبود مقاومت در برابر خوردگی: لوله پره‌دار U شکل اغلب از موادی با مقاومت در برابر خوردگی خوب ساخته می‌شود که آن را برای استفاده در محیط‌های سخت مناسب می‌کند.
استحکام مکانیکی افزایش یافته: باله های روی لوله همچنین استحکام مکانیکی بیشتری را ارائه می دهند که می تواند در کاربردهای فشار بالا مفید باشد.
مشخصات لوله باله
| تولید - محصول | تایپ کنید | نام | مواد لوله برهنه | مواد باله |
|
مبدل حرارتی فین شده لوله |
تعبیه شده | G-TYPE FIN TUBE | فولاد کربنی، مس، فولاد ضد زنگ، آلیاژی | آلومینیوم |
| اکسترود شده | SINGLE METAL GOMBINED METAL | فولاد کربنی، مس، فولاد ضد زنگ، آلیاژی | مس، آلومینیوم | |
|
لوله باله پایین T-TYPE FIN TUBE |
فولاد کربنی، مس، فولاد ضد زنگ، آلیاژی | / | ||
|
لوله بامبو لوله راه راه |
فولاد کربنی، مس، فولاد ضد زنگ، آلیاژی | / | ||
| زخم | L/KL/LL TYPE FIN TUBE | فولاد کربنی، مس، فولاد ضد زنگ، آلیاژی | مس، آلومینیوم | |
| STRING | STRING FIN TUBE | آلومینیوم، مس، فولاد کربنی، فولاد ضد زنگ | آلومینیوم، مس، فولاد کربنی، فولاد ضد زنگ | |
| U-TYPE | لوله U-TYPE | فولاد کربنی، مس، فولاد ضد زنگ | / | |
| جوشکاری | HF WELDING FIN TUBE | فولاد کربنی، فولاد ضد زنگ، آلیاژی | فولاد کربنی، فولاد ضد زنگ، آلیاژی | |
| U-TYPE | H/HH TYPE FIN TUBE | فولاد کربنی، فولاد ضد زنگ، آلیاژی | فولاد کربنی، فولاد ضد زنگ، آلیاژی | |
| جوشکاری | FIN TUBE STUDDED | فولاد کربنی، فولاد ضد زنگ، آلیاژی | فولاد کربنی، فولاد ضد زنگ، آلیاژی |
جنس لوله پایه:
فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317،
ASME SA106/ASTM A106 Gr B Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
ترکیبات شیمیایی فولاد آلیاژی
| مقطع تحصیلی | تعیین UNS | ترکیب بندی، ٪ | ||||||
| کربن | منگنز | فسفر، حداکثر | گوگرد، حداکثر | سیلیکون | کروم | مولیبدن | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.50 MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0.025 | 0.025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 MAX | 2.65-3.35 | 0.80-1.06 |
درجه مواد
| استاندارد آمریکا | فولاد آستنیتی: TP304، TP304L، TP304H، TP304N، TP310S، TP316، TP316L، TP316Ti، TP316H، TP317، TP317L، TP321، TP321H، TP347، TP347H، 904L… فولاد دوبلکس: S32101,S32205,S31803,S32304,S32750, S32760 دیگران:TP405,TP409,TP410,TP430,TP439,... |
| استاندارد اروپا | 1.4301,1,4307,1,4948,1,4541,1,4878,1,4550,1,4401,1,4404,1,4571,1,4438, 1,4841,1,4845,1,4561,1,4845,1,4561,1,451,1,4,1,1,1,1,1,1,1. 0, 1.4501 |
| استاندارد GOST | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12B,10Х17Н13M2T,10H23N18,08H18H18N10,08T,10H23N18,08H18H18N10,008 5М3Т، 12Х18Н10Т، 12Х18Н12Т، 12Х18Н9، 17Х18Н9، 08Х22Н6Т، 06ХН28МДТ |
جزئیات فنی/جزئیات لوله پایه
قطر لوله: 20 میلی متر OD حداقل تا 219 میلی متر OD حداکثر.
ضخامت لوله: حداقل 2 میلی متر تا 16 میلی متر
جنس لوله: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس، فولاد سوپر دوبلکس، اینکونل، نیکل بالا و ناخالص کروم بالا، مواد CK 20 و برخی مواد دیگر.
جزئیات فین
ضخامت باله: حداقل0.8 میلی متر به حداکثر4 میلی متر
ارتفاع باله ها: حداقل 0.25 اینچ (6.35 میلی متر) تا حداکثر 1.5 اینچ (38 میلی متر)
تراکم باله: حداقل 43 باله در هر متر تا حداکثر.287 باله در هر متر
جنس: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس و ناخالص.
برنامه های کاربردی
لوله‌های پره‌ای U شکل معمولاً در مبدل‌های حرارتی، بویلرها و سایر کاربردهای انتقال حرارتی استفاده می‌شوند.آنها به ویژه در شرایطی که اختلاف دمای زیادی بین سیالات در حال مبادله وجود دارد مفید هستند، زیرا پره های روی لوله سطح انتقال حرارت را افزایش داده و کارایی را بهبود می بخشد.لوله های پره U شکل نیز در سیستم های تهویه مطبوع، سیستم های تبرید و سایر کاربردهای صنعتی که انتقال حرارت مورد نیاز است استفاده می شود.
