ASME SA213 لوله های بدون درز T12 HF برای رادیاتورها
گروه YUHONGمی تواند انواع پروژه های صنعتی را مدیریت کند وتمام محصولات ما در داخل کشور تهیه شده، توسعه یافته و تولید شده اند،به این معنی که مشتریان ما دسترسی فوری به دقیقا محصولات مورد نیاز خود را برای برنامه های کاربردی خاص خود راو علاوه بر این، ما می توانیم اطمینان حاصل کنیم که شما می توانید محصولات با بالاترین کیفیت و استانداردهای تولید و حضور محلی، توجه، خدمات مشتری را دریافت کنید.

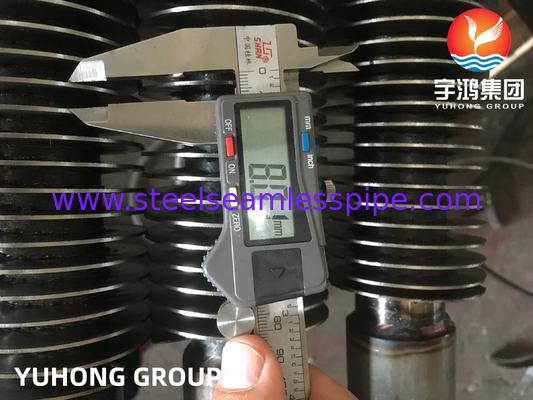

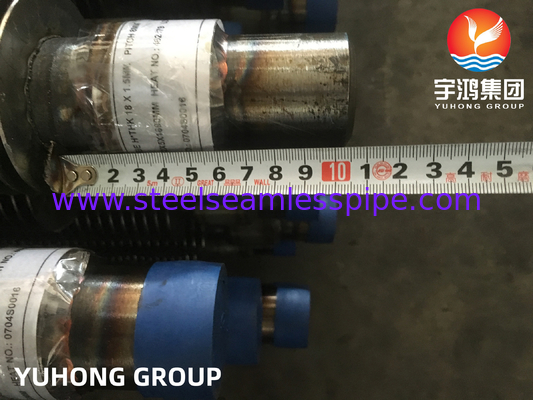

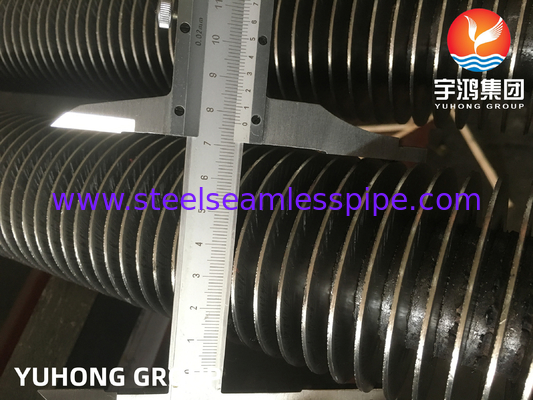

این صفحه در مورد ASME SA213 TP12 High Frequency Welded ((HFW Fin Tube) است ، همچنین به آن لوله فلک نوع جامد نیز گفته می شود ،استفاده از استیل یا استیل ضد زنگ یا استیل میله/سرب گرد به طور مستقیم بر روی سطح لوله / لوله جوش داده شده است. و HFW لوله فن می تواند بهبود بهره وری انتقال گرما بسیار بیشتر از لوله برهنه. به دلیل جوش محکم از باله به لوله پایه / لوله،این لوله های بالدار اغلب می توانند در شرایط ارتعاش استفاده شوند.
HFW Fin لوله انواع زیادی دارد: لوله Fin Serrated, لوله Fin Flat, لوله Fin Studded.و آنهادر بسیاری از صنایع مختلف استفاده می شوند. آنها می توانند در دمای بسیار بالا استفاده شوند زیرا tارتباط قوی بین بالاب و لوله پایه مانع از گشایش بالاب به دلیل استرس گرمایی، اکسیداسیون، خوردگی و غیره می شود..ما یوهونگ این لوله های بالدار را بیش از 33 سال فروخته ایم و در بیش از 70 کشور فروخته ایم.
مشخصات کلی لوله های بالاب
مقدار بیش از حد لوله پایه: 15.88-219.1mm
ارتفاع باله: ۶ تا ۵۰ میلی متر
ضخامت باله: 0.3-3.0mm
ارتفاع باله: طبق درخواست مشتری.
پایان: پایان صاف، پایان پیچیده
بدون منطقه باله در هر دو طرف: به عنوان درخواست مشتری و طراحی
مشخصات انواع مختلف لوله های بالدار
| نوع |
توضیحات |
لوله پایه |
مشخصات باله (ملی متر) |
| بیش از حد (ملم) |
ارتفاع باله |
ارتفاع باله |
ضخامت باله |
| جاسازی شده |
لوله باله نوع G |
16 تا 63 |
2.1 تا 5 |
<17 |
-0.4 |
| خارج شده |
فلز واحد فلز ترکیب |
8 تا 51 |
1.6 تا 10 |
<17 |
0.۲-۰4 |
| لوله بالدار پایین لوله بالدار T |
10 تا 38 |
0.6 ~ 2 |
<1.6 |
-0.3 |
| لوله بامبو لوله موج دار |
16 تا 51 |
8.0 تا 30 |
<2.5 |
/ |
| زخم |
لوله بالدار نوع l/kl/ll |
16 تا 63 |
2.1 تا 5 |
<17 |
-0.4 |
| رشته |
لوله باله رشته ای |
25 تا 38 |
2.1-3.5 |
<20 |
0.۲-۰5 |
| نوع U |
لوله نوع U |
16 تا 38 |
/ |
/ |
/ |
| جوشکاری |
لوله های فلک جوش HF |
16-219 |
۳ تا ۲۵ |
5 تا 30 |
0.8-3 |
| لوله بالدار نوع H/HH |
25 تا 63 |
8 تا 30 |
<200 |
1.۵-۳5 |
| لوله بالدار |
25-219 |
8 تا 30 |
۵ تا ۳۵ |
φ5-20 |
مواد لوله / لوله پایه:
1.از فولاد ضد زنگ:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321,TP321H, TP347, TP347H, TP904L)
2.فولاد دوگانه/سپر دوگانه:ASME SA789/A789 ، ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.فولاد کربن:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.فولاد آلیاژ:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92؛
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.فولاد آلیاژ نیکل:استیل هستال / اینکونل / نیکل خالص / NS استیل / فولاد آلیاژ مس
مواد باله:فولاد آلیاژ، فولاد ضد زنگ، فولاد کربن
ویژگی های لوله های بالدار
عملکرد بالا
نصب آسان
نصب آسان
فضای کمتری مورد نیاز است
سطح بهینه شده
بهترین تکنولوژی استفاده شده
مصرف انرژی کمتر
افزایش قابلیت اطمینان
نگهداری کم
مقاومت مکانیکی بالا
طراحی جمع و جور و غیره
جزئیات لوله ASME SA213
ASME SA213این مشخصات شامل لوله های فولادی فلرتیک و آستنیتک بدون درز، سوپر هیتر و مبادله گرما، که در درجه های T5، TP304 و غیره نامگذاری شده اند، استفاده می شود.یا لوله های تهویه و سایر کاربردهای دیگر.
ترکیب شیمیایی (٪) --MAX K11562
| درجه |
C |
م |
P |
سو |
آره |
Cr |
مو |
| T12 |
0.05-015 |
0.3-061 |
0.025 |
0.025 |
0.5 |
0.8-125 |
0.44-065 |
خواص مکانیکی K11562
| درجه |
قدرت کششی، دقیقه |
قدرت بازده (0.2٪ آفست، دقیقه) |
کشش |
برینل/ویکرز |
"راکول" |
| T12 |
ksi-60,MPa-415 |
ksi-32،MPa-220 |
30 درصد |
163 HBW/170 HV |
85 HRB |
بازرسی و آزمایش
| بازرسی ها و آزمایشات:G-fin؛ L-fin؛ LL-fin؛ KL-fin؛ لوله های بالدار بالدار استرود |
| 1ترکیب شیمیایی |
| 2خواص مکانیکی |
| 3آزمایش هیدروستاتیک |
| 4آزمون پنوماتیک |
| 5بازرسي بوروسکوپيک |
| 6. آزمايش جريان گردشي |
| 7آزمایش کشش (فقط برای لوله های دو فلزی) |
صنایع مرتبط
1صنعت نفت / نفت
2صنعت فلزات
3صنعت برق
4صنعت سبک
5صنعت داروسازی
6صنعت مواد غذایی
7صنایع شیمیایی
درخواست
1. کتل ها (کالدراس)
2.آزادان
3لوله های بالدار
4. بازیافت گرما
5خنک کننده های هوا / خنک کننده های روغن / خنک کننده های هیدروژن / خنک کننده های ژنراتور
6گرم کننده های هوا / مبادله گرما خنک کننده هوا / سوپر هایتر / گرم کننده های آتشHRSG
7تکنولوژی لوله های حرارتی
براي يه نقل قول سريع، لطفاً با اين شرط بفرستيد:
1تعداد قطعات
2لوله پایه: قطر، ضخامت، طول و مشخصات مواد.
3باله ها: مشخصات مواد، نوع (سخت یا نوک دار) ، ارتفاع، ضخامت، فاصله، طول باله ها و بخش های بدون باله. جزئیات آماده سازی جوش در صورت لزوم.
4زمان تحویل لازم است.
