ارتفاع باله: | سفارشی | پیچ باله: | سفارشی |
---|---|---|---|
درخواست: | مبدل های حرارتی، کندانسور، اواپراتور، بویلر | نوع اتصال: | جوش داده شده، رزوه ای، فلنج دار |
مواد: | آلومینیوم، مس، فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی | قطر لوله: | سفارشی |
طول لوله: | سفارشی | ضخامت دیواره لوله: | سفارشی |
برجسته: | لوله پره دار جوشکاری شده آلومینیوم صنعتی,لوله پره دار جوش داده شده مبدل حرارتی |

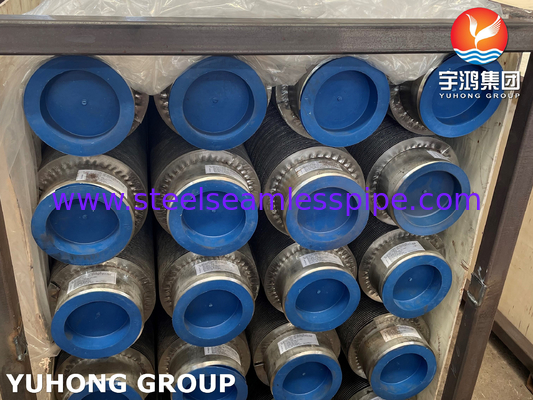

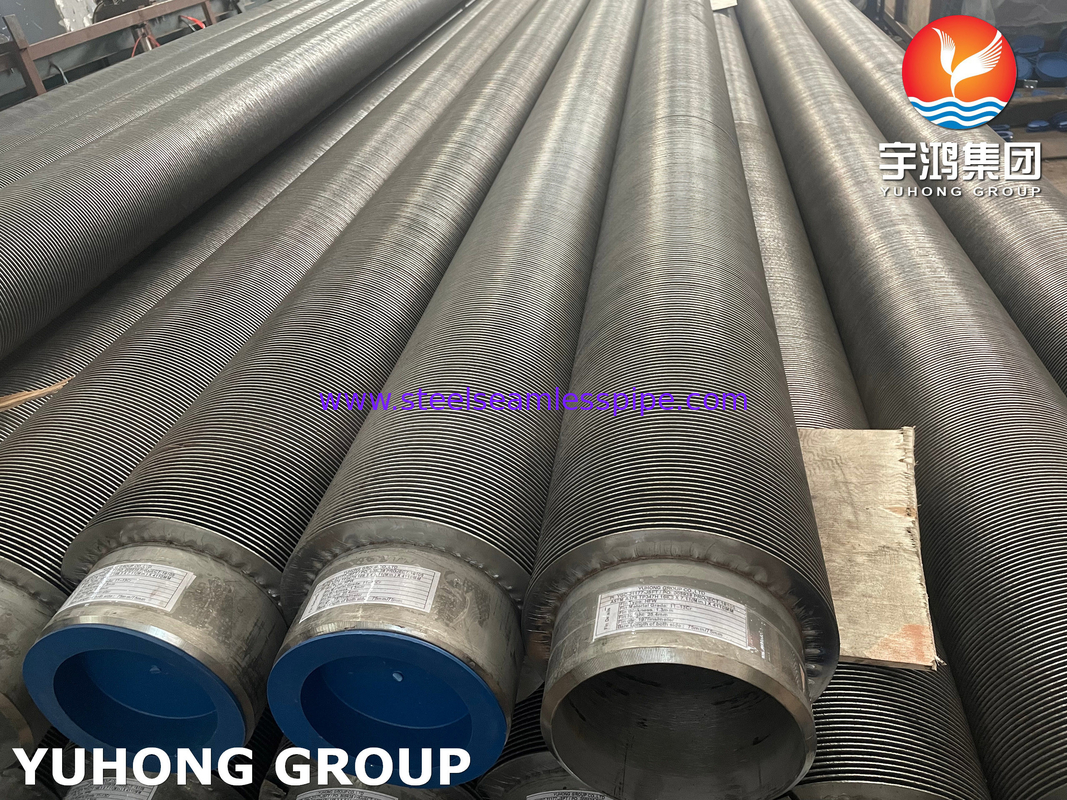

لوله بدون درز از فولاد ضد زنگ ASTM A312 TP304L با 11Cr ، 13Cr Solid Fin Tube.
HFW Solid Fined Tubes اختصار از لوله های فلز جامد اسپریال با فرکانس بالا
لوله های حلقه ای به طراح بهره وری حرارتی بالا و راه حل های طراحی فشرده برای طیف وسیعی از مبادلات گرما که از گاز های دود پاک استفاده می کنند، ارائه می دهند.لوله های بالدار مارپیچی در هر دو نوع جامد و Serrated تولید می شوند.
HFW لوله فلکدار جامد
این پیکربندی از لوله های فلزی جوش شده می تواند برای هر گونه کاربردهای مبادله گرما استفاده شود و به ویژه برای کاربردهای دمای بالا و فشار بالا مناسب است.ویژگی های مهم این پیکربندی کارآمد است، اتصال موثر باله به لوله در تمام شرایط دمای و فشار، و توانایی مقاومت در برابر دمای بالای باله.
لوله بال | |||||||||
قسمت لوله پایه | قسمت باله | ||||||||
مشخصات | درجه مواد | اندازه های اصلی | درجه مواد | نوع باله | ارتفاع باله | ضخامت باله | Fin Qty | "فین دیا". | طول برهنه |
ASTM A213 ؛ ASME SA213; ASTM A249; ASME SA249; ASTM A269; ASME SA269; ASTM A312; ASME SA312; ASTM A376; ASME SA376; ASTM A789; ASME SA789; ASTM A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | اندازه لوله: 15.875 x 1.6515،875 × 21115،875 × 277.19،05 × 165. ۱۹.۰۵ × ۲11. ۱۹.۰۵ × ۲7725،4 × 21125،4 × 27725،4 × 30525،4 × 34. ۳۱٫۷۵ × ۲11. ۳۱٫۷۵ × ۲77۳۱٫۷۵ × ۳05۳۱٫۷۵ × ۳4.38.1 × 211.38.1 × 27738،1 × 30538،1 × 34.44.45 × 211.44.45 × 277.44.45 × 305.44.45 × 34.44.45 × 38144،45 × 457.50.8 × 211.50.8 × 277.50.8 × 305.50.8 × 34.50.8 × 381.50.8 × 4575،7،15 × 2115،7،15 × 2775،7،15 × 3055،7،15 × 345،7،15 × 3815،7،15 × 45763.5 × 2.1163.5 × 2.7763.5 × 3.0563.5 × 3.463.5 × 3.8163.5 × 457; اندازه لوله: 2 1/2 "SCH40 (73.03 X 5.16) ؛ 2 1/2 "SCH80 (73.03 X 7.01) ؛ 3" SCH40 (88.9 X 5.49) ؛ 3" SCH40 (88.9 X 7.62) ؛ 3 1/2 "SCH40 (101.6 X 5.74) ؛ 3 1/2 "SCH80 (101.6 X 8.18) ؛ 4 "SCH40 (114.3 X 6.02); 4" SCH80 (114.3 X 8.56) ؛ 5" SCH40 (141.3 X 6.55) ؛ 5" SCH80 (141.3 X 9.27) ؛ 6" SCH40 (168.3 X 7.11) ؛ 6" SCH80 (168.3 X 10.97) ؛ 8" SCH40 (219.1 X 8.18) ؛ 8" SCH80 (219.1 X 12.7) ؛ طول حداکثر: 25M / PCسايز هاي ديگر به درخواست مشتري بستگی دارد | فولاد ضد زنگ: SS304, SS304L, SS316L, SS317L, SS347, SS310; SS409 (1CR12), SS410(1Cr13); فولاد کربن(CS), فولاد آلیاژ: ASTM A387 Gr.A, Gr.B, Gr.C; آلومینیوم ASTM A209 / ASME SA209 AL1060, Gr.6061؛ ASME SA210/ ASTM A210 AL1060 ، AL1100 ، Gr.6061، گر.6063، ASTM A221/ ASME SA221 AL 1060 ، Gr.6061، Gr.6063 فولاد آلیاژ: P11, P22, P5, P9 | فلز جامد: جوش فرکانس بالا ((HFW) ، لوله فلز دنده دار، لوله پرتاب شده / لوله فلز، لوله فلز مربع، لوله فلز نوع H، لوله فلز نوع HH؛ جاسازی شده: لوله فلز نوع G؛ زخم: L، LL، KL ؛ Extrudedلوله ی فیلد فین؛ لوله کم بالدار؛ لوله بالدار موج دار؛ لوله بامبو؛ لوله بالدار U | 1.6mm ~ 60mm | 0.2mm~3.0mm | بستگی به درخواست مشتری داره | 12.7mm ~ 25.4mm | 40mm~ درخواست مشتری |
EN10216-5؛ EN10217-7؛ DIN 17456؛ DIN 17457؛ DIN 17458 | 1.4301,1.4305، 1.4306، 1.4307، 1.4571,1.4401، 1.4404، 1.4541، 1.4948، 1.4550، 1.4912، 1.4845، 1.4462، 1.4539، 1.4438، 1.4501 | ||||||||
ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
ASTM A53؛ ASTM A106، ASME SA106 | GR.A، GR.B، GR.C | ||||||||
ASTM A178؛ ASME SA178؛ ASTM A179، ASME SA179؛ ASTM A192؛ ASME SA192؛ ASTM A209؛ ASME SA209؛ ASTM A210؛ ASME SA210؛ ASTM A214؛ ASME SA214؛ ASTM A333؛ ASME SA333 | Gr.A، Gr.B، Gr.C، A179, A192, T1a، T1b Gr.A1, Gr.1، گر.3، گر.6 | ||||||||
ASTM B161; ASME SB161; ASTM B163; ASME SB163; ASTM B164; ASME SB164; ASTM B165; ASME SB165; ASTM B167; ASME SB167; ASTM B407; ASME SB407; ASTM B444; ASME SB444; ASTM B622; ASME SB622; ASTM B388;ASME SB388 | درجه:آلیاژ:C-276، C-4، C-22، C-2000، X، B-2، B-3، G-30، G-35400,401،404، R-405، K500600، 601، 617, 625, 690, 718, 740, X-750.800، 800H، 800HT، 825, 840. نیکل خالص: Ni-200، Ni-201، Ni-270.5، گر.7، Gr.9 ؛ |
مزیت رقابتی:
