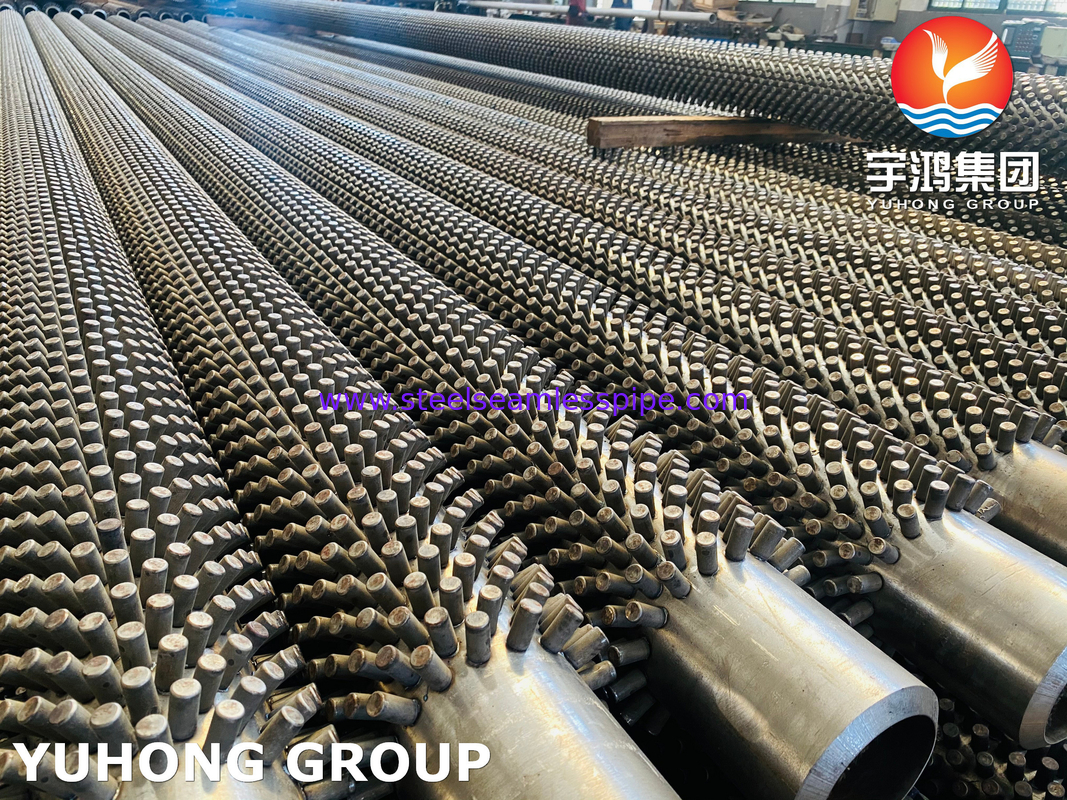

استفاده از کوره لوله های HFW Fin Fin

استفاده از کوره لوله های HFW Fin Fin

HFW Solid Fined Tubes اختصار از لوله های فلز جامد اسپریال با فرکانس بالا

لوله های حلقه ای به طراح بهره وری حرارتی بالا و راه حل های طراحی جمع و جور برای طیف وسیعی از مبادلات گرما که از گاز های دود پاک استفاده می کنند، ارائه می دهند.لوله های بالدار مارپیچی در هر دو نوع جامد و Serrated تولید می شوند.

لوله های حلقه ای با باله های جامد با باله های جامد به صورت حلقه ای با نوار باله های پیوسته بر روی لوله ساخته می شوند.باله دور لوله و جوش مستمرنوار باله به صورت مارپیچی روی لوله پیچیده می شود و به طور مداوم با یک فرآیند الکتریکی با فرکانس بالا به لوله پایه در امتداد ریشه مارپیچی جوش داده می شود.نوار بالدار تحت تنش نگه داشته شده و به صورت جانبی محدود شده است زیرا در اطراف لوله شکل گرفته است، به این ترتیب اطمینان حاصل شود که نوار در تماس قوی با سطح لوله پایه است. یک جوش مداوم در نقطه ای که نوار پرنده برای اولین بار شروع به خم شدن در اطراف قطر لوله می کند، اعمال می شود.با استفاده از فرآیند جوش قوس فلز گازی.

برای یک لوله یا اندازه لوله داده شده، سطح مطلوب انتقال گرما در هر واحد طول لوله را می توان با مشخص کردن ارتفاع بالاب مناسب به دست آورد.ضخامت باله و/یا تعداد باله ها در هر متر طول.

HFW لوله فلکدار جامد

این پیکربندی از لوله های فلزی جوش شده می تواند برای هر گونه کاربردهای مبادله گرما استفاده شود و به ویژه برای کاربردهای دمای بالا و فشار بالا مناسب است.ویژگی های مهم این پیکربندی کارآمد است، اتصال موثر باله به لوله در تمام شرایط دمای و فشار، و توانایی مقاومت در برابر دمای بالای باله.

یک باله حلقه ای مستمر با جوش مقاومت الکتریکی با فرکانس بالا به لوله پایه متصل می شود تا یک پیوند کارآمد و گرمایی قابل اعتماد ایجاد شود.

جزئیات فنی/ جزئیات لوله پایه

قطر لوله: 20mm OD Min تا 219mm OD Max.

ضخامت لوله: حداقل 2mm تا 16mm

مواد لوله: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه، فولاد سوپر دوگانه، انکونل، نیکل بالا و انکلوای کروم بالا، مواد CK 20 و برخی مواد دیگر.

جزئیات باله

ضخامت باله ها: حداقل 0.8 mm تا حداکثر 4 mm

ارتفاع باله ها: حداقل 0.25 (6.35 mm) تا حداکثر.1.5 ′′ (38 میلی متر)

تراکم باله: حداقل 43 باله در هر متر تا حداکثر 287 باله در هر متر

مواد: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه و انکلوای.

براي يه نقل قول سريع، لطفاً با اين شرط بفرستيد:

تعداد قطعات

لوله پایه: قطر، ضخامت، طول و مشخصات مواد.

باله ها: مشخصات ماده، نوع (سخت یا دنده دار) ، ارتفاع، ضخامت، فاصله، طول باله ها و بخش های بدون باله. جزئیات آماده سازی جوش در صورت لزوم.

زمان تحویل مورد نیاز
