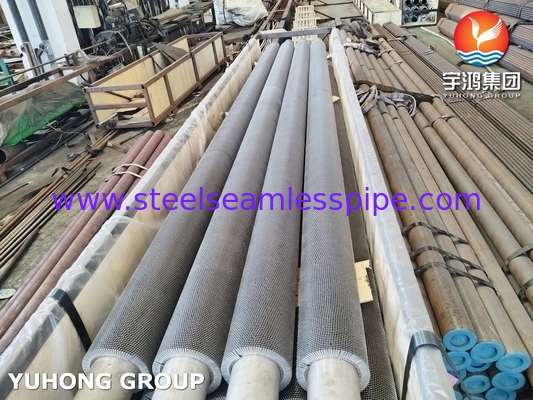

TP304H لوله های فلز ضد زنگ HFW (سوئیچ فرکانس بالا)

مرور کلی

TP304H لوله ی دوپوش دار از فولاد ضد زنگیک نوع لوله مبادله گرما است که ویژگی هایTP304H فولاد ضد زنگباباله های نوک داربرای عملکرد برتر انتقال گرما، به خصوص در محیط های با دمای بالا. بیایید به جزئیات مواد، طراحی و کاربردهای معمول عمیق تر بپردازیم.

باله های دنده دار:

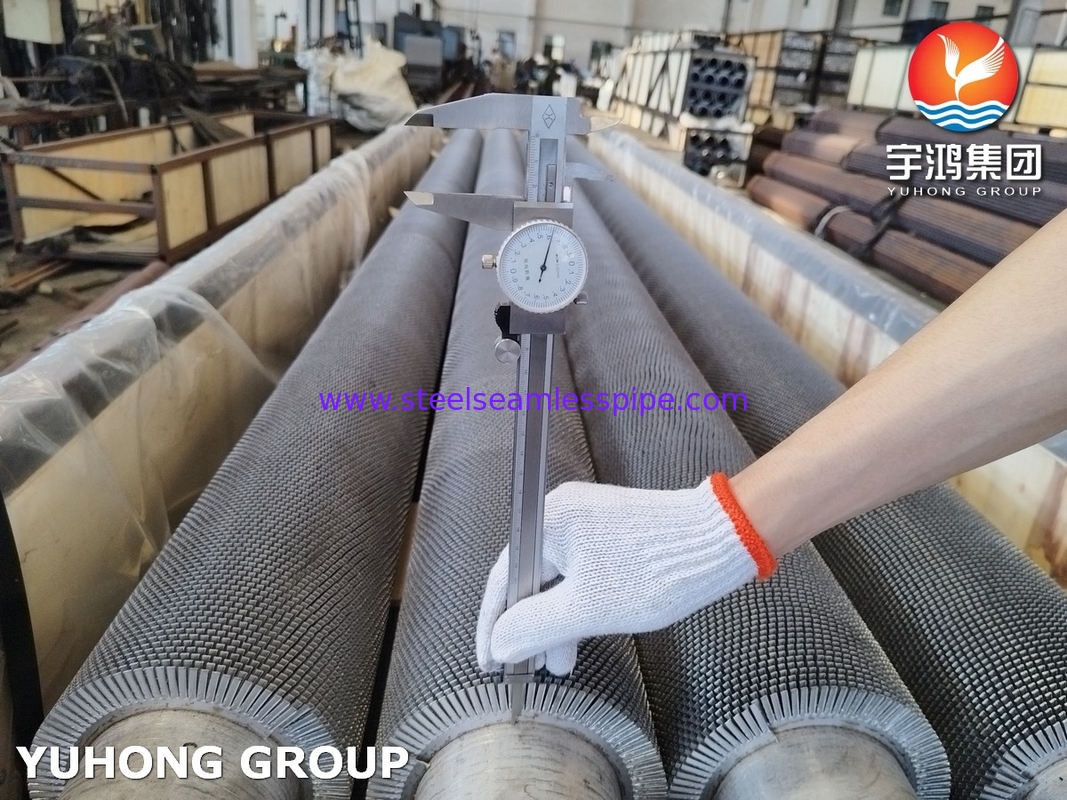

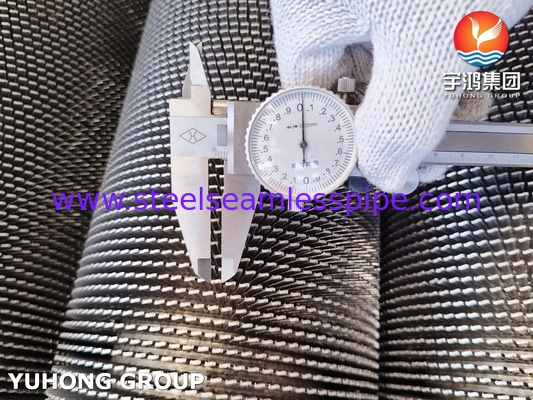

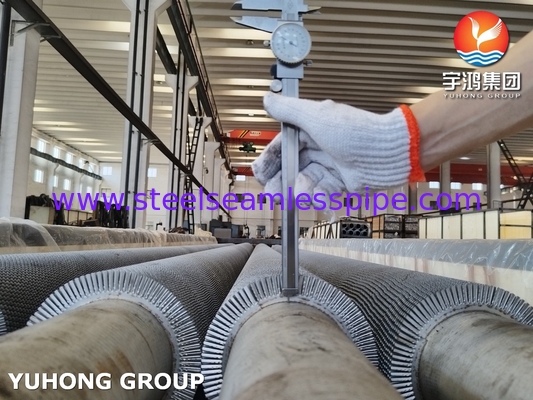

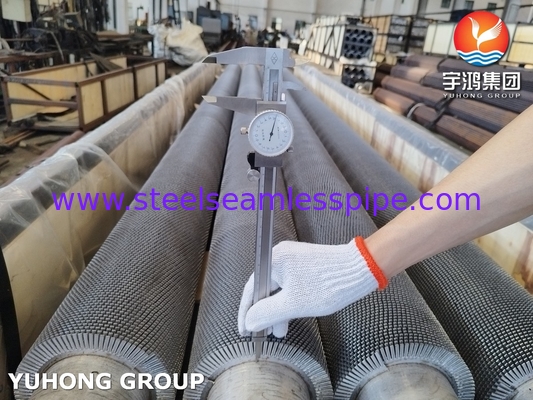

• باله های دنده دار بر روی یک لوله فلز ضد زنگ TP304H طراحی شده اند تا سطح موجود برای انتقال گرما را افزایش دهند.طراحی میخکوب (یا دندان میخکوب) با ایجاد آشفتگی در مایع جاری در اطراف لوله، کارایی تبادل گرما را افزایش می دهد، شکستن لایه مرزی حرارتی و افزایش تماس بین مایع و سطح لوله.
• این طراحی سرعت انتقال گرما را بهبود می بخشد، به ویژه در سیستم هایی که مایع اطراف در دمای بسیار پایین تر از مایع داخل لوله است.
• تولید آشفتگی: سیم کشی ها (نمونه زیگ زگ) باعث می شود مایع در اطراف باله ها چرخش کند ، که جریان لامینری را مختل می کند و جریان آشفتگی را ترویج می دهد ، انتقال گرما را بهبود می بخشد.

لوله پایه:

• لوله پایه از فولاد ضد زنگ TP304H ساخته شده است، که اطمینان حاصل می کند که لوله خود می تواند بدون تخریب شرایط فشار بالا و دمای بالا را تحمل کند. لوله می تواند صاف یا داخلی باشد,بسته به کاربرد خاص، مایع مورد نیاز برای انتقال گرما را حمل می کند، به طور معمول در یک مبادله گرما یا سیستم دیگ.

مزایا لوله های بالدار دنده دار HFW:

• انتقال گرما کارآمد:

طراحی باله های نوک دار باعث ایجاد آشفتگی می شود که فرآیند انتقال گرما را با افزایش مخلوط شدن مایع و اختلال در لایه مرزی حرارتی افزایش می دهد.

• تولید مقرون به صرفه

جوش فرکانس بالا یک روش سریع و کارآمد برای اتصال باله ها به لوله پایه است که هزینه های تولید را در مقایسه با روش های دیگر مانند جوش یا اتصال مکانیکی کاهش می دهد.

• دوام:

این لوله ها، به ویژه هنگامی که از فولاد ضد زنگ ساخته شده اند، مقاومت عالی در برابر خوردگی را ارائه می دهند، که آنها را برای محیط های خشن مانند کارخانه های شیمیایی یا کاربردهای دریایی مناسب می کند.

• طراحی کامپکت:

لوله های بالدار با باله های نوک دار در یک طراحی جمع و جور سرعت انتقال گرما بالا را فراهم می کنند، که به ویژه در سیستم هایی با فضای محدود ارزشمند است.

• سفارشی سازی:

لوله های بالدار دنده دار HFW را می توان متناسب با نیازهای خاص حرارتی و مکانیکی از جمله قطر لوله، ارتفاع بالدار، ارتفاع بالدار و انتخاب مواد سفارشی کرد.

تفاوت بین لوله ی بالد سیری و لوله ی بالد HFW

لوله دارای باله های مارپیچی یک نوع سطح طولانی نامنظم است که بر اساس لوله دارای باله های مارپیچی توسعه یافته است.فرآیند تولید آن شبیه به لوله های اسپیرال بالدار با فرکانس بالا است، اما تفاوت در این است که قبل از پیچیدن لوله بالدار، نوار باید به صورت محلی با شکاف ها برش داده شود. بخش برش در طول پیچیدن به طور طبیعی جدا می شود و شکل دنده ای را تشکیل می دهد.باز کردن دندان بر روی باله های مارپیچی جوش با فرکانس بالا نه تنها روند پیچ و تاب را ساده می کند (به شدت تغییر شکل را کاهش می دهد)، اما همچنین مزایایی مانند اتصال محکم، قدرت بالا، مقاومت گرما در برابر ضربه و لرزش مکانیکی، عملکرد گسترش حرارتی خوب، از دست دادن جریان کوچک، مقاومت قوی در برابر خوردگی،و سطح پخش قابل توجهی. آن را آسان نیست به تغییر شکل در شرایط طولانی مدت سرد و گرم کار، و دارای یک زندگی کار طولانی است. آن را نیز تقویت انتقال گرما به دلیل آسیب به لایه مرز جریان است.

ترکیب شیمیایی SS304H

خواص مکانیکیاز SS304H

کاربردهای لوله های بالدار دنده دار HFW:

• مبادلات گرما

• خنک کننده های هوا

• بخاری ها

• کاربردهای خودرو

• نیروگاه های برق

• کاربردهای دریایی

• پردازش شیمیایی
