لوله های فلزی جامد HFW (High-Frequency Welded) قطعات تخصصی مبادله گرما هستند که در کاربردهای مختلف صنعتی استفاده می شوند.آنها برای افزایش بهره وری انتقال گرما با افزایش سطح موجود برای تبادل گرما طراحی شده انددر اینجا خلاصه ای از ویژگی های اصلی و کاربردهای آنها وجود دارد:

ویژگی های اصلی
1ساخت و ساز:
- لوله پایه: معمولا از فولاد کربن، فولاد ضد زنگ یا سایر آلیاژ ها ساخته شده است.
- باله ها: باله های جامد با استفاده از تکنولوژی جوش فرکانس بالا بر روی سطح بیرونی لوله پایه جوش داده می شوند. باله ها معمولا از همان مواد یا سازگار با لوله پایه ساخته می شوند.

2. جوشکاری فرکانس بالا (HFW):
- این فرآیند یک پیوند فلزی قوی بین باله ها و لوله پایه را تضمین می کند که باعث هدایت حرارتی عالی و قدرت مکانیکی می شود.

3نوع باله ها:
- باله های جامد پیوسته هستند و سطح یکنواخت برای انتقال گرما را فراهم می کنند.
- باله ها می توانند به صورت مارپیچی (جرم) یا طولی باشند، بسته به نیازهای کاربرد.

4مزیت ها:
- انتقال گرما بهبود یافته: افزایش سطح باعث بهبود بهره وری تبادل گرما می شود.
- دوام: باله های جوشیده شده قوی و مقاوم در برابر آسیب مکانیکی هستند.
- انعطاف پذیری: مناسب برای طیف گسترده ای از دما و فشار.
- طراحی فشرده: امکان استفاده موثرتر از فضای مبادلات گرما را فراهم می کند.

کاربردها:
1مبادله گرما:
-در مبادلات گرما با خنک کننده هوا استفاده می شود، اقتصاد و بازیابی.
- در صنایع مانند پتروشیمی، تولید برق و HVAC رایج است.

2. کتل ها و سیستم های بازیافت گرما:
- افزایش بهره وری دیگ ها و واحدهای بازیابی گرما با بهبود انتقال گرما

3صنایع فرآوری:
- در فرایندهایی که نیاز به کنترل دقیق دمای دارند، مانند صنایع شیمیایی و مواد غذایی استفاده می شود.

4یخچال و تهویه مطبوع:
- استفاده می شود در تهویه کننده ها و تبخیر کننده ها برای بهبود بهره وری خنک کننده.

ملاحظات انتخاب:
- سازگاری مواد: اطمینان حاصل کنید که مواد مورد استفاده برای لوله پایه و باله ها با محیط کار سازگار هستند (به عنوان مثال مقاومت در برابر خوردگی).
- تراکم و ارتفاع باله: تراکم و ارتفاع باله را بر اساس الزامات انتقال گرما و محدودیت های فضایی بهینه کنید.
- شرایط عملیاتی: هنگام انتخاب لوله های بالدار، عوامل مانند دمای هوا، فشار و خواص مایع را در نظر بگیرید.

نگهداری:
- بازرسی و تمیز کردن منظم برای حفظ عملکرد بهینه ضروری است، به ویژه در محیط های مستعد آلودگی یا خوردگی.

لوله های فلکدار جامد HFW یک راه حل قابل اعتماد و کارآمد برای افزایش انتقال گرما در کاربردهای مختلف صنعتی هستند که دوام و عملکرد در شرایط سخت را ارائه می دهند.

جزئیات فنی/ جزئیات لوله پایه

قطر لوله: 20mm OD Min تا 219mm OD Max.

ضخامت لوله: حداقل 2mm تا 16mm

مواد لوله: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه، فولاد سوپر دوگانه، انکونل، نیکل و انکلوای کروم بالا و برخی مواد دیگر.

جزئیات باله

ضخامت باله ها: حداقل 0.8 mm تا حداکثر 4 mm

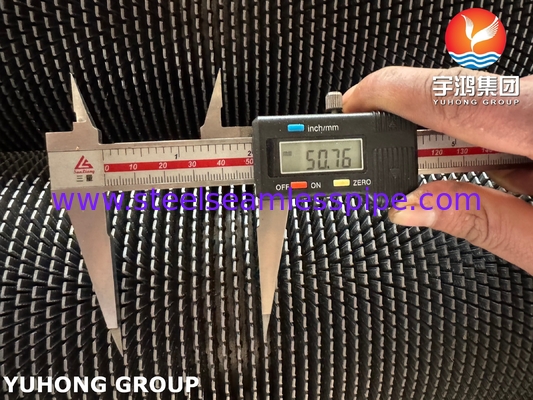

ارتفاع باله ها: حداقل 0.25 (6.35 mm) تا حداکثر.1.5 ′′ (38 میلی متر)

تراکم باله: حداقل 43 باله در هر متر تا حداکثر 287 باله در هر متر

مواد: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه و انکلوای.

تعداد قطعات

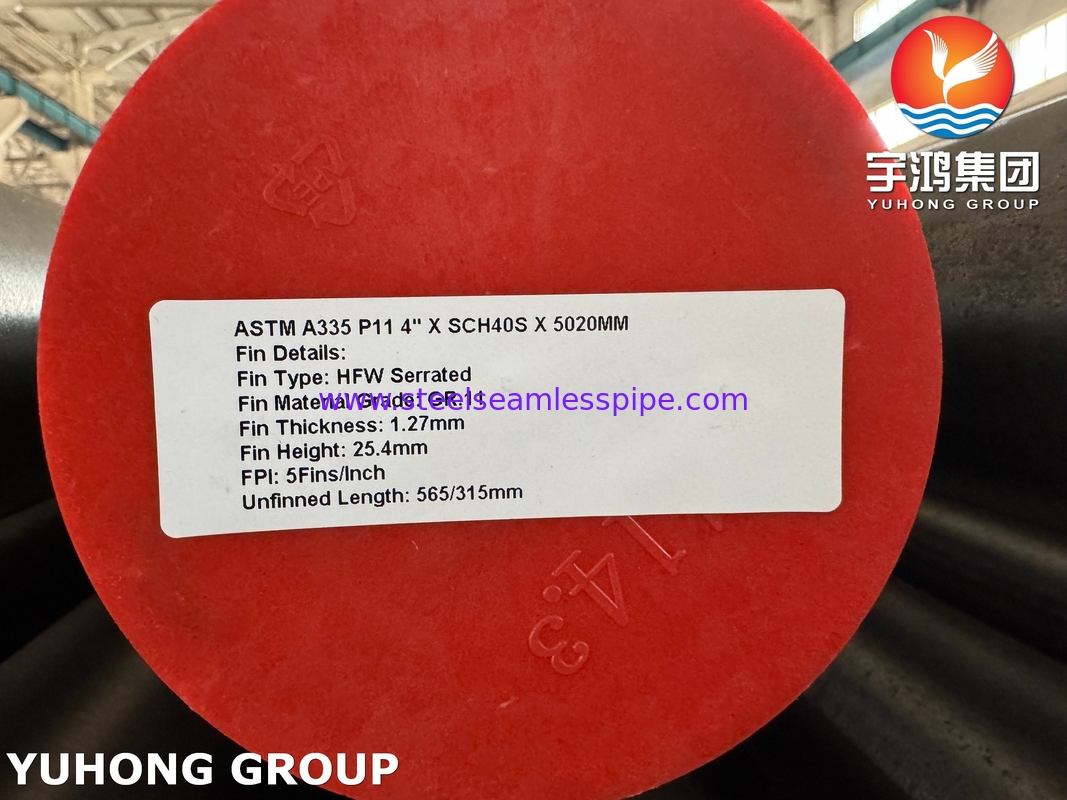

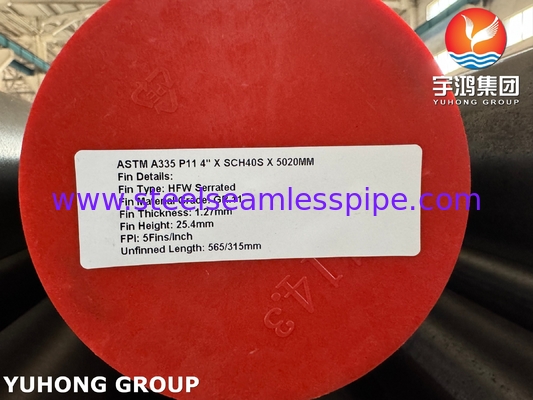

لوله پایه: قطر، ضخامت، طول و مشخصات مواد.

باله ها: مشخصات ماده، نوع (سخت یا دنده دار) ، ارتفاع، ضخامت، فاصله، طول باله ها و بخش های بدون باله. جزئیات آماده سازی جوش در صورت لزوم.

زمان تحویل مورد نیاز
