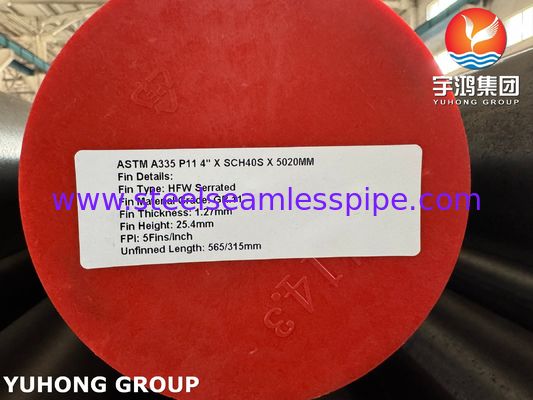

ASTM A335 P11 فریکونسی بالا جوشکاری لوله بالدار مارپیچی لوله بالدار

لوله حلقه ای جوشیده شده، لوله HFW برای مبادله گرما

مرور کلی

لوله های فلک دار HFW (برآمد با فرکانس بالا)اجزای مبادله گرما هستند که شامل یک لوله پایه با باله های جوش داده شده خارجی هستند. باله ها با استفاده از یک جریان الکتریکی با فرکانس بالا به لوله متصل می شوند و یک پیوند متالورژیکی قوی ایجاد می کنند.این طراحی حداکثر سطح را برای انتقال گرمای کارآمد در برنامه های کاربردی مانند دیگ ها افزایش می دهد، خنک کننده هوا، و اقتصادی.

•

  • مواد لوله:

    لوله اصلی به طور معمول از مواد مانند فولاد کربن، فولاد ضد زنگ یا آلیاژ های دیگر ساخته شده است، بسته به الزامات خاص کاربرد.


    باله ها:

    باله ها مارپیچ و نوک دار هستند، به این معنی که آنها به صورت حلقه ای در اطراف سطح بیرونی لوله اصلی پیچیده شده اند و یک الگوی مارپیچ مداوم را تشکیل می دهند.این تکه ها باعث آشفتگی در جریان هوا یا گاز می شوند، بهبود انتقال گرما.


    فرآیند جوش:

    باله ها به سطح بیرونی لوله اصلی جوش داده می شوند. جوش دادن یک پیوند قوی و ماندگار بین لوله و باله ها را تضمین می کند و امکان انتقال گرما را فراهم می کند.


    پیکربندی مارپیچی:

    پیکربندی مارپیچی باله ها در مقایسه با باله های مستقیم، سطح بیشتری برای تبادل گرما فراهم می کند. این سطح افزایش یافته باعث افزایش کارایی انتقال گرما می شود.


    طرح دنده دار:

    لبه های دنده دار باله ها باعث آشفتگی در مایع یا گاز می شود که از بالای آنها جریان می یابد.این آشفتگی لایه مرزی را مختل می کند و باعث انتقال بهتر گرما بین سطح لوله و مایع یا گاز می شود.


    بهره وری انتقال گرما:

    ترکیب باله های مارپیچی و لبه های میله دار باعث بهبود بهره وری انتقال گرما می شود و از تشکیل یک لایه مرزی در سطح باله جلوگیری می کند.این طراحی به ویژه در کاربردهایی که نیاز به تبادل گرما با کارایی بالا دارند موثر است.



• موارد استفاده:

  • مبادلات گرما خنک کننده هوا (ACHEs)

  • بخاری ها، دیگها و تهویه کننده ها

  • محیط های خوردنی (به عنوان مثال، پلتفرم های دریایی، کارخانه های شیمیایی) هنگامی که با فولاد ضد زنگ یا مواد دوگانه ترکیب می شوند.

  •

مزایا

• کارایی:انتقال گرمای بهبود یافته به دلیل سطح بزرگ.

• دوام:مفاصل جوش قوی در برابر چرخه حرارتی و استرس مکانیکی مقاومت می کنند.

• مقاومت در برابر خوردگی:مواد اختیاری (به عنوان مثال SS 316L، super duplex) برای شرایط سخت.

• سفارشی سازی:هندسه باله های سفارشی شده (نقطه، شکل) برای عملکرد حرارتی خاص.

جزئیات لوله های پایه محدوده قطر لوله ها

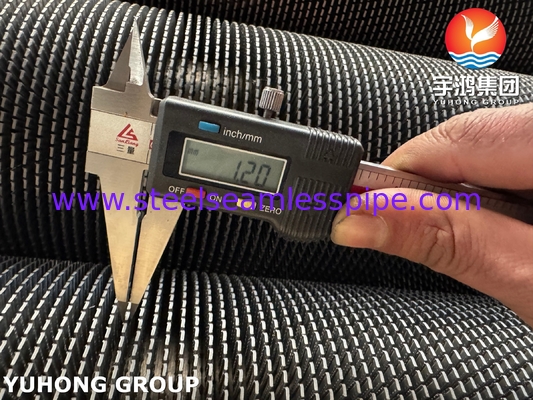

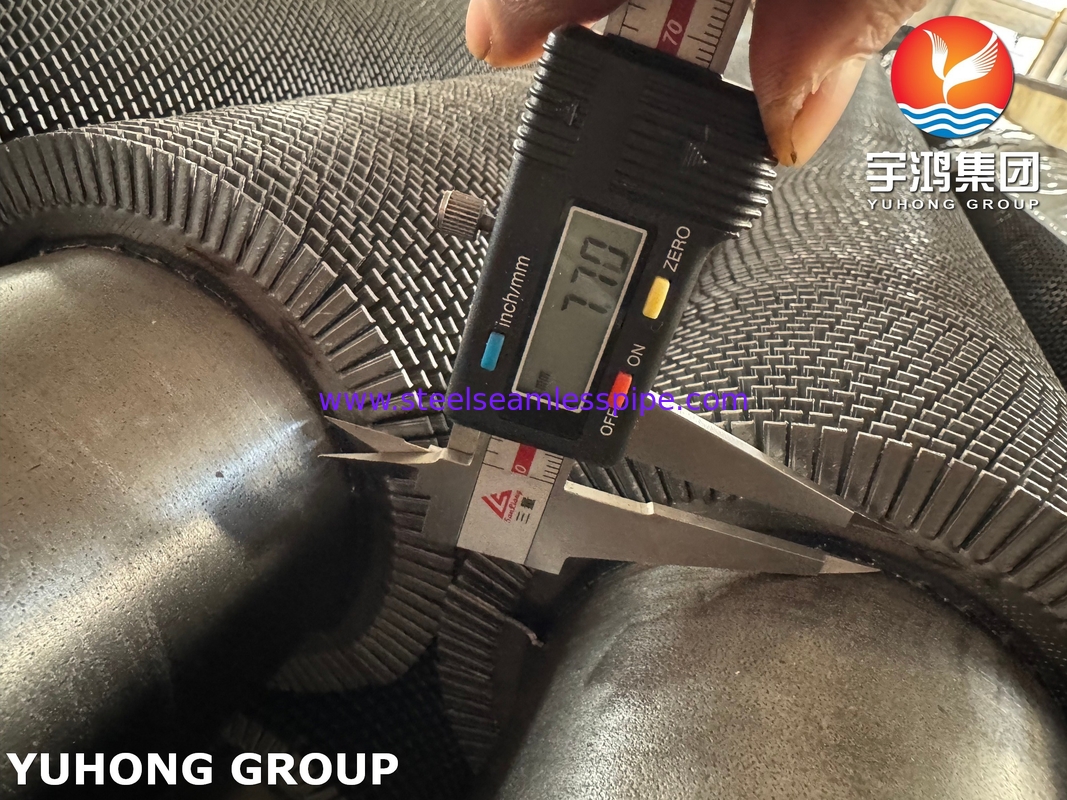

15.88mm تا 219mm ضخامت لوله ها محدوده: 1.651mm تا 16mm مواد لوله: لوله های بدون درز فولاد کربن ، فولاد ضد زنگ ، فولاد آلیاژ کربن ، فولاد کورتن ، فولاد ضد زنگ دوگانه ،فولاد ضد زنگ Super Duplex S32750، آلیاژ Inconel، آلیاژ High Chrome High Nickle Incoloy، مواد CK 20 و برخی از مواد دیگر. جزئیات Fin ضخامت fin: Min. 0.8 mm تا حداکثر 4 mm ارتفاع fin: Min 0.25 ′′ (6.35 mm) تا حداکثر.1.5 ′′ (38 میلی متر) تراکم باله: حداقل 43 باله در هر متر تا حداکثر 287 باله در هر متر مواد: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه و آلیاژ غیر آلیاژ.

این تکنولوژی حلقه جوش با فرکانس بالا، تکنولوژی ثبت اختراع ملی را با منابع برق با فرکانس بالا به عنوان منبع گرما برای گرم کردن نوار فولادی، لوله فولادی در همان زمان،تو ميخواي جلوش رو به هم وصل کنياین فناوری دارای ویژگی های بالا در بهره وری حرارتی، منطقه انتشار گرما بزرگ، عمر طولانی، دمای سازگار با محدوده، فشار بالا و غیره است.

مزایای لوله های فلک مارپیچی جوش با فرکانس بالا

1. نصب ساده و اقتصادی حداکثر طول لوله های حلقه ای با باله های جوش با فرکانس بالا می تواند به 6 متر برسد، که نقاط اتصال را کاهش می دهد و نصب را اقتصادی تر می کند.کارآمد، و همچنین احتمال نشت مفاصل را کاهش می دهد.

2. نگهداری آسان پس از نصب، لوله حلقه فلک جوش با فرکانس بالا دیگر نیازی به نگهداری ندارد.

3. کارایی بالا ناحیه تبعید گرما لوله فلک مارپیچی جوش فرکانس بالا بیش از 8 برابر لوله نور است. داخلی صاف است، بنابراین مقاومت جریان داخلی کوچک است.

4زندگی طولانی لوله ها با قدرت مکانیکی بالا، بنابراین قدرت کششی بیش از 200 mpa است.مواد شناور قابل جوشفولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد مقاوم به خوردگی

درخواست ها

• هوا و هوای هوا
• نیروگاه های برق
• ژنراتورهای بخار بازیافت گرما
• صنایع پتروشیمی
• کاربردهای دریایی
• کاربردهای یخچال
• دستگاه های اقتصادی
• خنک کننده های نفت و گاز
• لوله کشی و تهویه مطبوع
• دستگاه های تهویه کننده و تبخیر دهنده
• تبادل گرما شیل و لوله
