ASTM A213 T9 لوله بدون درز آلیاژ فولادی برای گرم کننده های هوا و دستگاه های اقتصادی

ویژگی های اصلی لوله ای ASTM A213 T9

1. ترکیب مواد

• درجه T9 یک فولاد آلاینده کم است که حاوی ~ 9% کروم و ~ 1% مولیبدن است و در مقایسه با فولاد کربن در دمای بالا مقاومت بهتر در برابر اکسیداسیون و خوردگی را فراهم می کند.
• مطابق با ASTM A213 است که شامل لوله های فولادی فریت و آستنیتیک بدون درز، سوپر هیتر و مبادله گرما می شود.

2. طرحی که از آن استفاده می شود

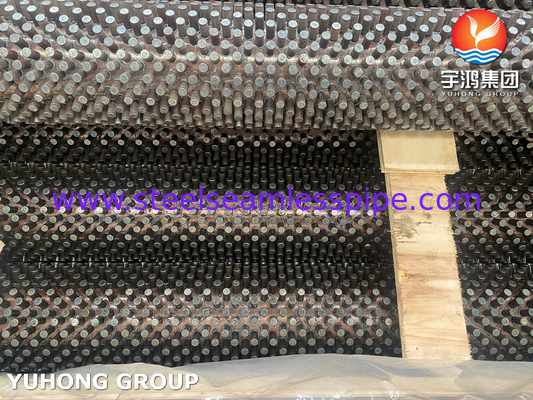

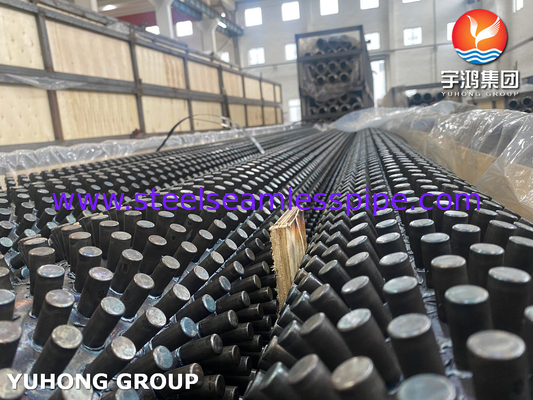

• تکه ها (پین ها یا پروژکتورها) با مقاومت به سطح بیرونی لوله جوش داده می شوند تا انتقال گرما را در برنامه های گاز به مایع یا گاز به بخار بهبود بخشد.
• مواد رایج استود شامل فولاد کربن، فولاد ضد زنگ یا فولاد آلیاژ بسته به شرایط خدمات است.

3استانداردها و مشخصات

• ASTM A213: شامل لوله های بدون درز برای خدمات با دمای بالا است.
• ASME SA213: نسخه معادل کد کتل و ظروف تحت فشار ASME.
• استانداردهای جوشکاری استودی: به طور معمول از AWS C1.1 برای جوشکاری با مقاومت پیروی می کند.

4مزاياي لوله هاي پرک

• انتقال گرمای افزایش یافته به دلیل افزایش سطح.
• کاهش آلودگی و بهبود جریان گاز در کاربردهای گاز دود
• دوام بهتر در محیط های خوردنی با دمای بالا.

5. توليد و تست

• ساخت لوله های بدون دنده (برق و نطفه)

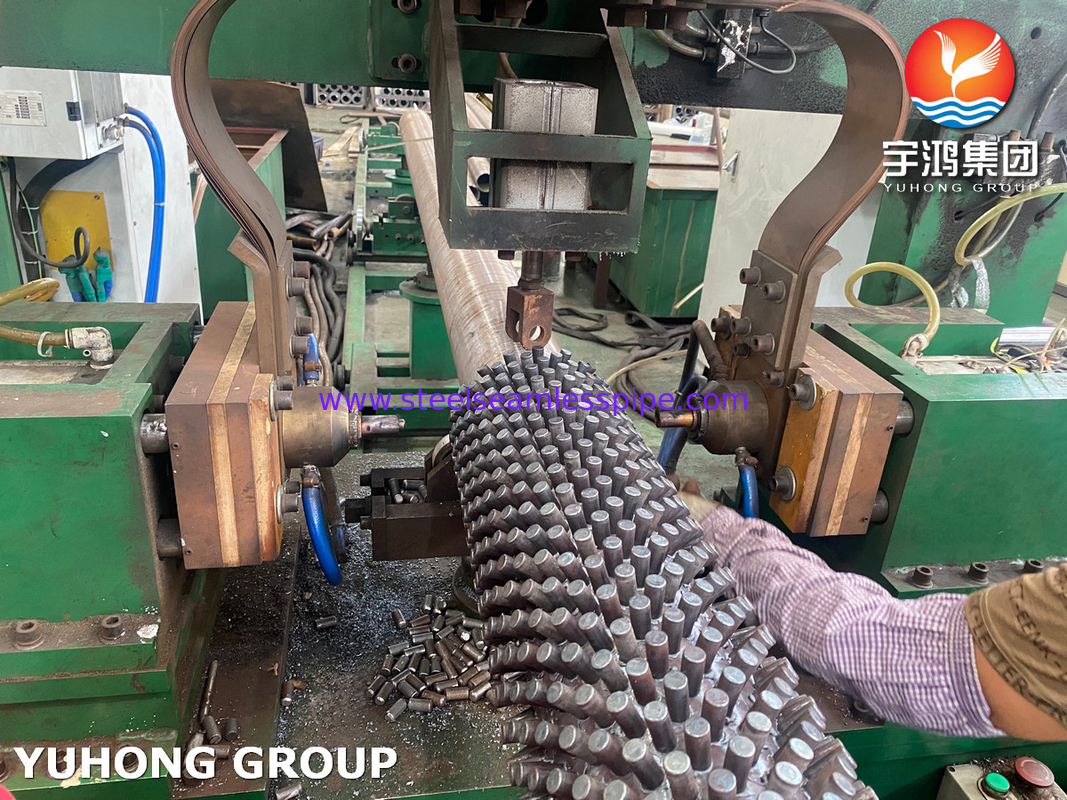

• جوشکاری استودی که در شرایط کنترل شده انجام می شود.
• آزمایش غیر مخرب (NDT) مانند آزمایش هیدروستاتیک، فوق صوت یا جریان گردشی.
• آزمایش شیمیایی و مکانیکی بر اساس الزامات ASTM A213.

استفاده از لوله های استودی ASTM A213 T9

لوله ASTM A213 T9 به طور خاص برای محیط های با دمای بالا و فشار بالا طراحی شده است که در آن انتقال گرما و مقاومت در برابر اکسیداسیون / خوردگی بسیار مهم است.در زیر برخی از کاربردهای کلیدی که در آن این لوله برجسته است:

1دماهای بازیافت گرما (WHRB)

• استفاده شده در HRSGs (برگرهای بخار بازیابی گرما) در نیروگاه ها و پالایشگاه ها برای بازیابی گرما از گاز های خروجی (به عنوان مثال گاز توربین گاز).

چرا T9؟

• مقاومت در برابر سولفیداسیون و اکسیداسیون در محیط گاز دود (تا ~ 1,100 ° F / 593 ° C).
• تکه ها کارایی جذب گرما از گاز های داغ را افزایش می دهند.

2. کتل های زغال سنگ و زیست توده

• بخش های عبور کنوکشن و اقتصادی که دمای گاز دود بالا است (~ 800 ≈ 1200 ° F / 427 ≈ 649 ° C).

چرا "استد" هست؟

• از آلودگی خاکستری جلوگیری می کنه با مختل کردن جریان گاز
• جذب گرما را در مناطق با دمای پایین بهبود می بخشد.

3. کتل های بستر مایع (CFB و BFB)

• استفاده می شود در دنده های بستر مایع (CFB) و جوشنده های بستر مایع (BFB).

چرا T9؟

• مقاومت در برابر فرسایش و خوردگی مواد خیس کننده بستر.
• محتوای مولیبدن در مقاومت در برابر حمل چرخه ای کمک می کند.

4. دستگاه های گرمایش پالایشگاه و پتروشیمی

• بخش های کنوکسیون بخاری گرم (به عنوان مثال بخاری های نفت خام، اجاق های اصلاح کننده)

چرا لوله های پُست شده؟

• به حداکثر رساندن بازیافت گرما از گاز های سوزان
• نقاط داغ را با بهبود توزیع گرما کاهش می دهد.

5. بخاری هوا و اکانومی

• گرمایشگرهای هوا بازیافتی در نیروگاه ها

چرا T9؟

• گازهاي دود داراي گوگرد رو بهتر از فولاد کربن کنترل ميکنه
• تکه ها از تجمع خاکستر پرواز می کنند و کارایی حرارتی را بهبود می بخشند.
