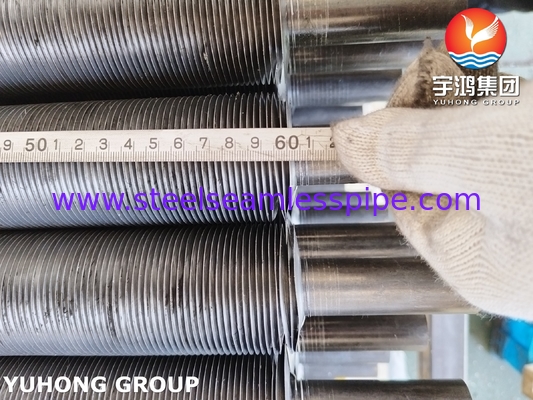

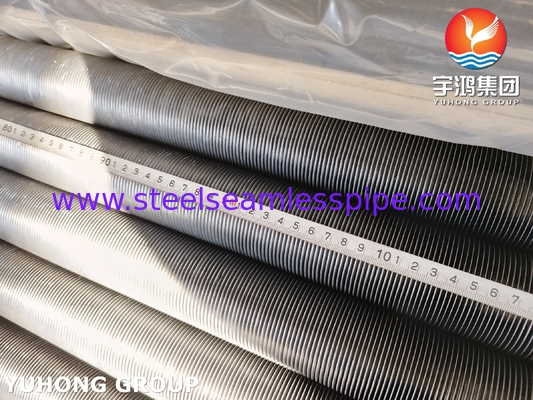

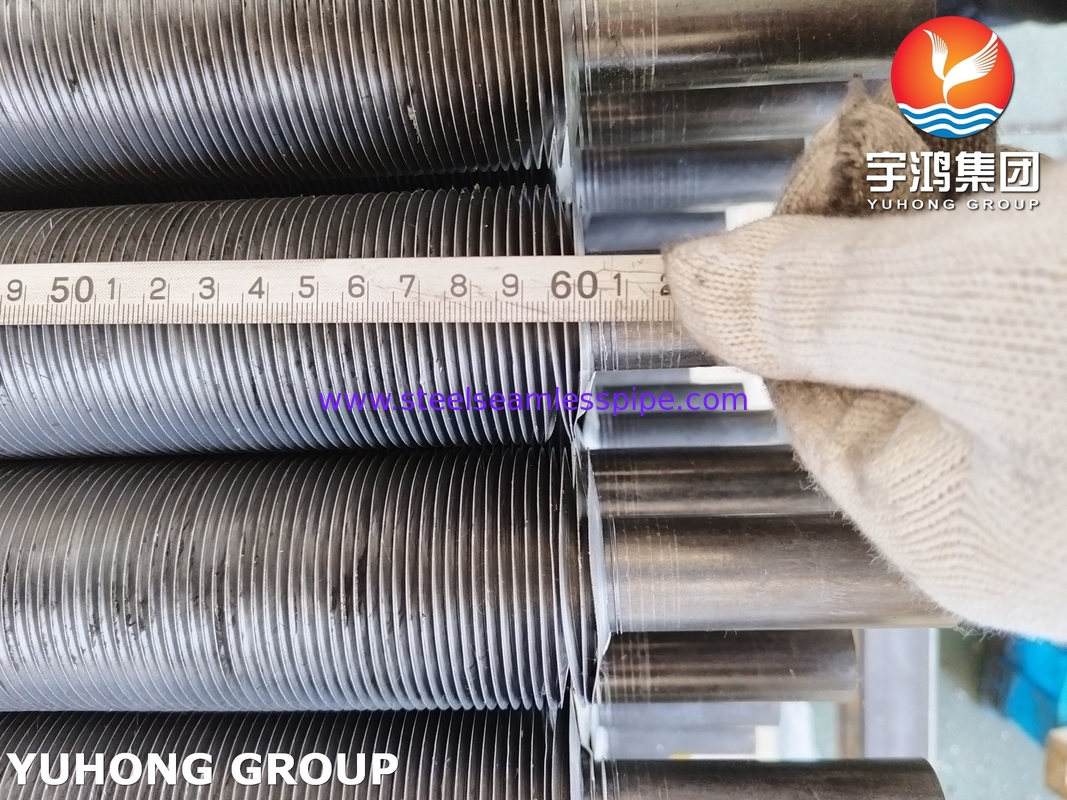

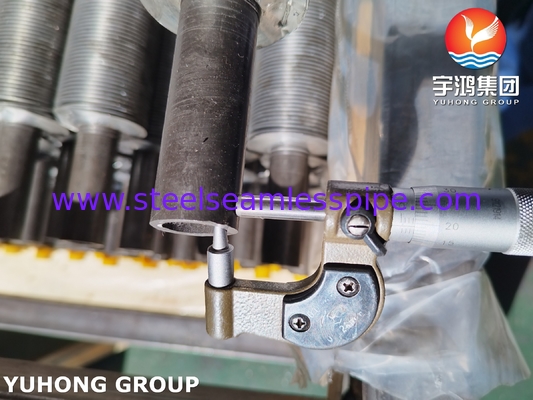

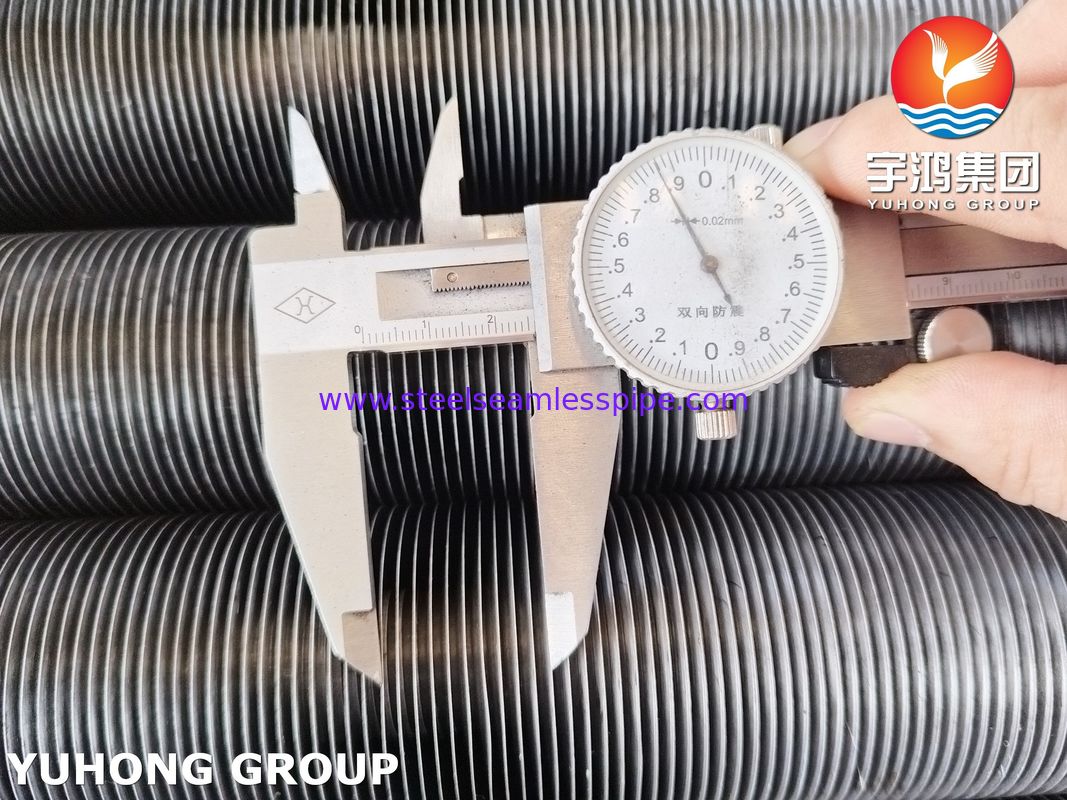

لوله پره دار ASTM A213 T5 با نوع G تعبیه شده برای کاربردهای فشار بالا در محیط های خورنده
لوله پره دار نوع G تعبیه شده ASTM A213 T5 یک راه حل حرفه ای برای بازیابی حرارت اتلافی گازهای دودکش با دمای بالا و سیستم های دیگ بخار است.
طراحی پره تعبیه شده آن در محیط های خاکستر عملکرد خوبی دارد. هنگام انتخاب، لازم است خوردگی محیط، میزان خاکستر و پارامترهای دما و فشار را به طور جامع در نظر گرفت و فناوری جوشکاری با فرکانس بالا برای اطمینان از استحکام اتصال ترجیح داده می شود.
برای خوردگی شدید یا الزامات دمای بالاتر، توصیه می شود مواد (مانند T9/T91) یا محافظت از پوشش را ارتقا دهید. نگهداری منظم و نظارت هوشمند می تواند به طور قابل توجهی عمر دسته لوله را افزایش داده و راندمان انرژی سیستم را بهبود بخشد.
ترکیب شیمیایی لوله بدون درز T5:
| اجزای شیمیایی (%) |
| درجه |
C |
Mn |
P |
S |
Si |
Cr |
Mo |
V |
Nb |
N |
Al |
سایر |
| T5 |
0.15 |
0.30-0.60 |
≤0.025 |
≤0.025 |
0.5 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
| T5b |
0.15 |
0.30-0.60 |
≤0.025 |
≤0.025 |
1.0-2.0 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
الزامات عملیات حرارتی لوله بدون درز T5
| درجه |
شماره UNS |
نوع عملیات حرارتی |
دمای آستنیته کردن/ محلول سازی، حداقل یا محدوده °F [°C] |
دمای بازپخت زیر بحرانی یا تمپر کردن، حداقل یا محدوده °F [°C] |
| T5 |
K41545 |
بازپخت کامل یا هم دما، نرمال کردن و تمپر کردن |
… |
1250 [675] |
| T5b |
K51545 |
بازپخت کامل یا هم دما، نرمال کردن و تمپر کردن |
… |
1250 [675] |
الزامات کششی و سختی لوله های T5:
| خواص مکانیکی |
| درجه |
کشش |
تسلیم |
ازدیاد طول |
سختی |
| مقاومت (Mpa) |
مقاومت (Mpa) |
(%) |
|
| T5 |
≥415 |
≥205 |
≥30 |
≤89HRB |
بررسی اجمالی
لوله های پره دار HFW (جوش داده شده با فرکانس بالا) اجزای مبدل حرارتی هستند که از یک لوله پایه با پره های جوش داده شده در خارج تشکیل شده اند. پره ها با استفاده از جریان الکتریکی با فرکانس بالا به لوله متصل می شوند و یک پیوند متالورژیکی قوی ایجاد می کنند. این طراحی سطح را برای انتقال حرارت کارآمد در کاربردهایی مانند دیگ های بخار، خنک کننده های هوا و اکونومایزرها به حداکثر می رساند.
-
-
جنس لوله:
لوله اصلی معمولاً از موادی مانند فولاد کربنی، فولاد ضد زنگ یا آلیاژهای دیگر ساخته می شود، که بستگی به الزامات خاص کاربرد دارد.
-
پره ها:
پره ها مارپیچی و دندانه دار هستند، به این معنی که به صورت مارپیچی در اطراف سطح بیرونی لوله اصلی پیچیده شده و یک الگوی مارپیچی پیوسته را تشکیل می دهند. دندانه ها به جریان هوا یا گاز تلاطم اضافه می کنند و انتقال حرارت را بهبود می بخشند.
-
فرآیند جوشکاری:
پره ها به سطح بیرونی لوله اصلی جوش داده می شوند. جوشکاری یک پیوند قوی و بادوام بین لوله و پره ها را تضمین می کند و امکان انتقال حرارت کارآمد را فراهم می کند.
-
پیکربندی مارپیچی:
پیکربندی مارپیچی پره ها در مقایسه با پره های مستقیم، سطح بیشتری را برای تبادل حرارت فراهم می کند. این افزایش سطح، راندمان انتقال حرارت را افزایش می دهد.
-
طراحی دندانه دار:
لبه های دندانه دار روی پره ها باعث ایجاد تلاطم در سیال یا گازی می شود که از روی آنها عبور می کند. این تلاطم لایه مرزی را مختل می کند و انتقال حرارت بهتری را بین سطح لوله و سیال یا گاز ارتقا می دهد.
-
راندمان انتقال حرارت:
ترکیبی از پره های مارپیچی و لبه های دندانه دار، راندمان انتقال حرارت را با جلوگیری از تشکیل یک لایه مرزی راکد بر روی سطح پره بهبود می بخشد. این طراحی به ویژه در کاربردهایی که به تبادل حرارت با راندمان بالا نیاز است، موثر است.
جزئیات لوله پایه محدوده قطر لوله
15.88 میلی متر تا 219 میلی متر محدوده ضخامت لوله: 1.651 میلی متر تا 16 میلی متر جنس لوله: لوله های بدون درز فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی کربنی، فولاد کورتن، فولاد ضد زنگ دوبلکس، فولاد ضد زنگ سوپر دوبلکس S32750، آلیاژ اینکونل، آلیاژ اینکولوی با کروم بالا و نیکل بالا، مواد CK 20 و برخی مواد دیگر. جزئیات پره ضخامت پره: حداقل 0.8 میلی متر تا حداکثر 4 میلی متر ارتفاع پره: حداقل 0.25 اینچ (6.35 میلی متر) تا حداکثر 1.5 اینچ (38 میلی متر) تراکم پره: حداقل 43 پره در متر تا حداکثر 287 پره در متر جنس: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد کورتن، فولاد دوبلکس و آلیاژ اینکولوی.
این فناوری جوشکاری مارپیچی با فرکانس بالا را اتخاذ می کند، فناوری ثبت اختراع ملی با منابع تغذیه با فرکانس بالا به عنوان منبع حرارت برای گرم کردن نوار فولادی، لوله فولادی در همان زمان، تا آن را به عنوان یک کل به هم جوش دهد. این فناوری دارای ویژگی هایی مانند راندمان حرارتی بالا، ناحیه اتلاف حرارت زیاد، عمر طولانی، دمای سازگاری محدوده، فشار بالا و غیره است.
مزایای لوله پره دار مارپیچی جوش داده شده با فرکانس بالا
1. نصب ساده و اقتصادی حداکثر طول لوله پره دار مارپیچی جوش داده شده با فرکانس بالا می تواند به 6 متر برسد که نقاط اتصال را کاهش می دهد و نصب را اقتصادی تر، کارآمدتر می کند و همچنین احتمال نشت اتصالات را کاهش می دهد.
2. نگهداری آسان پس از نصب، لوله پره دار مارپیچی جوش داده شده با فرکانس بالا نیازی به نگهداری ندارد.
3. راندمان بالا ناحیه اتلاف حرارت لوله پره دار مارپیچی جوش داده شده با فرکانس بالا بیش از 8 برابر لوله سبک است. داخل آن صاف است، بنابراین مقاومت جریان داخلی کم است.
4. عمر طولانی پره ها و لوله ها با استحکام مکانیکی بالا، بنابراین مقاومت کششی بیش از 200 مگاپاسکال است. هر دو داخل و خارج لوله از فرآیند گالوانیزه گرم استفاده می کنند. مواد پره قابل جوش: فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، فولاد مقاوم در برابر خوردگی.
کاربردها
دیگ های بخار نیروگاه:
بسته های لوله سوپرهیتر، ریهیتر و اکونومایزر، تحمل بخار 540 درجه سانتیگراد/15 مگاپاسکال.
سیستم بازیابی حرارت اتلافی گازهای دودکش (مانند پیش گرمکن هوا).
واحد پتروشیمی:
لوله های پره دار دیگ بخار حرارت اتلافی (دیگ CO) واحد کراکینگ کاتالیستی (FCCU).
بخش همرفت کوره گرمایش خوراک راکتور هیدروژناسیون (هیتر آتشین).
سیستم کوره صنعتی:
لوله های تابشی کوره عملیات حرارتی، مبدل حرارتی گازهای دودکش کوره بازپخت.
