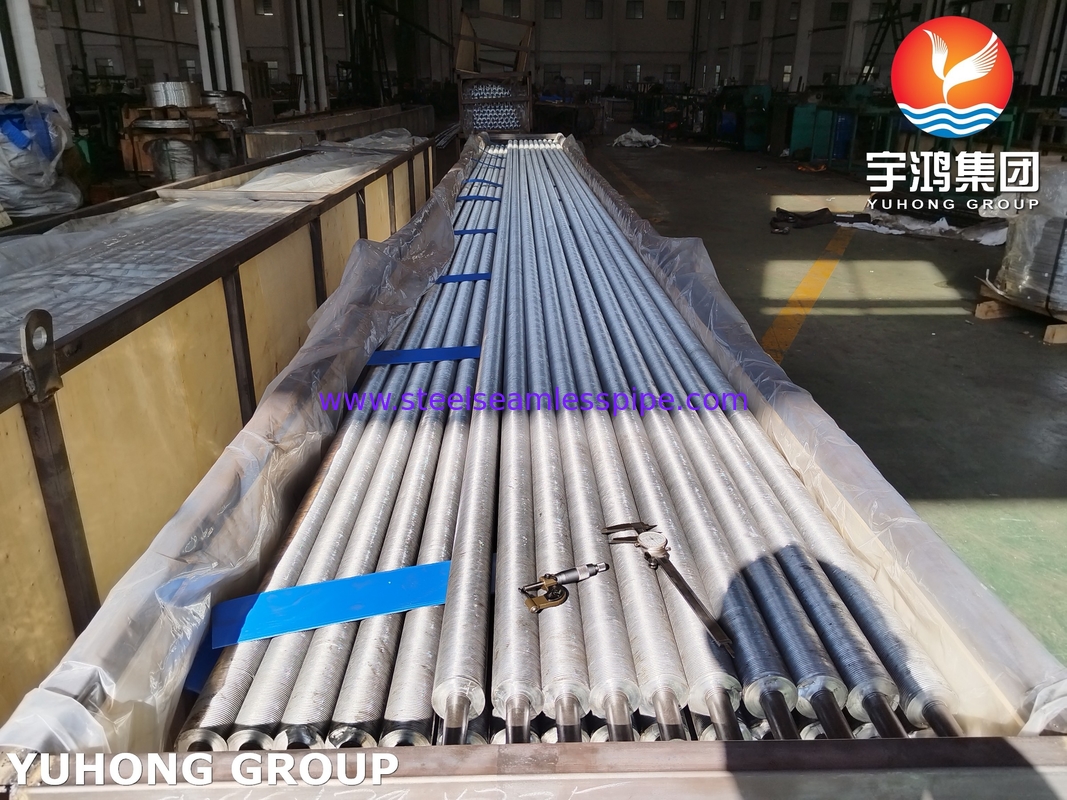

ASTM A213 T5 لوله های داخل نوع G برای بخارگرهای تهویه کننده

A213 T5 Embedded Fin Tube یک قطعه انتقال گرما با عملکرد بالا است که برای کاربردهای صنعتی سخت طراحی شده است. در زیر توضیحات دقیق و فنی از مشخصات، طراحی،و موارد استفاده:

1مواد لوله پایه: ASTM A213 T5

ترکیب آلیاژ: فولاد کرومیوم-مولی بدن (5Cr-0.5Mo) ، مطابق با استانداردهای ASTM A213 T5.

ویژگی های کلیدی:

مقاومت در دمای بالا: یکپارچگی مکانیکی را در دمای تا 600 درجه سانتیگراد حفظ می کند.

مقاومت در برابر خوردگی / اکسیداسیون: محتوای کروم مقاومت در برابر مقیاس و اکسیداسیون در محیط های بخار / حرارت بالا را فراهم می کند.

ساخت بدون درز: بدون جوش ساخته شده است، اطمینان از قابلیت اطمینان در شرایط فشار بالا (معمول در دیگ و سوپر هیتر).

2طراحی بالش های جاسازی شده

فرآیند ساخت:

خروجی: خروجی های شیب دار یا طولانی با ماشینکاری دقیق در سطح بیرونی لوله پایه برش داده می شوند.

ورودی باله: باله های فلزی (معمولاً فولاد کربن، فولاد ضد زنگ یا فولاد آلیاژ) به صورت مکانیکی فشار داده می شوند یا در شکاف ها رول می شوند.

پیوند: باله ها در یخچال ها به صورت سرد کار می کنند و بدون جوش یک پیوند مکانیکی محکم ایجاد می کنند.

هندسه: باله های حلقه ای (جرم) یا طولی (راست) ؛ باله های نوک دار برای افزایش آشفتگی.

3ویژگی های کلیدی

بهره وری حرارتی: افزایش سطح (تا 10x15x لوله برهنه) نرخ انتقال گرما را در سیستم های گاز به مایع یا مایع به مایع بهبود می بخشد.

ایده آل برای کاربردهایی با رسانه های کم کنوکشن (به عنوان مثال گاز های خروجی).

دوام مکانیکی: باله های جاسازی شده در برابر گشایش در اثر چرخه حرارتی یا لرزش مقاومت می کنند.

هیچ خستگی جوش، آنها را مناسب برای درجه حرارت بالا، محیط های استرس بالا.

سفارشی سازی: باله ها را می توان در ارتفاع، ضخامت، فاصله و مواد برای بهینه سازی عملکرد برای بارهای خاص (به عنوان مثال، گاز دود بار خاکستری، مایعات خوردنی) سفارشی کرد.

4درخواست ها

تولید برق: دیگ ها، سوپر هیترها، اکانومیزرها و هواگرمکن ها.

پتروشیمی: ژنراتورهای بخار بازیافت گرما (HRSG) ، اصلاح کننده ها.

تهویه مطبوع صنعتی: بازیافت گرما ضایعات از کوره ها یا کوره ها.

دریایی/بحری: مبادلات گرما فشرده برای خنک کردن موتور یا گرم کردن سوخت.

6مزیت های نسبت به باله های جوش داده شده/خرید شده

عدم تخریب حرارتی: کار سرد، خواص متالورژیک لوله پایه را حفظ می کند.

خطر آلودگی کمتر: رابط صاف شکاف تا باله باعث به حداقل رساندن جمع آوری خاکستری / زباله می شود.

مقرون به صرفه: طول عمر طولانی تر در شرایط سخت باعث کاهش هزینه های نگهداری می شود.

7استانداردها و گواهینامه ها

مطابق با بخش I ASME (دستگاه های بخار) و بخش VIII (دستگاه های تحت فشار) است.

آزمایش: آزمایش های هیدروستاتیک، آزمایش غیر مخرب (NDT) و تأیید قدرت پیوند باله بر اساس پروتکل های سازنده.
