لوله های فلز کربن H و دو فلز H ASTM A179 / ASME SA179

لوله های فلزی کربنی از نوع H و دو نوع فلزی از نوع H ASTM A179/ASME SA179

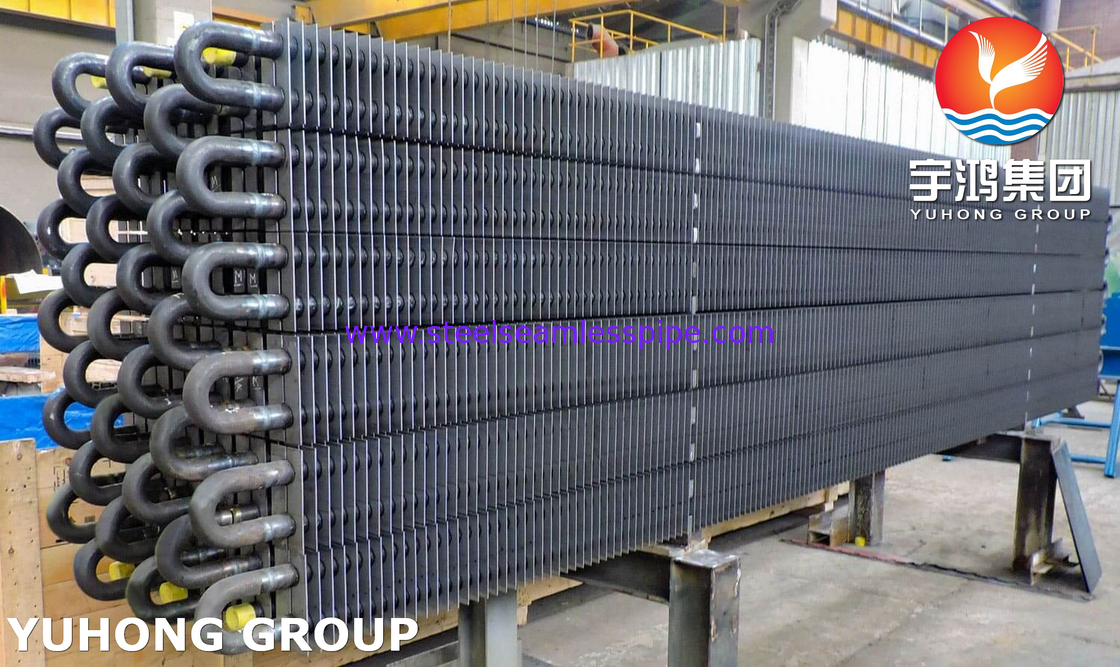

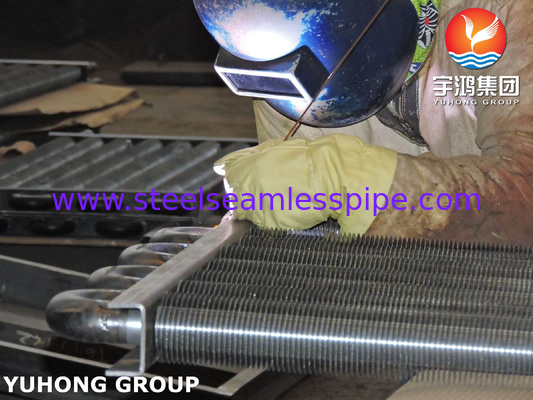

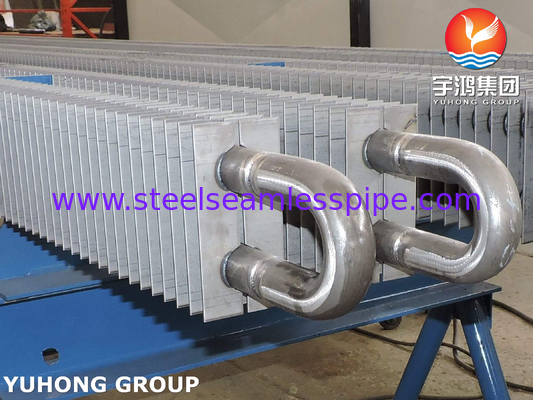

تفاوت های اصلی بین لوله های دو باله H و لوله های دو باله H در ساختار، عملکرد و سناریوهای قابل اجرا منعکس می شود.لوله های فلک H-type یک برش متقاطع "H" را با جوش دو فلک عمودی در هر دو طرف لوله پایه تشکیل می دهند. دارای یک منطقه انتقال گرما بزرگ و مقاومت مایع متوسط است. برای محیط های معمولی با دمای بالا (مانند اقتصاد بخش های دیگ و کوره های گرمایش پتروشیمی) مناسب است.فاصله بالش گسترده است، خطر تجمع خاکستری کم است و تمیز کردن و نگهداری آن آسان است و عملکرد هزینه بالایی دارد.

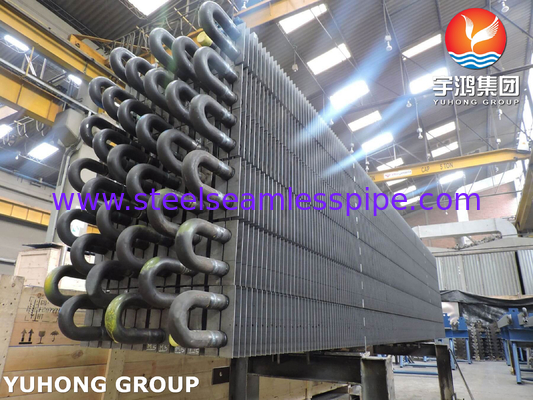

لوله های فلک دوگانه H دو مجموعه فلک H را بر روی لوله پایه قرار می دهند تا یک ساختار کامپوزیت "دوبل H" را تشکیل دهند که سطح انتقال گرما و اثر آشفتگی را افزایش می دهد.و به طور قابل توجهی کارایی انتقال گرما را بهبود می بخشد، اما مقاومت مایع بالاتر است و ساختار پیچیده تر است، الزامات دقیق تولید سختگیرانه است و هزینه بالا است.مناسب برای سناریوهای با الزامات سختگیرانه ای در مورد بهره وری تبادل گرما (مانند واحد های تولیدی برق فوق انتقادی و کوره های ترک درجه حرارت بالا)، اما طرح باله های متراکم ممکن است احتمال تجمع خاکستر را افزایش دهد و نیاز به نگهداری با فرکانس بالا دارد.

لوله های فن H به دلیل صرفه جویی و نگهداری آسان شناخته می شوند، در حالی که لوله های دو فلک H دارای انتقال گرما کارآمد به عنوان مزیت اصلی خود هستند.لازم است که عملکرد و هزینه را با توجه به شرایط کار متعادل کنیم..

الزامات ترکیب شیمیایی

خواص مکانیکی

مواد لوله بالدار

درخواست

لوله های پرنده دار نوع H به دلیل ساختار ساده، اقتصادی و عملی و نگهداری آسان خود در سناریوهای زیر به طور گسترده ای استفاده می شوند:

صنعت برق: اقتصاد بخش های دیگ بخار، پیش گرم کننده های هوا، که برای بازیابی گرما ضایعات گازهای دود متوسط و کم درجه استفاده می شوند.

صنعت پتروشیمی: بخش کنوکشن کوره گرمایش، واحد کرک کاتالیستیک، پردازش گاز با محتوای گرد و غبار بالا

مهندسی حفاظت از محیط زیست: تجهیزات پاک کننده گرد و غبار صنعتی، سیستم بازیابی گرما ضایعات گاز دود با دمای پایین، مناسب برای محیط هایی که نیاز به تمیز کردن گرد و غبار منظم دارند.

مبادلات گرما معمولی: تجهیزات کلی مبادله گرما در صنایع شیمیایی، تولید کاغذ و سایر زمینه ها، تعادل کارایی انتقال گرما و هزینه.

لوله های دو نفره نوع H عمدتاً در زمینه هایی با الزامات عملکردی بالا مورد استفاده قرار می گیرند:

بازیافت گرما ضایعات با کارایی بالا: مجموعه های ژنراتور فوق بحرانی، سیستم های خروجی توربین گاز، حداکثر استفاده از انرژی حرارتی؛

محیط با دمای بالا و فشار بالا: کوره های کرک نفتی، راکتورهای آمونیاک مصنوعی، مقاومت در برابر دمای بالا (≤800°C) و محیط های بسیار خوردنی

تجهیزات فشرده: کشتی ها، پلتفرم های دریایی و سایر سناریوهای محدود فضایی، حجم تجهیزات را از طریق باله های با تراکم بالا کاهش می دهند.

محیط با گرد و غبار زیاد (نیاز به همکاری با سیستم تمیز کردن گرد و غبار): مبادله گرما گازهای خروجی کوره سیمان، پردازش گاز دود در دمای بالا در صنعت متالورژیک،افزایش انتقال گرما در حالی که کنترل خطرات تجمع گرد و غبار.
