ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG

ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG

  • ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG
  • ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG
  • ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG
  • ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG
ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG
جزئیات محصول:
محل منبع: چین، کره
نام تجاری: YUHONG
گواهی: ISO , PED, API , CE
شماره مدل: لوله باله دندانه دار HFW
پرداخت:
مقدار حداقل تعداد سفارش: 1PC
قیمت: 0~ 10000 usd
جزئیات بسته بندی: روکش چوبی
زمان تحویل: 15--45 روز
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 50000 میلیون در ماه
مخاطب
توضیحات محصول جزئیات
اندازه لوله پایه: 4 اینچ X SCH40S x 5020 میلی متر مواد لوله پایه: ASTM A335 P11
مواد باله: فولاد کربن درجه 11 نوع باله: HFW Fin Tube
ارتفاع باله: 25.4 میلی متر ضخامت باله: 1.27 میلی متر
پیچ باله: 5 باله درخواست: HRSG، سیستم بخار بازیافت گرما، اکانومیزر
برجسته کردن:

P11 لوله بالدار,ASTM A335 لوله بالدار,لوله پره دار HFW

,

ASTM A335 Finned Tube

,

HFW Finned Tube

ASTM A335 P11 HFW لوله ی دارای نوک برای سیستم بخار بازیافت گرما HRSG



از جمله محصولات پیشرفته ماASTM A335 P11 HFW لوله های دارای باله های نوع میله دار، به طور خاص برای ژنراتورهای بخار بازیافت گرما (HRSG) و سایر سیستم های بازیافت گرما با عملکرد بالا طراحی شده است.این محصول برای پاسخگویی به خواسته های سختگیرانه محیط های با دمای بالا و فشار بالا طراحی شده است، تضمین بهره وری و دوام بهینه انتقال گرما.



ترکیب شیمیایی ASTM A335 P11

(منبع: ASTM A335-22، جدول 1)

عنصر ترکیب (٪)
کربن (C) 0.05 ¥ 0.15
منگنز (Mn) 0.30 ¥ 0.60
فسفر (P) ≤ 0.025
گوگرد (S) ≤ 0.025
سیلیکون (Si) 0.50 100
کروم (Cr) 1.00 150
مولیبدن (Mo) 0.44 ¥ 0.65

عناصر آلیاژ، به ویژهکروم (Cr)ومولیبدن (Mo)، مقاومت عالی در برابر اکسیداسیون، خستگی حرارتی و خوردگی را فراهم می کند و آن را برای محیط های با دمای بالا مناسب می کند.



خواص مکانیکی ASTM A335 P11

(منبع: ASTM A335-22، جدول 2)

مالکیت ارزش
قدرت کششی ≥ 415 MPa (60,200 psi)
قدرت تولید ≥ 205 MPa (30,000 psi)
کشش ≥ 30%
سختی ≤ 163 HB



بازرسی لوله پایه (ASTM A335)

(منبع: ASTM A335-22، بخش 11)

  • آزمایش های هیدروستاتیک:
    هر لوله پایه تحت آزمایش هیدروستاتیک قرار می گیرد تا توانایی مقاومت در برابر فشار های مشخص شده بدون نشت را تأیید کند.
  • آزمایش غیر مخرب (NDT):
    • آزمایشات ماوراء الصوت یا رادیوگرافی برای تشخیص نقص های داخلی و سطحی انجام می شود.
  • بازرسی ابعاد:

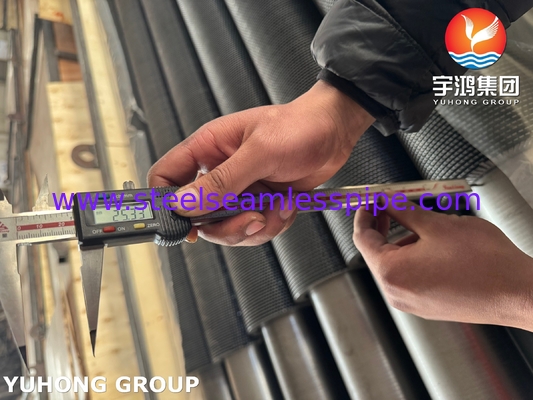

    • قطر بیرونی، ضخامت دیوار و طول اندازه گیری می شوند تا اطمینان حاصل شود که رعایت تحمل های مشخص شده انجام می شود.

آزمایش لوله های بالدار تمام شده

  1. آزمایش اتصال باله (منبع: ASME SA803، بخش 9.2):

    • یک آزمایش کشش برای بررسی قدرت پیوند مکانیکی بین باله ها و لوله پایه انجام می شود.
    • مقاومت قابل قبول در کشیدن باله ≥ 80٪ از مقاومت کششی مواد باله است.
  2. بازرسی بصری (منبع: ASME SA803، بخش 10):

    • سطح برای نقص های قابل مشاهده مانند باله های غیر متصل، نقص های جوش یا تغییر شکل لوله پایه بررسی می شود.
  3. دقت ابعاد (منبع: استانداردهای TEMA، جدول RCB-2):

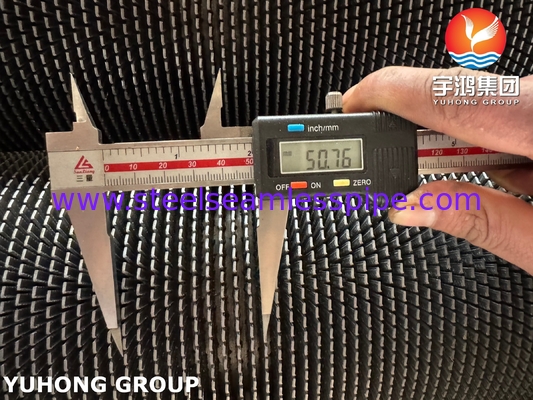

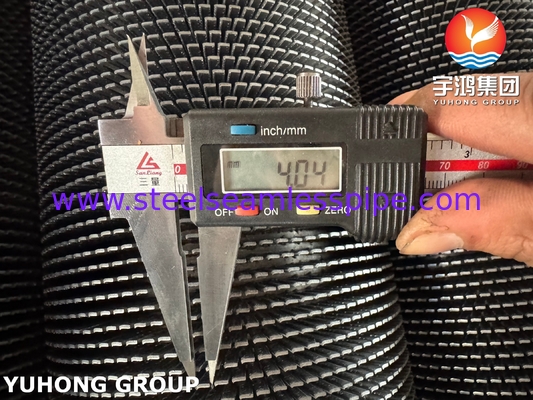

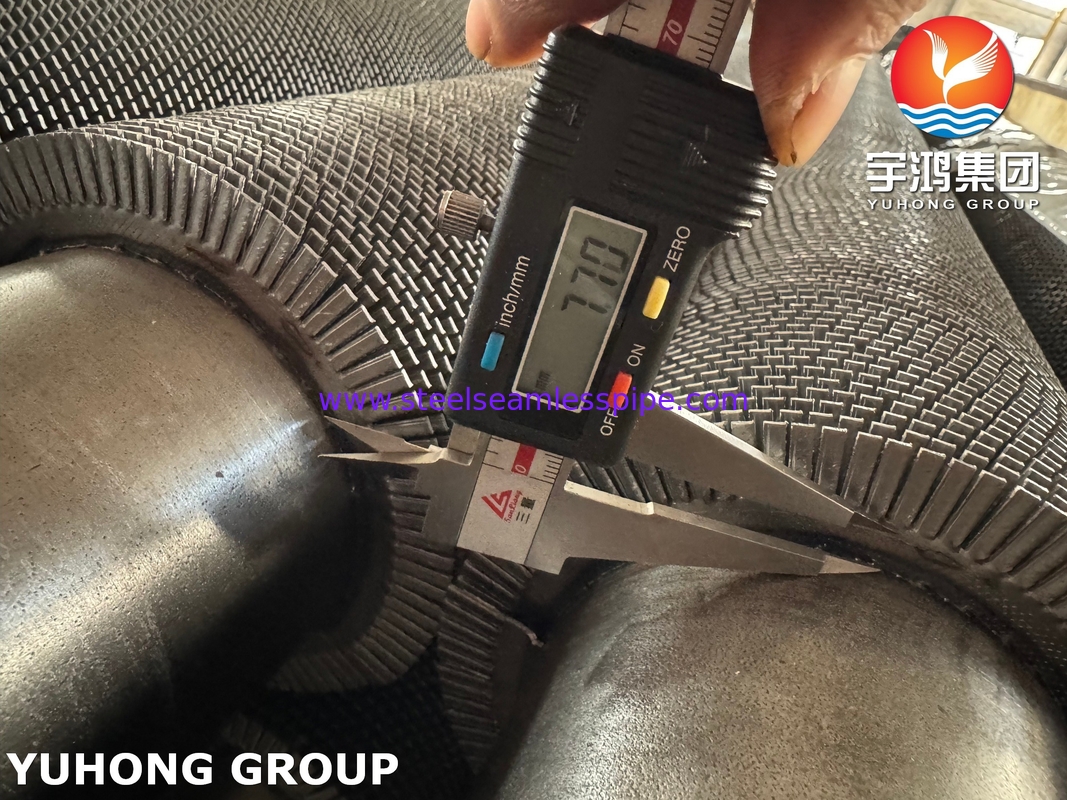

    • ارتفاع باله، ارتفاع و ضخامت برای اطمینان از انطباق با مشخصات طراحی اندازه گیری می شود.

ابعاد متداول لوله های بالدار دنده دار

پارامتر محدوده
OD لوله پایه 25.4 میلی متر 50.8 میلی متر (1" 2")
ضخامت لوله پایه 2.0 میلی متر.5.0 میلی متر
ارتفاع باله 10 میلی متر 20 میلی متر
ارتفاع باله 3 FPI 10 FPI (فین ها در هر اینچ)
ضخامت باله 0.5 میلی متر.1.2 میلی متر
طول لوله تا ۱۲ متر

این ابعاد را می توان برای پاسخگویی به الزامات خاص سیستم HRSG سفارشی کرد.



ASTM A335 P11 HFW نوع رشته دار لوله های فلزی برای سیستم بخار بازیافت گرما HRSG 0
