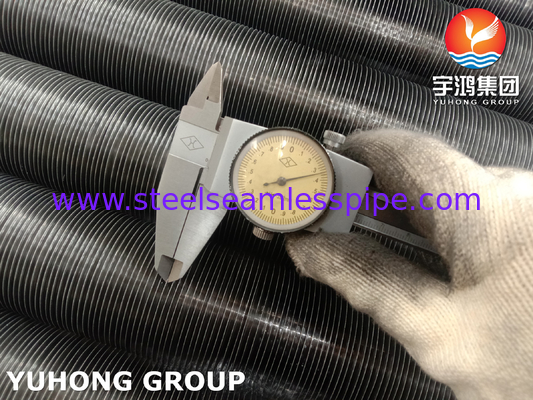

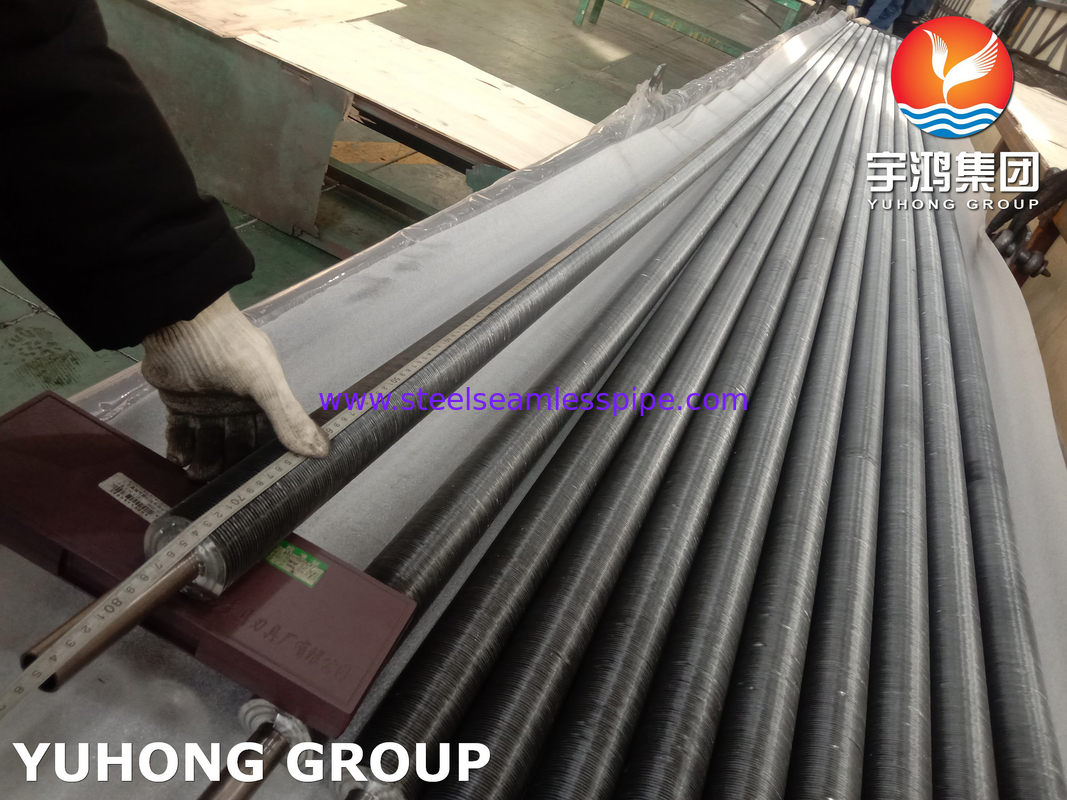

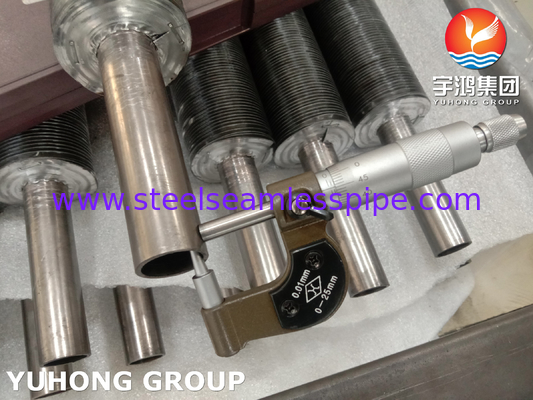

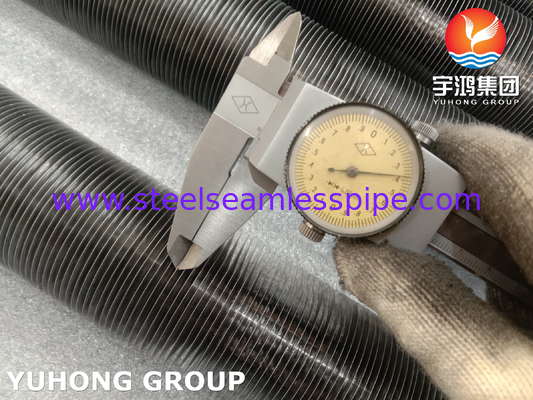

ASME SB163 N04400 لوله بالدار جاسازی شده با بالدار آلومینیومی برای خنک کننده هوا و رِبوئلر گاز

1مواد لوله پایه: مونل 400 (UNS N04400)

ترکیب:

• نیکل (Ni): 63 ٪ 67٪

• مس (Cu): 28 ٪

• آهن (Fe): ≤2.0%

• منگنز (Mn): ≤2.0%

• کربن (C): ≤0.3٪

• گوگرد (S): ≤0.024٪

خواص مکانیکی:

• مقاومت کششی: 550-780 MPa
• قدرت تولید: 240-550 MPa
• طول کششی: 35-50٪ (در طول گج 50 میلی متر)
• سختی: 70 ‰ 90 HRB (راکول B)

محدوده ی دمایی:

• سرویس مداوم: تا 600 درجه سانتیگراد
• استفاده در دمای پایین: انعطاف پذیری را تا -200 °C (-328 °F) حفظ می کند.

مقاومت در برابر خوردگی:

• مقاومت در برابر خوردگی استرس ناشی از کلرید (SCC) ، سوراخ کردن و خوردگی شکاف.
• سازگار با اسید گوگرد (<50٪ غلظت) ، اسید هیدروکلوریک (<20٪) ، اسید هیدروفلوریک و قلی.

2مواد بال: آلومینیوم (Al)

• رسانایی حرارتی بالا: کارایی برتر انتقال گرما آلومینیوم باعث افزایش نرخ تبادل گرما می شود.
• سبک وزن: وزن کل مجموعه را کاهش می دهد در حالی که یکپارچگی ساختاری را حفظ می کند.
• مقرون به صرفه: ارائه تعادل بین عملکرد و مقرون به صرفه در مقایسه با آلیاژ های عجیب و غریب.
• مقاومت در برابر خوردگی: به طور طبیعی یک لایه اکسید محافظ را تشکیل می دهد که برای محیط های متوسط مناسب است (وقتی با مونل 400 ترکیب می شود، کاربرد آن را به شرایط سخت تر گسترش می دهد).

3ویژگی های طراحی

• تکنولوژی باله های جاسازی شده: باله های آلومینیومی به طور محکم به لوله پایه Monel 400 از طریق گسترش مکانیکی یا هیدرولیکی متصل می شوند و تماس حرارتی و دوام مطلوب را تضمین می کنند.
• سفارشی سازی: در دسترس در چگالی های مختلف باله، ارتفاعات و طول لوله برای پاسخگویی به نیازهای انتقال گرما خاص.
• انعطاف پذیری برنامه: مناسب برای مبادلات گرما، تهویه کننده ها، دیگ ها و سیستم های خنک کننده در صنایع مانند پتروشیمی، تولید برق و مهندسی دریایی است.

4درخواست

• سیستم های دریایی و دریایی
• مبادلات گرما در کارخانه های شور زدایی
• خنک کننده های اسید سولفوریک (H2SO4)
• پودر های گاز ترش (H2S)
• تهویه کننده های بخار در نیروگاه های زمین گرم
• بازیافت گرما از اتلاف گاز دود
• تبخیر کننده های آمونیاک (NH3)
• تهویه کننده های بازیافت گرما (HRV)

5مزایا

دوام: مونل 400 در برابر سوراخ شدن، خوردگی شکاف و ترک خوردگی استرس مقاومت می کند.

کارایی: باله های آلومینیومی برای از بین بردن سریع گرما، سطح را به حداکثر می رسانند.

سازگاری: عملکرد قابل اعتماد در دمای شدید و محیط های خوردنی.
