ASME SA213 T22 Fin Serrated با لوله برای مبادله گرما و خنک کننده هوا

ASME SA213 T22 ترکیب لوله پایه

مواد لوله هسته ای - SA312 T22 (توضيح و تصحیح):

• SA312: این مشخصات ASME شامل لوله های فولاد ضد زنگ آستنیتیک بدون درز و جوش شده است که برای استفاده در دمای بالا و خدمات خوردگی عمومی طراحی شده اند.
• T22: این درجه معمولاً تحت SA312 ذکر نشده است. درجه های SA312 مانند TP304 ، TP316 ، TP321 و غیره (فولاد ضد زنگ) هستند.
• "T22" سردرگمی: T22 به فولاد کم آلیاژ (2.25٪ کرومیوم - 1٪ مولیبدن) اشاره دارد. این یک ماده بسیار رایج برای خدمات در دمای بالا است، اما تحت مشخصات مانند:

ASME SA213 T22: برای لوله های فولادی آلیاژ فریت و آستنیتیک بدون درز، سوپر هیتر و مبادله گرما.

ASME SA335 P22: برای لوله های فولادی آلیاژ فیریت بدون درز برای استفاده در دمای بالا.

• نتیجه گیری: مواد اصلی لوله تقریباً مطمئناً SA213 T22 (اگر لوله باشد) یا SA335 P22 (اگر لوله باشد) است. این فولاد آلاینده ای کم است که به خاطر قدرت بالا در دمای بالا ، مقاومت در برابر خزیدن ،و مقاومت اکسیداسیون تا حدود 1050 ° F (565 ° C)از فولاد ضد زنگ نیست

نوع باله ها - باله های دنده دار:

• ساختار: باله های دنده دار به عنوان یک باله حلقه ای مداوم (مانند باله "L" یا "LL") در لوله پایه شروع می شوند. در فواصل منظم در امتداد ارتفاع باله،بخش های کوچکی بر روی طول باله برش داده می شوند.
• ویژگی بصری کلیدی: به جای اینکه یک نوار صاف و پیوسته باشد، باله دارای یک سری شکاف های کوچک و منظم در امتداد لبه خود است، که ظاهر "سنگ" را ایجاد می کند (مانند تیغه نرد).
• هدف از سِرِشن:

انتقال گرمای افزایش یافته: این دنده ها تشکیل لایه مرزی مایع (معمولا گاز مانند هوا یا گاز دود) را که از روی باله ها جریان دارد، مختل می کنند. این باعث آشفتگی می شود.شکستن زیر لایه لایه ای و بهبود قابل توجهی در بهره وری انتقال گرما در مقایسه با باله های صاف.

وزن و مواد کاهش یافته: مواد حذف شده کمی وزن کلی و هزینه را در مقایسه با یک باله جامد معادل کاهش می دهد.

• تعادل:

کاهش فشار کمی بالاتر: افزایش آشفتگی همچنین باعث افزایش مقاومت در برابر جریان مایع ( کاهش فشار) در سراسر بسته لوله می شود.

پتانسیل آلودگی: در بعضی موارد، در مقایسه با باله های معمولی، این شکاف ها بیشتر در معرض گیر انداختن ذرات در جریان های گازی کثیف هستند، اگرچه کمتر از باله های پُر شده است.

توضیحات ترکیب شده - SA213 T22 لوله با باله های دنده دار:

• هسته: یک لوله بدون درز ساخته شده با مشخصات ASME SA213 T22، ساخته شده از فولاد آلاینده 2.25Cr-1Mo.
• باله: یک باله مارپیچی که به طور مکانیکی به سطح بیرونی لوله متصل می شود (معمولاً با زخم تنش و پای). این باله دارای شکاف های منظم است که عمودی در طول ارتفاع آن برش داده شده است.ایجاد پروفایل لبه ی دنده دار.

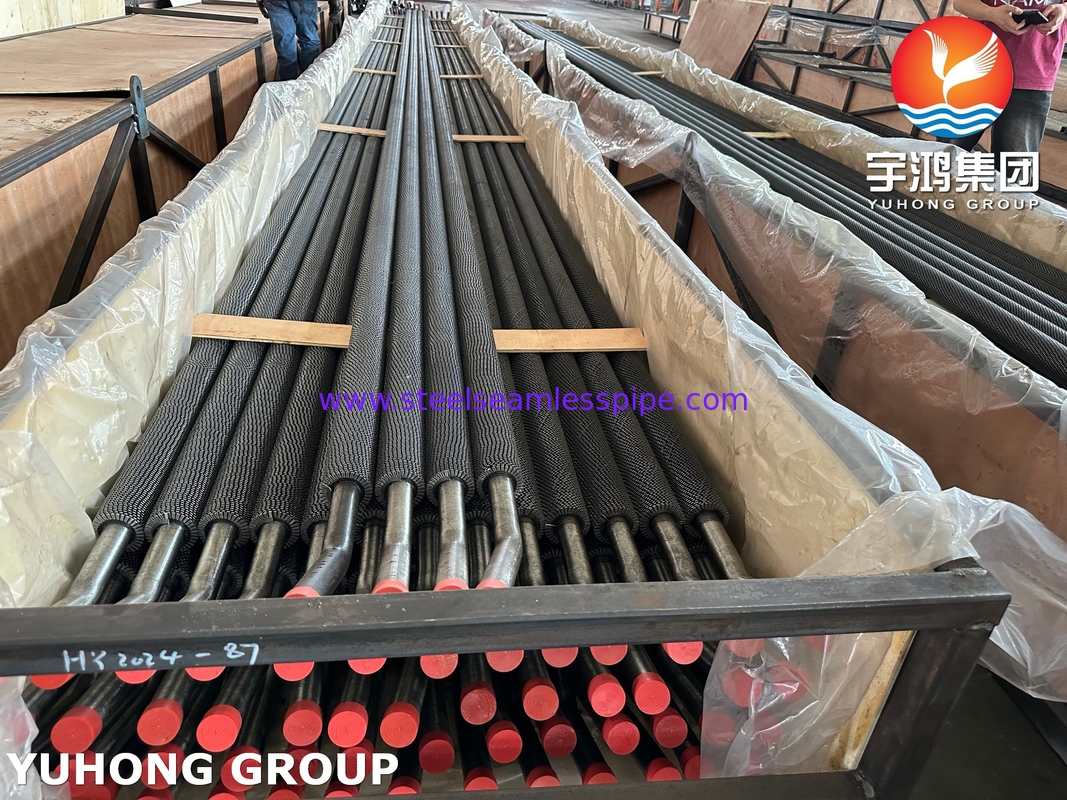

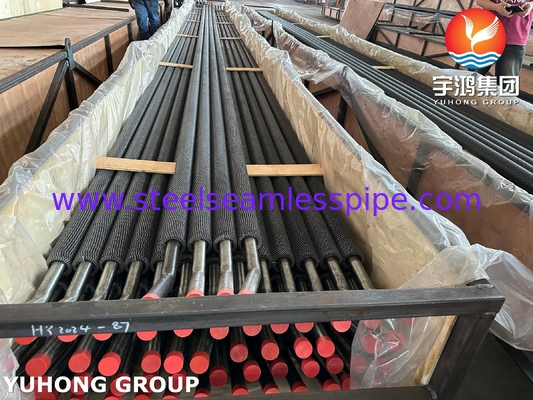

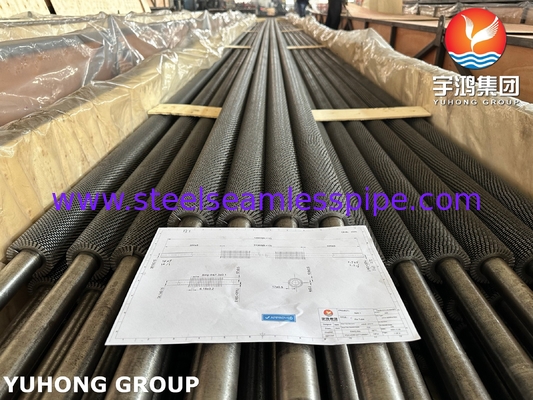

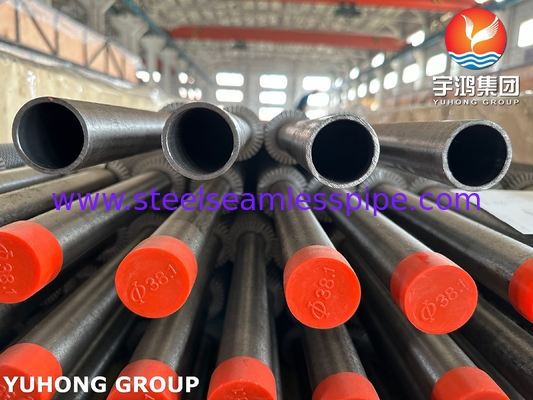

SA213 T22 لوله بالدار دنده دار

• نیروگاه ها ژنراتورهای بخار بازیافت گرما (HRSGs): اقتصاد سازان، تبخیرکنندگان، ابرگرمکن ها، گرمکن های مجدد، حداکثر جذب گرما از گاز های خروجی را افزایش می دهد.بخاری های زغال سنگ / گاز بخش های اقتصادی (آب تغذیه پیش گرم)
• پتروشیمی/ پالایشگاه ها: بخاری های فرنیتی، اکسید کننده های حرارتی، سوختن های فاضلاب
• دیگ های صنعتی دیگ های حرارتی زباله ای دیگ های حرارتی که از کوره ها، توربین های گاز یا فرآیندهای شیمیایی گرم می شوند
• آبگرمکن و خنک کننده های سیمان/فولاد، بازیافت گرما از گاز های خروجی کوره/کف خنک کننده
