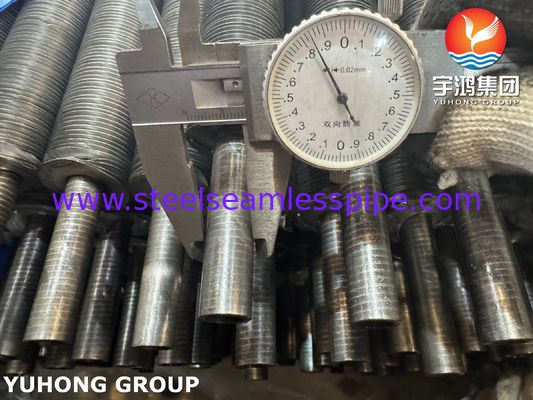

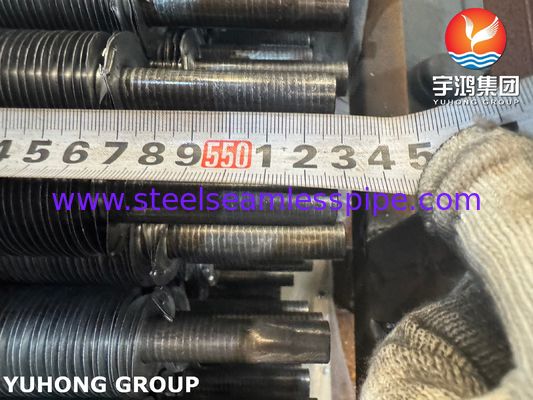

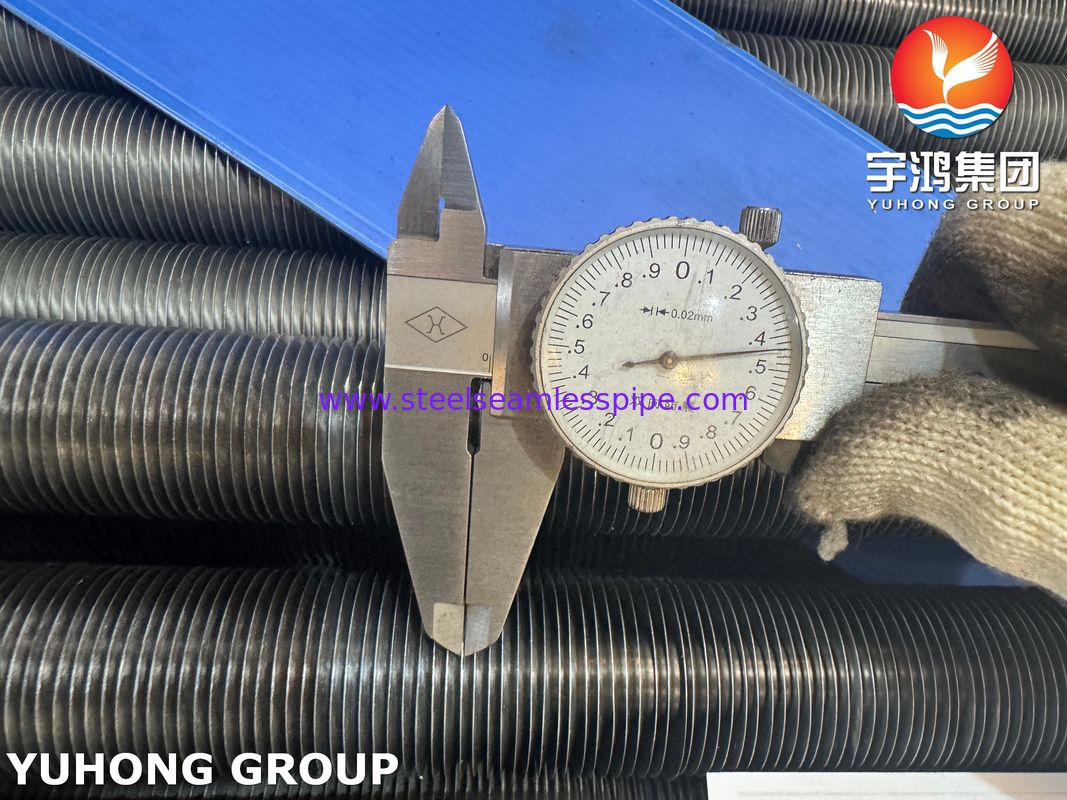

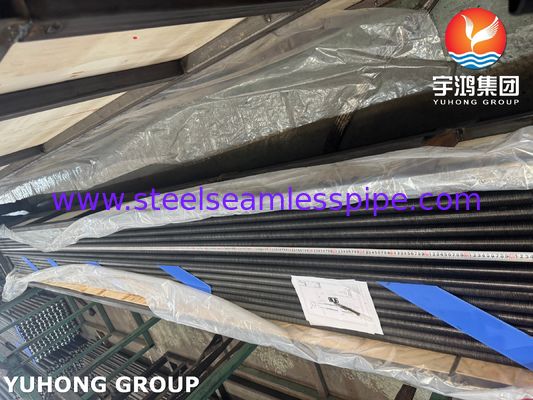

لوله پره دار نوع L پیچیده شده ASME SA179 با پره AL1060 برای مبدل های حرارتی خنک شونده با هوا

لوله پایه ASME SA179

• نوع: لوله فولادی کم کربن بدون درز، سرد کشیده.
• ویژگی‌های کلیدی: هدایت حرارتی عالی، مقاومت در برابر خوردگی داخلی خوب (برای سیالات تمیز)، سوراخ داخلی صاف (کاهش افت فشار)، قابلیت فشار بالا، جوش‌پذیری آسان.
• کاربردهای معمول: عمدتاً در مبدل‌های حرارتی، دیگ‌های بخار (اقتصاددان‌ها، سوپرهیترها)، کندانسورها و سایر مخازن تحت فشار که شامل آب، بخار، روغن یا گاز در سمت لوله هستند، استفاده می‌شود.

ویژگی‌های کلیدی لوله فین‌دار پیچیده SA179:

• هدایت حرارتی استثنایی: ~230 W/m·K (به طور قابل توجهی بالاتر از فولاد، دلیل اصلی استفاده از فین‌های Al).
• مقاومت در برابر خوردگی خوب: یک لایه اکسید محافظ تشکیل می‌دهد، مناسب برای بسیاری از کاربردهای هوای محیط/اتمسفر. توجه: عملکرد به شدت به محیط خاص بستگی دارد.
• شکل‌پذیری بالا: به راحتی در شیار پیچیده می‌شود.
• وزن سبک: وزن کلی لوله را کاهش می‌دهد.
• مقرون به صرفه: آلومینیوم خالص عموماً ارزان‌تر از گزینه‌های آلیاژی بالا است.
• نرم‌تر/مقاومت کمتر: در مقایسه با آلیاژهایی مانند 3003 یا 5052. این می‌تواند فین‌ها را کمی بیشتر در معرض آسیب فیزیکی در حین جابجایی یا تمیز کردن قرار دهد، اما معمولاً برای اکثر کاربردها کافی است.

نوع فین و اتصال لوله فین‌دار پیچیده SA179:

• فین "L Type": به شکل مقطع عرضی نوار فین قبل و در حین پیچیدن اشاره دارد. نوار دارای پروفیل "L" است.
• فرآیند "Wound": روش تولید را توصیف می‌کند.

مکانیسم اتصال لوله فین‌دار پیچیده SA179:

• یک شیار مارپیچ دقیق در سطح بیرونی لوله پایه SA179 ماشین‌کاری می‌شود.
• یک نوار AL1060، از قبل به شکل "L" درآمده، تحت کشش وارد این شیار می‌شود.
• همانطور که لوله می‌چرخد، پایه "L" (پای کوتاه) به صورت مکانیکی وارد شیار شده و قفل می‌شود.
• پای بلند "L" عمود بر سطح لوله قرار دارد و فین را تشکیل می‌دهد.

مزایای کلیدی لوله فین‌دار پیچیده SA179:

• اتصال مکانیکی قوی: فرآیند کار سرد در حین پیچیدن، یک تناسب تداخلی محکم و گازبند ایجاد می‌کند. فین به طور ایمن در شیار قفل می‌شود.
• انتقال حرارت عالی: تماس مستقیم و قابل توجه فلز به فلز بین پایه فین و شیار لوله، مقاومت حرارتی کم را تضمین می‌کند.
• بدون لحیم/جوش/چسب: نقاط شکست احتمالی، خطرات آلودگی و فرآیندهای با دمای بالا را که می‌توانند بر خواص لوله پایه تأثیر بگذارند، از بین می‌برد.
• دوام خوب: در برابر تنش‌های چرخه حرارتی مقاوم است.
• مناسب برای لوله‌های فشار بالا: لوله پایه بدون درز باقی می‌ماند و یکپارچگی فشار آن تحت تأثیر فرآیند فین‌بندی خارجی قرار نمی‌گیرد.

کاربردهای معمول لوله فین‌دار پیچیده SA179:

• مبدل‌های حرارتی خنک‌شونده با هوا (ACHEs): برای خنک‌سازی فرآیند (نفت و گاز، مواد شیمیایی، نیروگاه‌ها).
• ژنراتورهای بخار بازیابی حرارت (HRSGs): بخش‌های اقتصاددان.
• دیگ‌های بخار لوله‌دار فین‌دار.
• هواگیرها.
• فرها و کوره‌های خشک‌کن.
• کویل‌های HVAC&R: در اینجا کمتر از لوله‌های مسی رایج است، اما در کاربردهای صنعتی خاص استفاده می‌شود.
• هر کاربردی که نیاز به انتقال حرارت کارآمد از یک سیال تحت فشار در داخل یک لوله به هوا/گاز در بیرون داشته باشد.

نکات کلیدی لوله فین‌دار پیچیده SA179:

• خوردگی گالوانیکی: لوله فولاد کربنی (SA179) و فین آلومینیومی (AL1060) در سری گالوانیکی از هم فاصله زیادی دارند. در محیط‌های خورنده (به ویژه اسپری نمک، ساحلی یا رطوبت بالا)، خوردگی گالوانیکی می‌تواند در رابط رخ دهد. پوشش‌های محافظ (به عنوان مثال، رنگ روی فین‌ها، گاهی اوقات اپوکسی در داخل لوله‌ها) یا کنترل دقیق محیط اغلب ضروری است.
• محافظت از فین: فین‌های AL1060 نسبتاً نرم هستند. باید در حین جابجایی، نصب و تمیز کردن مراقب بود (به عنوان مثال، از جت‌های آب با فشار بالا که مستقیماً عمود بر فین‌ها هستند، خودداری کنید) تا از خم شدن یا آسیب جلوگیری شود.
• محدودیت‌های دما: در حالی که اتصال فین محکم است، خود ماده فین AL1060 در مقایسه با لوله فولادی، استحکام و نقطه ذوب کمتری (~650 درجه سانتی‌گراد) دارد. دمای عملیاتی مداوم معمولاً برای فین‌های آلومینیومی به حدود 200-250 درجه سانتی‌گراد محدود می‌شود تا از نرم شدن/خزش بیش از حد جلوگیری شود. لوله SA179 می‌تواند دماهای داخلی بسیار بالاتری را تحمل کند.
