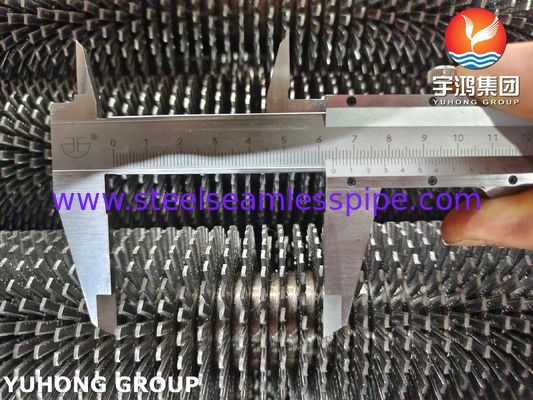

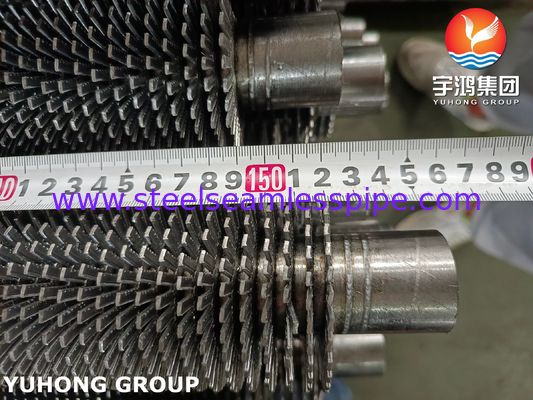

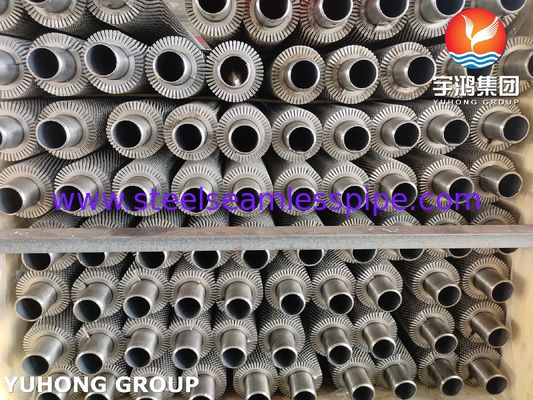

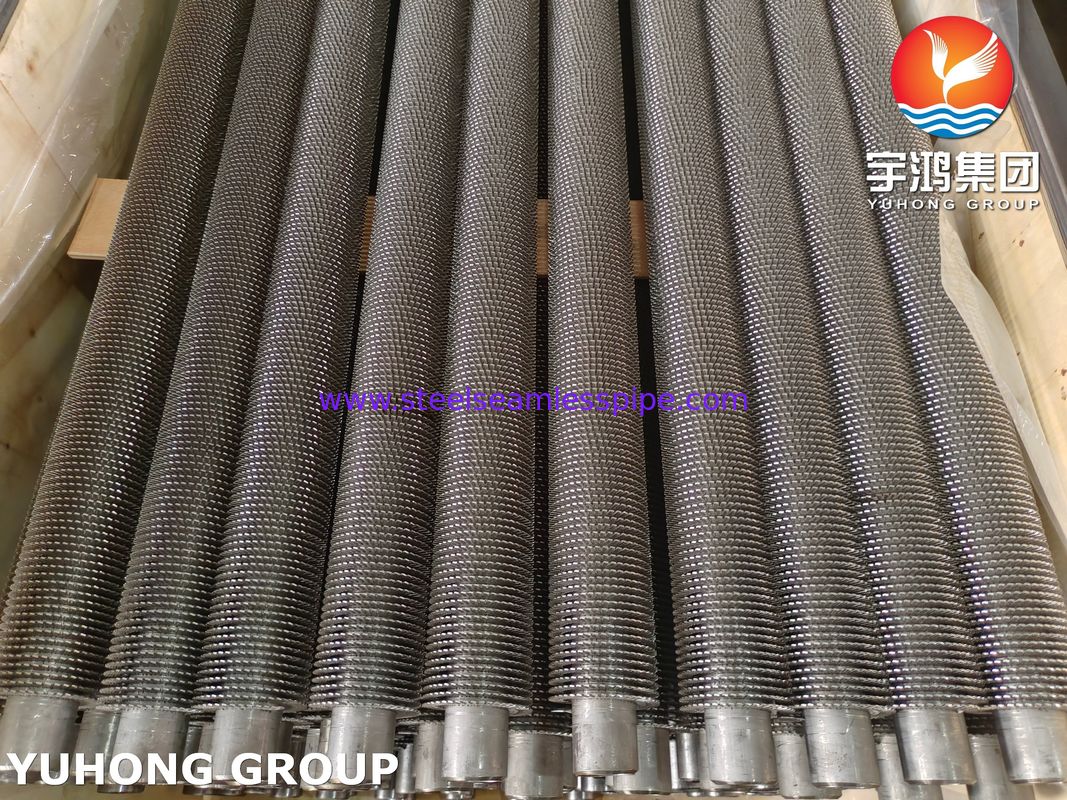

ASME SA192 لوله بالدار میله دار برای سیستم خنک کننده گاز برای بازیافت گرما

ترکیب لوله پایه ASME SA192

کاربرد لوله فین دار دندانه دار ASME SA192

• اقتصاددان: با استفاده از گرمای تلف شده گاز دودکش برای پیش گرم کردن آب تغذیه دیگ بخار، فین دندانه دار به طور قابل توجهی سطح انتقال حرارت را در سمت گاز دودکش افزایش می دهد و راندمان بازیابی حرارت را بهبود می بخشد (3-5 برابر بیشتر از لوله سبک). پارامترهای معمولی: دمای گاز دودکش 250-400 درجه سانتیگراد، فشار ≤5 مگاپاسکال، جنس فین می تواند لوله پایه SA192 + فین فولاد کربنی (مقاومت در برابر اکسیداسیون) باشد.
• پیش گرم کن هوا: در نیروگاه های زغال سنگ، گرم کردن هوای احتراق، طراحی فین برای کاهش تجمع خاکستر، مقاومت در برابر فرسایش ناشی از دود.
• خنک کننده گاز فرآیند: رسیدگی به گازهای خورنده (به عنوان مثال H₂S، CO₂)، لوله پایه SA192 مقاوم در برابر دمای بالا، فین های دندانه دار تلاطم را افزایش داده و مقیاس گذاری را کاهش می دهند. خنک کردن گاز دودکش بازیافتی در واحد کراکینگ کاتالیزوری، با لوله های فین جایگزین فین های مارپیچی معمولی، افت فشار را 15٪ کاهش می دهد.
• سیستم بازیابی حرارت اتلافی: دیگ بخار اتلاف حرارت اگزوز توربین گاز (HRSG)، در دمای بالا (500-600 درجه سانتیگراد)، سرعت جریان بالای گاز اگزوز، فین دندانه اره ای مقاومت در برابر لرزش قوی، برای جلوگیری از شکستگی خستگی. از فین های جوشکاری با فرکانس بالا برای اطمینان از استحکام اتصال بین فین ها و لوله پایه استفاده می شود که توسط فرآیند جوشکاری ASME Sec.IX ارزیابی می شود.

استحکام کلیدی لوله فین دار دندانه دار ASME SA192

1. خواص مواد:

• مقاومت کششی: لوله های ASME SA192 معمولاً دارای حداقل مقاومت کششی حدود 47000 psi (324 مگاپاسکال) هستند.
• مقاومت تسلیم: حداقل مقاومت تسلیم معمولاً حدود 26000 psi (179 مگاپاسکال) است.
• ازدیاد طول: مواد باید شکل پذیری خوبی داشته باشند، با ازدیاد طول معمولاً حدود 35٪ در 2 اینچ.

2. طراحی فین:

• ارتفاع و ضخامت فین: ارتفاع و ضخامت فین ها می تواند بر استحکام کلی لوله تأثیر بگذارد. فین های ضخیم تر و کوتاه تر به طور کلی استحکام و راندمان انتقال حرارت بهتری را ارائه می دهند.
• الگوی دندانه دار: الگوی دندانه دار (عمق و فرکانس) می تواند بر استحکام مکانیکی و عملکرد حرارتی تأثیر بگذارد. طراحی مناسب تضمین می کند که فین ها به نقاط ضعف تبدیل نشوند.
• شرایط عملیاتی: دما: لوله های ASME SA192 برای سرویس در دمای بالا طراحی شده اند. استحکام مواد با افزایش دما کاهش می یابد، بنابراین در نظر گرفتن حداکثر دمای عملیاتی مهم است.

3. شرایط عملیاتی:

• دما: لوله های ASME SA192 برای سرویس در دمای بالا طراحی شده اند. استحکام مواد با افزایش دما کاهش می یابد، بنابراین در نظر گرفتن حداکثر دمای عملیاتی مهم است.
• فشار: لوله ها باید در برابر فشار داخلی دیگ بخار یا مبدل حرارتی مقاومت کنند. ضخامت دیواره لوله یک عامل مهم در مهار فشار است.

4. فرآیند تولید:

• ساخت بدون درز: لوله های ASME SA192 بدون درز هستند که به طور کلی استحکام و قابلیت اطمینان بهتری را در مقایسه با لوله های جوش داده شده ارائه می دهند.
• اتصال فین: روش اتصال فین ها (به عنوان مثال، اکستروژن، جوشکاری) می تواند بر استحکام کلی تأثیر بگذارد. اتصال مناسب تضمین می کند که فین ها تحت تنش های عملیاتی جدا نشوند.

• استانداردها و انطباق لوله فین دار دندانه دار ASME SA192

• کد دیگ بخار و مخزن تحت فشار ASME: اطمینان حاصل کنید که لوله ها با بخش های مربوطه ASME BPVC، به ویژه بخش I برای دیگ های بخار قدرت و بخش VIII برای مخازن تحت فشار مطابقت دارند.
• آزمایش و بازرسی: روش های آزمایش غیر مخرب (NDT) مانند آزمایش اولتراسونیک (UT) و آزمایش هیدرواستاتیک اغلب برای اطمینان از یکپارچگی لوله ها مورد نیاز است.
