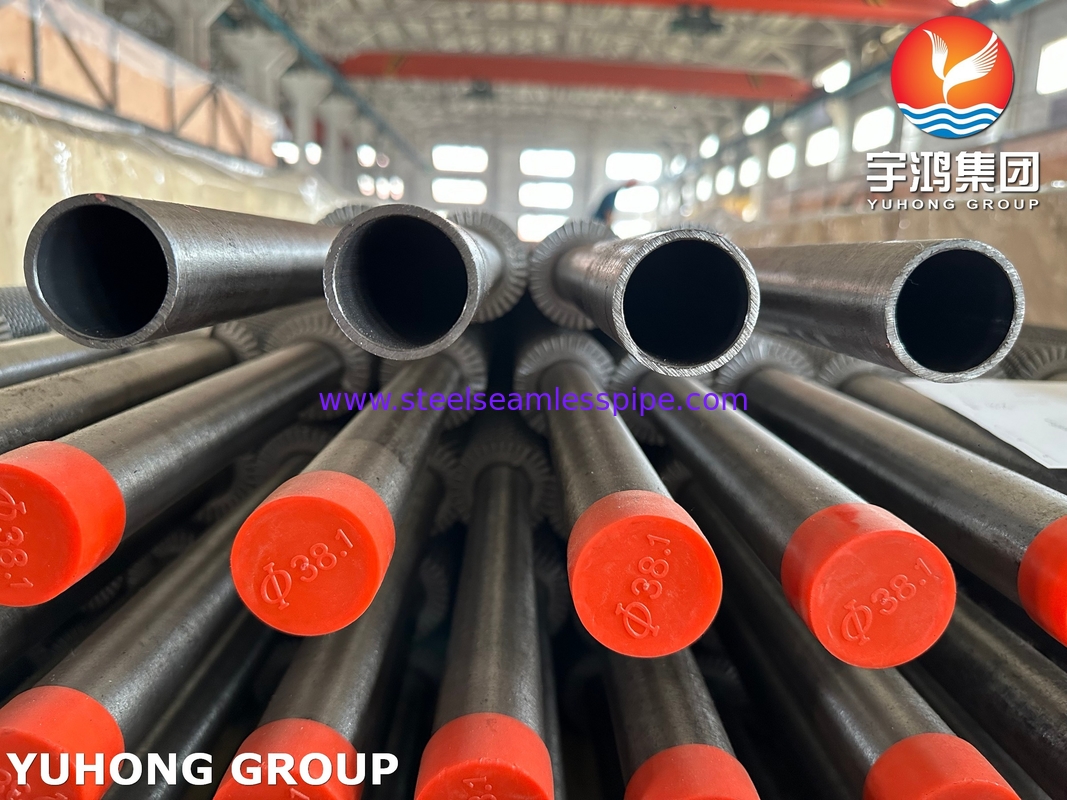

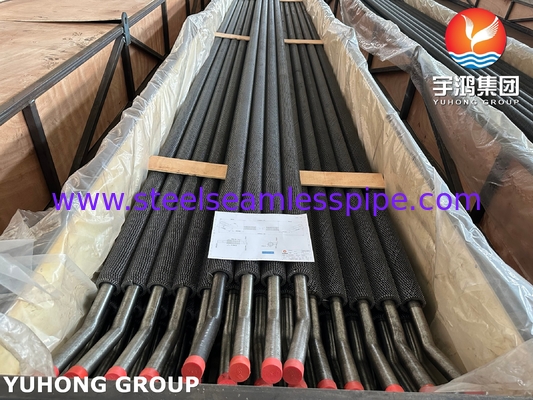

ASTM A213 / ASME SA213 T22 HFW لوله دو بندر می تواند U Bend برای گرما بازیابی بخار ژنراتور
SA213 این یک مشخصات بین المللی ASTM است که شامل لوله های فولادی فریت و آستنیتیک فولادی، سوپر هیتر و مبادله گرما برای کاربردهای درجه حرارت بالا است.
مقاومت خوب در برابر اکسیداسیون و خوردگی در دمای بالا در مقایسه با فولاد کربن. مقاومت خوب در برابر حمله هیدروژن و جوش و شکل پذیری خوب.بخار سوپر هیتر و لوله های گرمایش مجدد، لوله های مبادله گرما در پالایشگاه ها، کارخانه های پتروشیمی و نیروگاه ها، به ویژه آنهایی که بین 500 °C و 600 °C (930 °F - 1110 °F) کار می کنند.
HFW FIN TUBE ، ماده نوار به صورت طولی به لوله پایه با جوش دادن با فرکانس بالا یا جوش مقاومت تماس جوش داده می شود. این فرآیند سریع و اقتصادی است.
Fin: یک نوار مستمر از فلز (معمولا فولاد کربن یا فولاد ضد زنگ) که به صورت مارپیچی پیچیده شده و به سطح بیرونی لوله پایه متصل شده است.باله ها به طور قابل توجهی سطح انتقال گرما را افزایش می دهند.
نوار بالدار: نوار بالدار در فواصل منظم در امتداد ارتفاع خود شکاف خورده یا برش داده می شود. به جای یک دیوار بالدار مستمر جامد، این یک سری از برگه ها یا بخش های کوچک است.
مزایا:
آشفتگی افزایش یافته: باله های میخکوب شده به طور موثر لایه مرزی گاز جریان در باله ها را نسبت به باله های معمولی مختل می کنند و ضریب انتقال گرما را به طور قابل توجهی بهبود می بخشند.
کاهش آلودگی: شکاف بین باله های نوک دار باعث می شود که عبور خاکستر، دود و سایر ذرات در مقایسه با باله های جامد دشوارتر باشد.
وزن کم: کمی کمتر از باله های جامد با ارتفاع برابر.

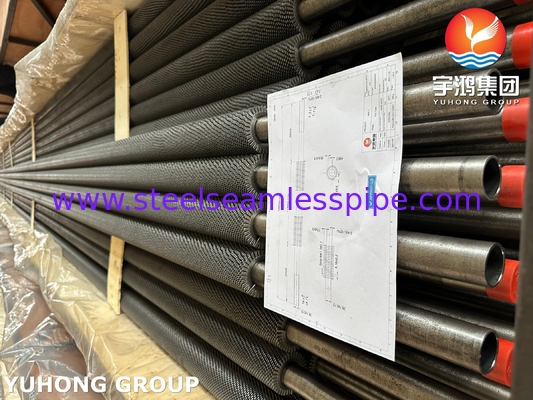

لوله بالدار دندان دار به طور گسترده ای در ژنراتور بخار بازیابی گرما (HRSG) استفاده می شود
دلیل اصلی این است که به طور قابل توجهی کارایی انتقال گرما، توانایی ضد خاکستری / خوردگی و قابلیت اطمینان ساختاری را بهبود می بخشد و به خوبی با شرایط سخت کار HRSG مطابقت دارد.
حل مشکلات اصلی HRSG
کارایی انتقال گرما گاز دود پایین است. ساختار دندان دار لایه مرزی را از بین می برد، آشفتگی را ایجاد می کند و ضریب انتقال گرما را 30-50٪ بهبود می بخشد
گاز دود گرد و غبار است / جمع آوری گرد و غبار آسان است. لبه میله دار لرزش می کند و خود را تمیز می کند تا تجمع خاکستری و انسداد را کاهش دهد
شروع و توقف مکرر + تاثیر استرس حرارتی جوش فرکانس بالا اتصال متالورژیک ، مقاومت کششی ≥ 200 MPa ، مقاومت در برابر ترک خستگی حرارتی
افزایش انتقال گرما: بهبود کارایی تخریبی ژنراتور آشفتگی: دنده ها یا ترک ها (دندان دار) در سطح باله ها باعث می شود گاز دود به تولید گرداب های دوره ای،شکستن لایه مرزی لامینری (منبع اصلی مقاومت حرارتی گاز دود)ضریب انتقال گرما 30-50٪ بالاتر از باله های صاف است و منطقه تبادل گرما با همان نرخ تبادل گرما 20٪ کاهش می یابد.
سطح گرمایش گسترش یافته: طراحی دندان دار باعث افزایش منطقه تبادل گرما موثر در یک فضای محدود می شود (15-25% بیشتر از باله های صاف) ، به ویژه برای طراحی فشرده HRSG مناسب است.
ضد انباشت خاکستری و خود تمیز کردن: تضمین عملکرد طولانی مدت. هنگامی که گاز دود از طریق لبه دنده دار با سرعت بالا جریان می یابد، باعث میکرو لرزش باله می شود.جلوگیری از چسبیدن خاکستر
ترکیب شیمیایی حداکثر %
| درجه |
کربن |
منگنیز |
فسفر |
گوگرد |
سیلیکون |
کروم |
مولیبدن |
| T22 / K21590 |
0.05-015 |
0.30 به صفر60 |
0.025 |
0.025 |
0.50 |
1.90-260 |
0.87-113 |
خواص مکانیکی
| درجه |
قدرت کششی، دقیقه |
قدرت تولید، دقیقه |
طول کششی (٪) |
سختي، مکس |
| T22 / K21590 |
60ksi,415MPa |
30ksi,205MPa |
30 |
163 HB/170 HV |
85 HRB |
کاربرد:
بخاری های تولید برق:
مصرف کننده: از گاز های دود دیگ بخار برای گرم کردن آب تغذیه استفاده کنید. باله های میله دار از آلودگی خاکستری که در فرآیندهای احتراق زغال سنگ / زیست توده رایج است جلوگیری می کند.
ابرگرمکن ها و دوباره گرمکن ها: بخار را به دمای بسیار بالا گرم کنید (معمولاً 540-565 ° C / 1000-1050 ° F). T22 قدرت خزیدن لازم را فراهم می کند؛ باله های نوک دار انتقال گرما را در گازهای دود آلود خاکستری بالا افزایش می دهد.
پیش گرم کننده های هوا (Ljungström/Regenerative): گرمای گاز های دود را برای پیش گرم کردن هوا احتراق بازیابی می کنند.
ژنراتورهای بخار بازیافت گرما (HRSG):
تبخیر کننده ها، اقتصاد دهنده ها، ابرگرمکن ها، گرمکن ها: در نیروگاه های چرخه ترکیبی استفاده می شود. T22 بخار با فشار بالا / دمای بالا را اداره می کند.باله های میله دار به طور موثر گرما را از گاز های خروجی توربین نسبتاً تمیز منتقل می کنند در حالی که به طور موثر از انتقال احتمالی جریان بالا یا آلودگی لوله جلوگیری می کنند.
پالایشگاه ها و کارخانه های پتروشیمی:
بخاری و کوره های فرآیند (خاری های آتش): لوله های بخش کنوکشن (به عنوان مثال بخاری خام، بخاری خلاء، بخاری کوکر، بخاری ریفورم). T22 در برابر خوردگی سولفیداسیون در دمای بالا مقاومت دارد.باله های میله دار باعث افزایش بهره وری انتقال گرما و جلوگیری از آلودگی از کوکس، فلزات کاتالیزور یا دود می شود.
دنده های حرارتی فاضلاب (WHB):
بازیافت گرما از جریان های فرآیند (به عنوان مثال، گاز دخانیات FCC، گاز دخانیات اصلاح کننده). T22 تولید بخار را مدیریت می کند؛ باله های نوک دار برای ذرات یا گاز های کوکس مناسب است.
اصلاح کننده های نیروگاه هیدروژن:
لوله های بخش کنوکشن در معرض گاز های دود با دمای بالا قرار دارند.
پردازش شیمیایی:
خنک کننده ها/گرمکن های گاز فرایندهای با دمای بالا: فولاد های کرومیوم-مولیبدن در صورتی مورد نیاز هستند که جریان گاز حاوی ذرات، مواد تثبیت پذیر یا مستعد آلودگی باشد و دمای بالا باشد.
دستگاه های گرمایش هوا:
سیستم های صنعتی از گرمای فاضلاب از کوره ها یا کوره ها برای گرم کردن هوا احتراق استفاده می کنند، به ویژه زمانی که گاز دود کثیف است.
