لوله فلک جامد ASTM A335 P9 فلک مواد CS گرما بازیابی بخار ژنراتور

لوله پره دار جامد ASTM A335 P9 جنس پره CS برای بازیابی حرارت دیگ بخار

مشخصات مواد

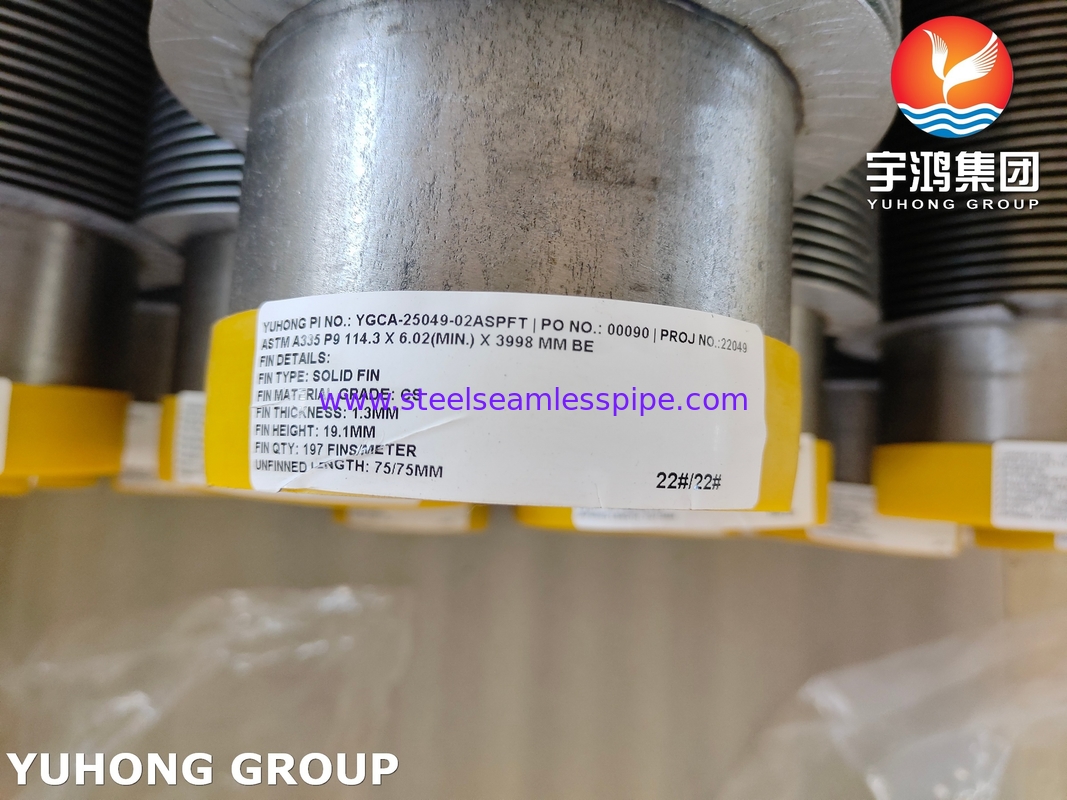

 لوله پایه (ASTM A335 P9):

 فولاد آلیاژی کروم-مولیبدن (Cr-Mo) با مقاومت خوب در برابر حرارت بالا و خوردگی.

 ترکیب: ~9% Cr، ~1% Mo، متعادل شده با Fe.

 کاربردهای رایج: نیروگاه ها، پالایشگاه ها، خدمات با دمای/فشار بالا (تا ~650 درجه سانتیگراد/1200 درجه فارنهایت).

ساخت لوله پره دار

• نوع: لوله پره دار جامد (پره ها به لوله پایه جوش داده شده یا به طور یکپارچه اکسترود شده اند).
• روش های اتصال پره:
• جوشکاری با فرکانس بالا (HFW): رایج ترین روش برای پره های CS روی لوله های آلیاژی.
• پره های اکسترود شده: مواد لوله پایه تغییر شکل داده می شوند تا پره ها ایجاد شوند (برای P9 به دلیل سختی آن نادر است).

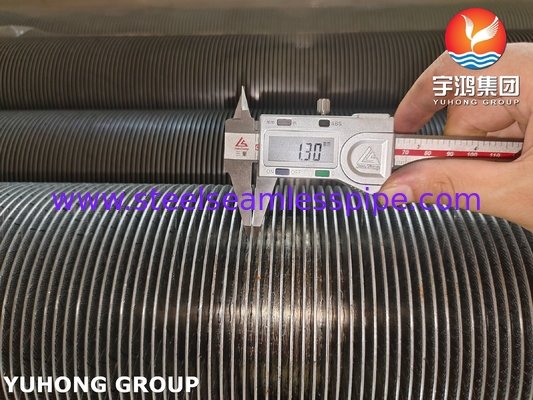

• ابعاد پره:
• ارتفاع: 5 تا 16 میلی متر (معمولی).
• تراکم: 5 تا 11 پره در اینچ (FPI)، بسته به نیازهای انتقال حرارت.

ملاحظات عملکرد

رسانایی حرارتی: پره های CS راندمان انتقال حرارت کمتری نسبت به پره های آلومینیومی دارند اما قوی تر هستند.

محدودیت های دما:

لوله P9: تا 650 درجه سانتیگراد (1200 درجه فارنهایت).

پره های CS: حداکثر ~400 درجه سانتیگراد (750 درجه فارنهایت)؛ فراتر از این، اکسیداسیون/رسوب رخ می دهد.

مقاومت در برابر خوردگی:

P9 در برابر اکسیداسیون/سولفیداسیون مقاومت می کند. پره های CS ممکن است در محیط های خورنده به پوشش هایی (مانند گالوانیزه، آلومینیوم) نیاز داشته باشند.

کاربردها:

- مبدل های حرارتی: دیگ های بخار، اکونومایزرها، هیترهای هوا.

- صنایع فرآیندی: پالایشگاه ها، کارخانه های پتروشیمی (برای جریان های گاز/مایع با دمای بالا).

- تولید برق: سیستم های بازیابی حرارت اتلافی.

مشخصات:
