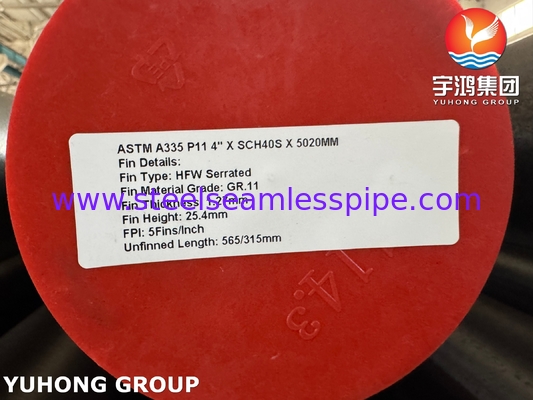

1. A335 P11 اصول مواد لوله های بالدار دنده دار
ترکیب و خواص:
ASTM A335 P11 (درجه 11) یک فولاد آلیاژ کروم-مولیبدن با C: 0.05 ٪ 0.15 ٪ ، Cr: 1.00 ٪ 1.50 ٪ و Mo: 0.44 ٪ 0.65 ٪ 167 است.و طول کششی ≥30٪، تضمین انعطاف پذیری در زیر چرخه حرارتی.
درمان حرارتی: لوله ها از طریق گرم کردن کامل یا عادی سازی + هشداری (≥650 °C) برای بهینه سازی ثبات و سختی میکروسروکی انجام می شوند.
محدودیت های سرویس: دمای کار تا 550°C، با انتقال شکننده به کشنده در -43.5°C.
2. A335 P11 مزایای طراحی لوله بالدار
انتقال گرما بهبود یافته: سیم کشی ها مساحت سطحی را در مقایسه با باله های صاف 40٪ تا 60٪ افزایش می دهند و تبادل حرارتی را در دیگ ها و مبادلات گرما تسریع می کنند.
تحرک آشفتگی: لبه های متراکم جریان لامینری را مختل می کنند، مقاومت لایه مرزی را کاهش می دهند و کارایی رسانایی حرارتی را تا 15٪ افزایش می دهند.
ثبات حرارتی: در ۵۴۰ درجه سانتیگراد، P11 ۶۶٫۱ MPa مقاومت شکستگی فشار ekstrapolated را حفظ می کند، جلوگیری از تغییر شکل تحت بارهای پایدار.
3. A335 P11 لوله بالدار دنده دار کاربردهای کلیدی
مبادلات گرما: این باله ها مساحت سطح برای تبادل گرما را افزایش می دهند و باعث بهبود بهره وری حرارتی در انتقال گرما بین مایعات می شوند.
بخاری ها: در محیط های با دمای بالا برای افزایش انتقال گرما از گاز های احتراق به آب یا بخار استفاده می شود.
کارخانه های پتروشیمی: از فرآیندهایی که نیاز به مدیریت گرمای کارآمد دارند، مانند در راکتورها و ستون های تقطیر پشتیبانی می کند.
نیروگاه های برق: یک جزء در سیستم های خنک کننده توربین ها و تهویه کننده ها، جایی که حذف گرمای کارآمد برای عملکرد بهینه ضروری است.
صنایع نفت و گاز: در سیستم های لوله کشی استفاده می شود که انتقال گرما برای حمل مایعات در دمای بالا حیاتی است.
4. A335 P11 قدرت لوله های بالدار دنده دار در مقابل گزینه های دیگر
پارامتر P11 باله های فلز کربن
حداکثر دمای عملیاتی 550°C ≤350°C
مقاومت در برابر اکسیداسیون عالی (طبقه Cr-Mo) ضعیف
طول عمر خستگی حرارتی 100000+ چرخه 20000-40000 چرخه
5. A335 P11 تولید لوله های بالدار و کنترل کیفیت
ساخت باله: رولینگ سرد یا ماشینکاری دقیق لوله های P11، پس از آن درمان های حرارتی برای کاهش استرس.
آزمایش:
آزمایشات فشار هیدروستاتیک (بر اساس ASTM A999)
بازرسی ماوراء الصوت / جریان گرد و غبار برای نقایص > 12.5٪ ضخامت دیوار
6. A335 P11 لوله های بالدار دنده دار سوالات عمومی
س: مقایسه P11 با P22 چگونه است؟
A: P22 (2.25Cr-1Mo) تحمل دمای بالاتر (≤580 °C) را ارائه می دهد اما هزینه 20٪ 30% بیشتر است؛ P11 اقتصاد و عملکرد را برای ≤550 °C متعادل می کند.
س: روش های جوش برای باله های P11؟
A: برای جلوگیری از ترک، از پرکننده ER80S-B2 / TIG-R30 با گرم کردن قبلی (200°C تا 300°C) و ترمینگ پس از جوش (650°C تا 705°C) استفاده کنید.
س: نرخ خوردگی قابل قبول؟
ج: حداکثر 0.2 میلی متر در سال در خدمات بخار؛ نظارت منظم UT توصیه می شود.
سوال: انطباق با استانداردها؟
ج: با ASTM A335M-2021 برای ابعاد/شیمی اداره می شود.
