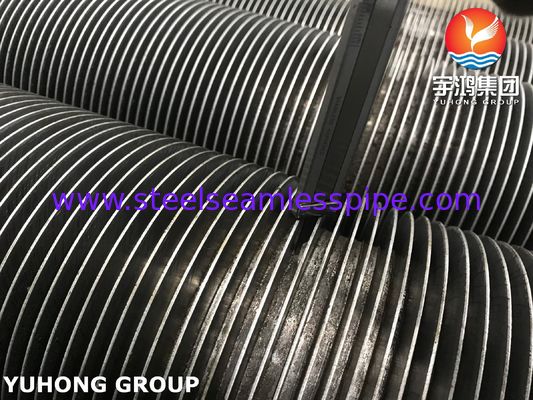

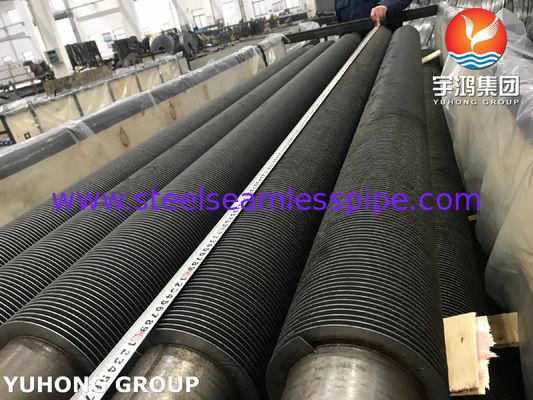

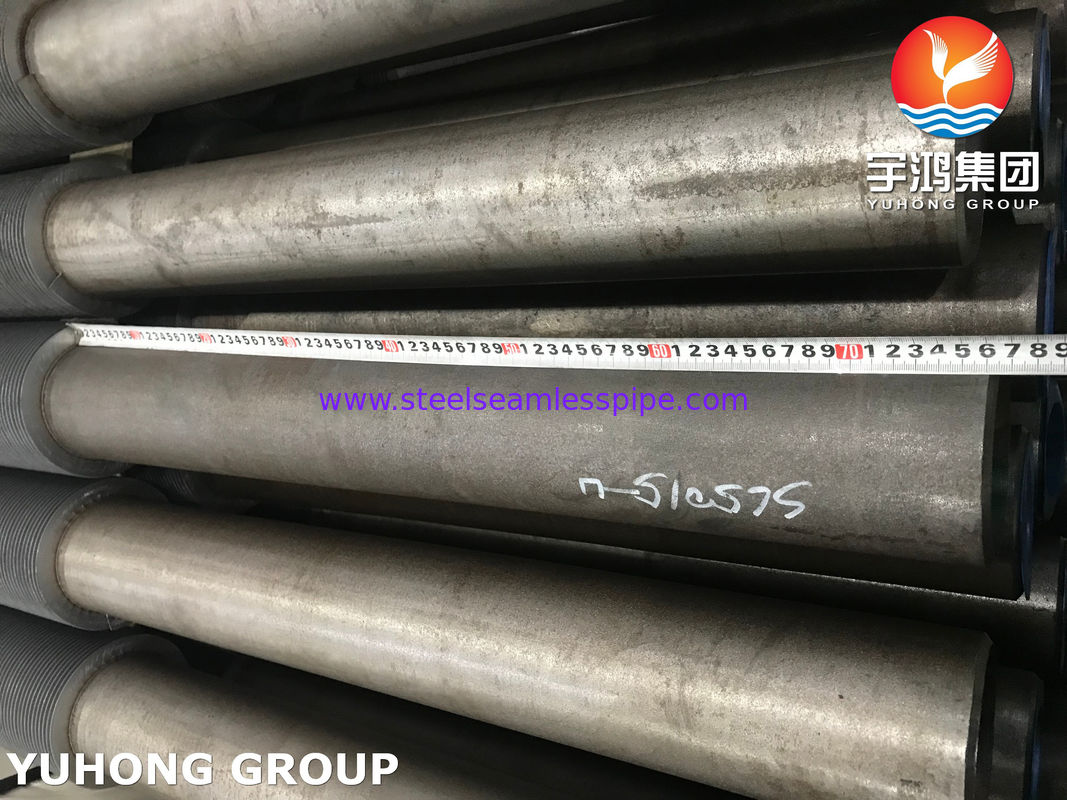

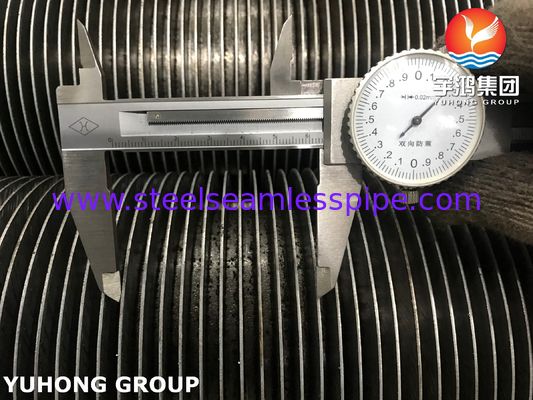

ASTM A213 T9 لوله های HFW فلز آلیاژ برای تولید انرژی حرارتی و هسته ای
مشخصات کلی لوله های فلک دار HFW
اندازه بیش از حد لوله پایه: 15.88-219.1mm
ارتفاع باله: 5-50mm
ضخامت باله: 0.8-3.0mm
ارتفاع باله: طبق درخواست مشتری.
پایان: پایان صاف، پایان پیچیده
هيچ ناحيه اي از دو طرف نهفته نيست:به عنوان درخواست مشتری
لوله های پایه برای لوله های پرنده HFW معمولا: CS / SS / AS هستند.
جزئیات ASME SA213 لوله K90941
ASME SA213لوله های فولادی فلرتیک و آستنیتیک بدون درز، سوپر هیتر و مبادله گرما، که در درجه های T5، TP304 و غیره نامگذاری شده اند، برای دیگ، سوپر هیتر، مبادله گرما استفاده می شود.یا لوله های تهویه و سایر کاربردهای دیگر.
ترکیب شیمیایی (٪)
| درجه |
C |
م |
P |
سو |
آره |
Cr |
مو |
| T9 |
0.15 |
0.30 به صفر60 |
0.025 |
0.025 |
0.25-100 |
8.00-10.00 |
0.90-1.00 |
خواص مکانیکی
| درجه |
قدرت کششی، دقیقه |
قدرت بازده (0.2٪ آفست، دقیقه) |
کشش |
برینل/ویکرز |
"راکول" |
| T9 |
ksi-60,MPa-415 |
ksi-30، MPa-205 |
30 درصد |
179 HBW/190 HV |
89 HRB |
صنایع مرتبط
1تولید برق
لوله های بالدار در دیگها، ژنراتورهای بخار بازیافت گرما (HRSG) و اقتصادی برای بهبود بهره وری تبادل گرما در نیروگاه های حرارتی و هسته ای.
2پتروشیمی و پالایش نفت
لوله های بالدار در بخاری ها، ریفورمرها و سیستم های بازیابی گرما ضایعات برای مقاومت در برابر دمای بالا و محیط های خوردنی.
3. تهویه مطبوع و یخچال
بخشی از خنک کننده های هوا، رادیاتورها و تهویه کننده ها برای سیستم های کنترل آب و هوا تجاری و صنعتی.
4. گرمایش فرآیند صنعتی
استفاده می شود در سیستم های خشک کردن، کوره ها و راکتورهای شیمیایی که توزیع گرمای یکنواخت حیاتی است.
5. دریایی و دریایی
لوله های بالدار در مبادلات گرما در کشتی و واحدهای ترشح به دلیل دوام آنها در شرایط شور.
6. تبدیل زباله به انرژی و کنترل محیط زیست
اجزای مهم در سیستم های تصفیه گاز دود، بازیابی گاز های خروجی و سوختگی برای کاهش انتشار گازهای گلخانه ای.
ظرفیت کارخانه
برای لوله های HFW، باطول دو خط تولید برای ساخت لوله های بالدار کمتر از 25 متر است و دو خط تولید دیگر می توانند به 30 متر برسند.
مشخصات انواع مختلف لوله های بالدار
| نوع |
توضیحات |
لوله پایه |
مشخصات باله (ملی متر) |
| بیش از حد (ملم) |
ارتفاع باله |
ارتفاع باله |
ضخامت باله |
| جاسازی شده |
لوله باله نوع G |
16 تا 63 |
2.1 تا 5 |
<17 |
-0.4 |
| خارج شده |
فلز واحد فلز ترکیب |
8 تا 51 |
1.6 تا 10 |
<17 |
0.۲-۰4 |
| لوله بالدار پایین لوله بالدار T |
10 تا 38 |
0.6 ~ 2 |
<1.6 |
-0.3 |
| لوله بامبو لوله موج دار |
16 تا 51 |
8.0 تا 30 |
<2.5 |
/ |
| زخم |
لوله بالدار نوع l/kl/ll |
16 تا 63 |
2.1 تا 5 |
<17 |
-0.4 |
| رشته |
لوله باله رشته ای |
25 تا 38 |
2.1-3.5 |
<20 |
0.۲-۰5 |
| نوع U |
لوله نوع U |
16 تا 38 |
/ |
/ |
/ |
| جوشکاری |
لوله های فلک جوش HF |
16-219 |
۳ تا ۲۵ |
5 تا 30 |
0.8-3 |
| لوله بالدار نوع H/HH |
25 تا 63 |
8 تا 30 |
<200 |
1.۵-۳5 |
| لوله بالدار |
25-219 |
8 تا 30 |
۵ تا ۳۵ |
φ5-20 |
لوله / لوله پایه:
1فولاد ضد زنگ: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2فولاد دوگانه / فوق دوگانه: ASME SA789/A789 ، ASME SA790/A790
3فولاد کربن: ASME SA106/ASTM A106 ، ASME SA179/ASTM A179 ، ASME SA192/ASTM A192 ، ASTM A214 ، ASTM A210
4فولاد آلیاژ:ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5فولاد آلیاژ نیکل: آلیاژ هیستال / انکونل / نیکل خالص / آلیاژ NS / آلیاژ مس
مواد باله:فولاد آلیاژ، فولاد ضد زنگ، فولاد کربن
