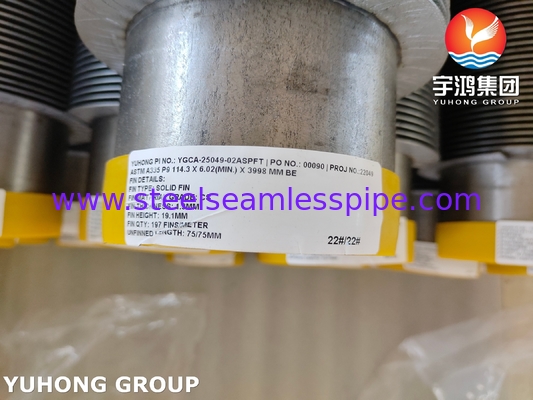

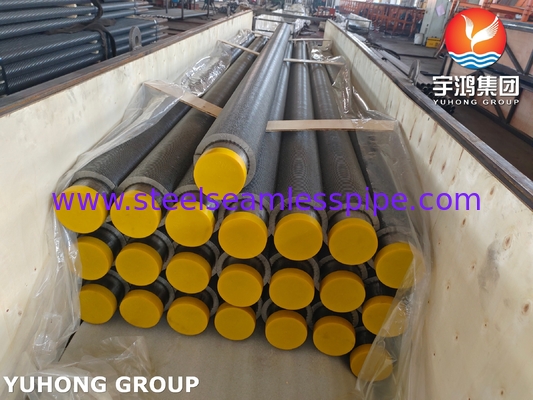

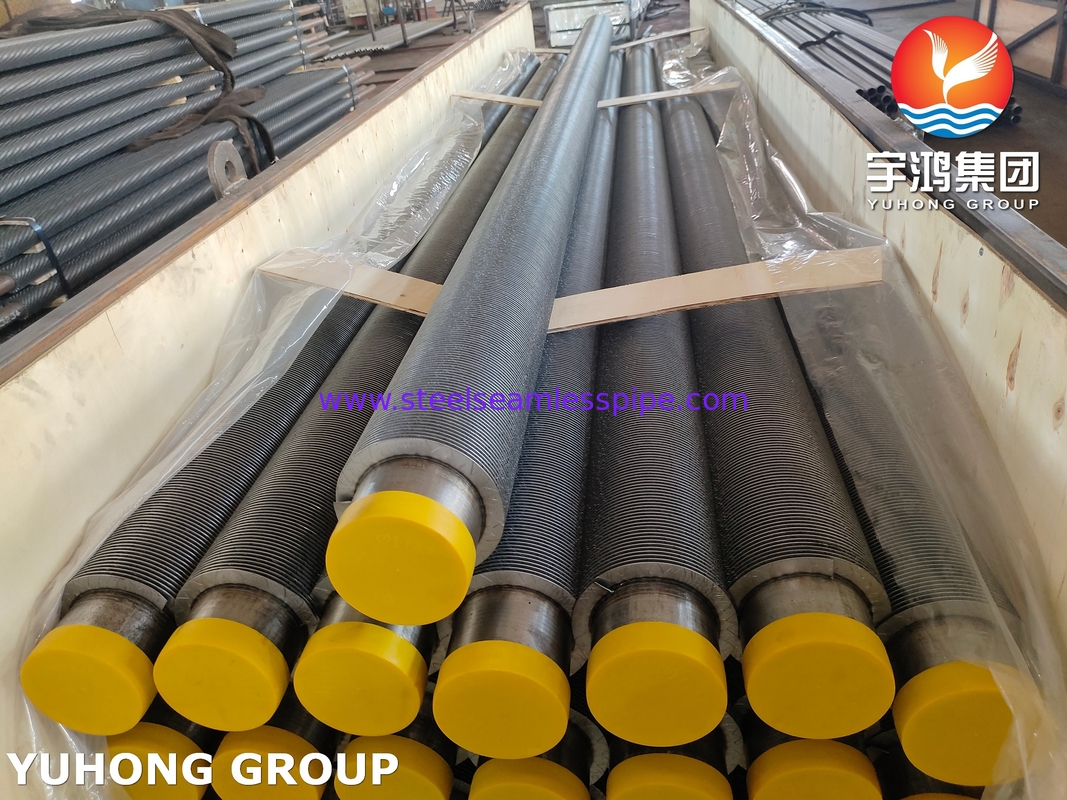

ASTM A335 P9 Soild Fin Tube چیست؟
مواد لوله پایه: ASTM A335 P9:
ASTM A335 P9 یک نوع فولاد آلیاژ کروم - مولیبدن است که به دلیل مقاومت در دمای بالا و مقاومت در برابر اکسیداسیون شناخته می شود.
این به طور گسترده ای در برنامه های تولید برق، پتروشیمی و پالایشگاه استفاده می شود که در آن خدمات دمای بالا مورد نیاز است.
این ماده مقاومت خوبی در برابر خوردگی گوگرد و ثبات ساختاری در معرض فشار حرارتی بالا دارد.
لوله باله چیه؟
آلیاژ P9 قابلیت جوشکاری و شکل گیری بسیار خوبی را نشان می دهد که آن را برای ساخت اجزای مبادله گرما مناسب می کند.
لوله های بالدار جامد لوله های یکپارچه بالدار هستند که بالدارها به طور مستقیم از مواد لوله شکل می گیرند یا به طور محکم از طریق یک فرآیند قوی مانند اکستروز یا جوش متصل می شوند.آنها برای انتقال گرمای کارآمد در محیط های سخت طراحی شده اند، از جمله شرایط دمای بالا و فشار بالا که معمولا در دیگها، بخاری ها و خنک کننده های گاز فرآیند یافت می شود.
انواع لوله های بالاب و مشخصات مواد:
مرجع اندازه برای انواع مختلف لوله های بالدار
| نوع | توضیحات | لوله پایه | مشخصات باله (ملی متر) |
| بیش از حد (ملم) | ارتفاع باله | ارتفاع باله | ضخامت باله |
| جاسازی شده | لوله باله نوع G | 16 تا 63 | 2.15 | <17 | -0.4 |
| خارج شده | فلز واحد فلز ترکیب | 8 تا 51 | 1.6-10 | <17 | 0.۲-۰4 |
| لوله بالدار پایین لوله بالدار T | 10 تا 38 | 0.6-2 | <1.6 | -0.3 |
| لوله بامبو لوله موج دار | 16 تا 51 | 8 تا 30 | <2.5 | / |
| زخم | لوله بالدار نوع l/kl/ll | 16 تا 63 | 2.15 | <17 | -0.4 |
| رشته | لوله باله رشته ای | 25 تا 38 | 2.1-3.5 | <20 | 0.۲-۰5 |
| نوع U | لوله نوع U | 16 تا 38 | / | / | / |
| جوشکاری | لوله های فلک جوش HF | 16-219 | 3 تا 25 | 5 تا 30 | 0.8-3 |
| لوله بالدار نوع H/HH | 25 تا 63 | 8 تا 30 | <200 | 1.۵-۳5 |
| لوله بالدار | 25-219 | 8 تا 30 | 5 تا 35 | φ5-20 |
ترکیب شیمیایی ((%)
| P9 ترکیب شیمیایی(%) |
| عنصر | C | آره | Cr | م | P | مو | S |
| محدوده | ≤0.15 | 0.50-100 | 8.00-10.00 | 0.30 به صفر60 | ≤ 0.025 | 0.9-110 | ≤0.025 |
خواص مکانیکی
| ASTM A335 P9خواص مکانیکی |
| قدرت کششی | قدرت تولید | سختی | کشش |
| 415MPa | ≥205MPa | ≤ 179HB | 30 درصد |
مواد معادل P9
| UNS | BS | آی اس او | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | ۳۶۰۴- ۶۲۰ | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
کاربردهای ASTM A335 P9 HFW Solid Fin Tube
1سیستم های بازیابی گرما در پالایشگاه ها و کارخانه های شیمیایی
2- عناصر دیگ و سوپر هیتر در نیروگاه های حرارتی
3.گرمکن ها و خنک کننده های گاز فرآوری
4پیش گرم کننده هوا و اقتصادی کننده هوا
5مبادلات لوله های بالدار با دمای بالا در واحدهای بازیابی گوگرد
مزیت های رقابتی
1لوله پایه بی درهم با کیفیت بالا که اطمینان از قابلیت اطمینان تحت فشار را تضمین می کند
2باله ها به صورت یکپارچه ساخته می شوند یا با نفوذ کامل برای تماس حرارتی برتر و قدرت مکانیکی جوش داده می شوند.
3قادر به کار در دمای تا 600 درجه سانتیگراد
4پشتیبانی مهندسی سفارشی برای بهینه سازی عملکرد برای برنامه های کاربردی خاص
5انطباق کامل با ASME، ASTM و استانداردهای خاص مشتری
