ASTM A179 فولاد کربن U Bend لوله های دارای باله طولی برای پروژه های پالایش نفت

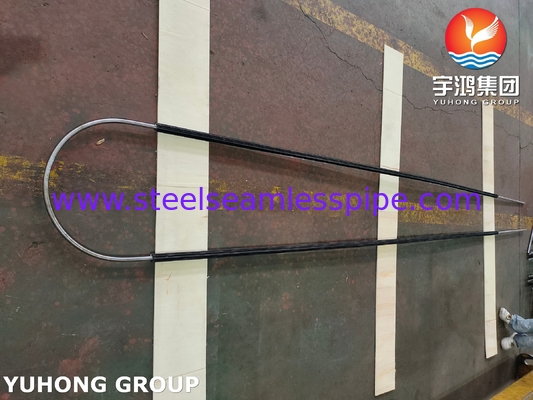

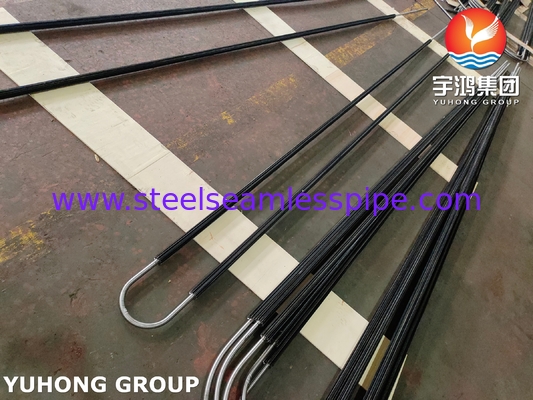

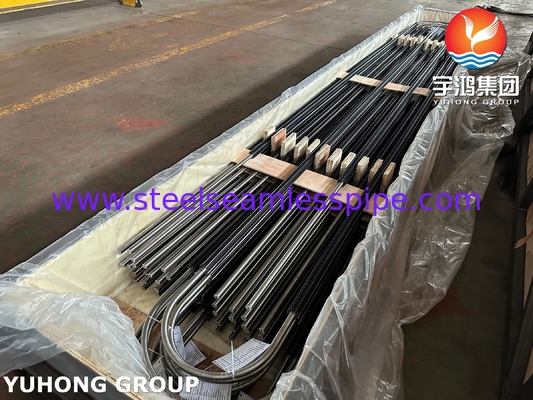

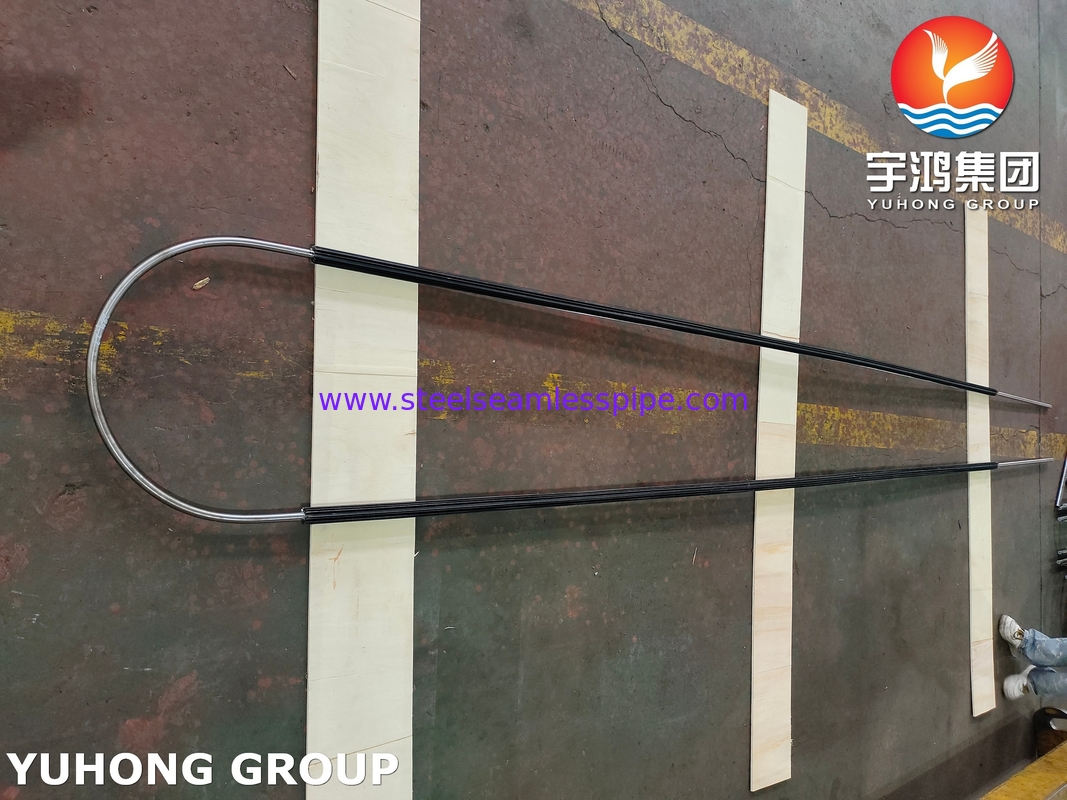

لوله های پره دار طولی جوش داده شده U شکل فولاد کربنی ASTM A179 برای پروژه های پالایش نفت

لوله های پره دار طولی مشابه لوله های پره دار مارپیچی جوش داده شده هستند. این ساختار جوشکاری می تواند در هر کاربرد انتقال حرارت واقعی استفاده شود. ساختار پره دار طولی معمولاً در کاربردهای پوسته و لوله استفاده می شود، با انتقال حرارت بین سیال عبوری از سوراخ های لوله های پره دار و سیال عبوری از سوراخ های پوسته.

فرآیند تولید: لوله های پره دار طولی با جوشکاری مقاومتی پره ها در طول لوله تولید می شوند. پره ها U شکل هستند. لوله پایه به طول مناسب بریده می شود و سپس پره ها جهت گیری شده و به صورت مقاومتی در طول لوله جوش داده می شوند.

مواد لوله/لوله پایه رایج: فولاد کربنی / آلیاژی (A106، A179، A335 P5، P22، P9 و غیره)؛ فولاد ضد زنگ TP304، TP316L، TP321 و غیره؛ آلیاژ مس CuNi 70/30، CuNi 90/10 و غیره و مواد دیگر. به طور کلی، جنس پره ها با جنس لوله های پایه یکسان است.

مزایا

1. افزایش راندمان انتقال حرارت در فضای موثر.

2. کاهش فضای نصب مورد نیاز برای سطوح انتقال حرارت.

3. کاهش هزینه تجهیزات در عین حفظ قابلیت اطمینان عملیاتی بالا.

4. کاهش افت فشار در سمت لوله، سپس کاهش هزینه عملیاتی.

5. افزایش سفتی لوله فولادی و افزایش مقاومت آن در برابر زلزله.

6. تقویت انتقال حرارت، کاهش مقاومت جریان و مصرف فلز.

آزمایشات: آزمایش کشش عرضی یا طولی، آزمایش مسطح سازی، اندازه دانه، آزمایش شعله ور شدن، آزمایش فلنج، آزمایش سختی، آزمایش هیدرواستاتیک یا آزمایش الکتریکی غیر مخرب.

Tسناریوهای کاربردی معمولی در پالایشگاه نفت1. پیش گرمکن هوا در کوره گرمایشی (پیش گرمکن هوا): با استفاده از هوای احتراق با دمای پایین، گرمای باقیمانده از گاز دودکش با دمای بالا را بازیابی می کند. این یک کاربرد کلاسیک از لوله های پره دار طولی است. گاز دودکش از سمت پوسته (سمت پره دار) عبور می کند و هوا از سمت لوله عبور می کند.

2. مبدل حرارتی محصولات/خوراک های واکنش واحد راکتور و هیدروژناسیون: از محصولات واکنش داغ برای پیش گرم کردن مواد خام سرد استفاده کنید. گاز فرآیند از سمت پوسته (سمت پره) عبور می کند.

3. خنک کننده ها برای گاز طبیعی و گاز پالایشگاهی: خنک کردن جریان های مختلف گاز فرآیند.

4. خنک کننده های هوا: اگرچه خنک کننده های هوا معمولاً از لوله های پره دار افقی استفاده می کنند، اما در موارد خاص، از لوله های پره دار عمودی نیز استفاده می شود. فن های هوا، هوا را مجبور می کنند تا روی دسته های لوله پره دار بوزد و سیال فرآیند را در داخل لوله ها خنک کند.
