لوله گيرشده با باله هاي نوع G

لوله های فلزی G-type با عملکرد بالا برای انتقال گرما کارآمد

لوله های جفت شده G-Type Fined (همچنین به عنوان G-Fin یا لوله های جفت شده Grooved شناخته می شوند) بهره وری برتر انتقال گرما را در کاربردهای سخت صنعتی ارائه می دهند.این لوله ها دارای یک لوله پایه بی سیم از فولاد کم کربن ASTM A179 با باله های آلومینیومی هستند که به طور مکانیکی در یک شکاف مارپیچی دقیق در سطح لوله نصب شده اند.

این پیوند مکانیکی قوی تماس حرارتی عالی، مقاومت در برابر دمای بالا (تا حدود ۳۵۰ تا ۴۰۰ درجه سانتیگراد) و دوام طولانی مدت تحت چرخه حرارتی و ارتعاش را تضمین می کند.سازندگان و مهندسان به طور گسترده ای این لوله ها را برای مبادلات گرما خنک کننده هوا انتخاب می کنند، تهویه کننده ها و سایر سیستم های بازیابی گرما

ماده محصول: لوله پایه فولاد کربن بی سیم ASTM A179 + باله های آلومینیومی

مواد لوله پایه: ASTM A179 / ASME SA179 لوله های فولادی کم کربن سرد بدون درز ، ایده آل برای مبادلات گرما و تهویه کننده ها به دلیل شکل گیری عالی ، جوش و رسانایی حرارتی.

مواد باله: آلومینیوم خالص (معمولاً آلیاژ 1060 یا 1100) ، به دلیل رسانایی حرارتی برجسته ، خواص سبک وزن و مقاومت در برابر خوردگی در شرایط جوی انتخاب شده است.

ترکیب شیمیایی

لوله پایه (ASTM A179 فولاد کربن)

باله ها (آلیاژ آلومینیوم 1060 - معمولی)

ساختار لوله های بالدار و فرآیند جاسازی

طرح جاسازی شده G-Type یک پیوند مکانیکی قوی و دائمی ایجاد می کند:

• لوله پایه: لوله فولادی کربن A179 بدون سلسله مقاومت به فشار و یکپارچگی ساختاری را فراهم می کند.

• باله ها: نوار آلومینیومی مستمر تحت فشار.

• فرآیند جاسازی: یک شکاف مارپیچی (حدود 0.25 ∼ 0.5 میلی متر عمق) در دیوار لوله جویا می شود. پایه باله در شکاف قرار می گیرد و فلز لوله جابجا شده به عقب می چرخد تا باله را به طور ایمن قفل کند.این باعث تماس متال به متال با مقاومت حرارتی کم می شود.

این فرآیند اطمینان حاصل می کند که باله ها حتی در دمای بالا، لرزش یا گسترش حرارتی به طور محکم متصل می شوند و از باله های پیچیده یا نوع L در قابلیت اطمینان بالاتر هستند.

ابعاد استاندارد و تحمل

مشخصات معمولی (سمت های سفارشی در دسترس است):

میزان تحمل (استانداردهای معمول صنعت):

• Fin OD: +0 / -0.38 mm (یا همانطور که مشخص شده است)

• ارتفاع باله: ±0.2 mm

• ارتفاع باله: ±1٪

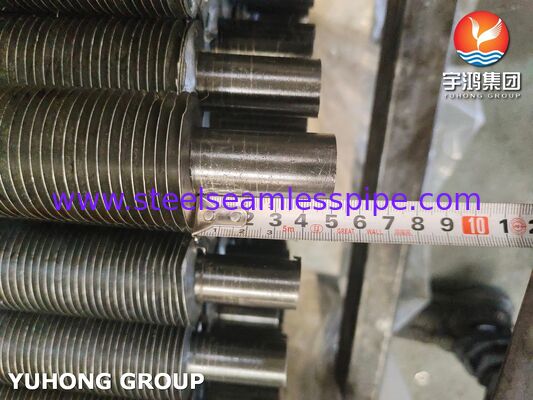

• پایان لوله های برهنه: ±6 mm

• طول: ±3 mm یا بر اساس مشخصات مشتری (به عنوان مثال ±3.2 mm برای <7.3 m)

مزایای عملکرد

• انتقال گرما عالی: پیوند مکانیکی محکم مقاومت تماس را برای بهره وری برتر به حداقل می رساند.

• مقاومت در برابر دمای بالا: مناسب برای کار مستمر تا ۳۵۰ تا ۴۰۰ درجه سانتیگراد است.

• پیوند ماندگار: باله ها در برابر چرخه گرما، لرزش یا جریان هوا با سرعت بالا مقاومت می کنند.

• مقاومت در برابر خوردگی: باله های آلومینیومی در محیط های جوی و خوردگی خفیف عملکرد خوبی دارند.

• طراحی فشرده: افزایش سطح اجازه می دهد تا مبادلات گرما کوچکتر و کارآمدتر باشد.

• قدرت مکانیکی: طراحی جاسازی شده فشار و فشارهای مکانیکی را به طور موثر کنترل می کند.

زمینه های کاربردی دقیق

لوله های فلک دار نوع G در:

• پتروشیمی و پالایشگاه: مبادلات گرما خنک شده با هوا (مبرد کننده های فن فن) ، تهویه کننده ها و بازیابی گرما ضایعات.

• تولید برق: تهویه کننده های بخار، اقتصادی کننده ها و خنک کننده گازهای خروجی توربین.

• نفت و گاز: خنک کننده های فرآیند و سیستم های فشرده سازی گاز.

• صنعت فلز و فولاد: واحد های خنک کننده گاز و بازیابی گرما با دمای بالا.

• پردازش شیمیایی: راکتورها و مهارکننده های ستون تقطیر.

• تهویه مطبوع و یخچال: کمپرسورها و تبخیر کننده های بزرگ هوا خنک شده.

این لوله ها در پروژه هایی برای مشتریان بزرگ در Sinopec، PetroChina و بخش های جهانی برق / فلز سازی اثبات شده اند.

چرا لوله های فلک دار G-Type را انتخاب می کنیم؟

مزایای ما عبارتند از:

• خطوط تولیدی پیشرفته CNC برای کیفیت دقیق و قابل تکرار.

• ردیابی مواد سختگیرانه با گواهینامه های آزمایش کامل کارخانه (EN10204 3.1/3.2).

• پشتیبانی مهندسی سفارشی برای ابعاد خاص، مواد و الزامات عملکرد.

• کنترل کیفیت دقیق: بررسی ابعاد، آزمایش هیدروستاتیک، سختی و بازرسی بصری.

• تجربه صادرات قوی با بسته بندی بهینه شده برای حمل و نقل دریایی به بازارهای سراسر جهان.

لوله های ما با ASTM، ASME و استانداردهای بین المللی مطابقت دارند یا فراتر می روند، اطمینان از عمر طولانی و عملکرد مطلوب در سیستم های انتقال گرما شما.

امروز با ما تماس بگیرید برای نقل قول دقیق، نقشه های فنی یا مشخصات سفارشی. ما به شما کمک می کنیم راه حل مناسب لوله های G-Type را برای حداکثر کارایی و قابلیت اطمینان انتخاب کنید.
