API 661 مبادله گرما خنک کننده هوا، ASME U Stamp گواهی شده برای پالایشگاه نفت

مبدل حرارتی هوا خنک API 661، دارای گواهینامه ASME U Stamp برای پالایشگاه نفت

توضیحات محصول
این مبدل حرارتی خنک‌شونده هوای دارای گواهینامه ASME U Stamp API 661 برای فرآیندهای پالایشگاه نفت با فشار بالا طراحی شده است. با داشتن لوله های فولادی کربنی یا فولادی ضد زنگ، پیکربندی هدر پلاگین یکپارچگی آب بندی مطلق را تحت فشار حداکثر 15 تا 30 مگاپاسکال تضمین می کند. این کولر هوای کم تعمیر که برای فرآیندهای آبی با رسوب سنگین، فراکسیون های تصفیه و شرایط حرارتی شدید طراحی شده است، اتلاف گرمای بهینه و حفظ کامل آب را فراهم می کند.

مشخصات محصول

مقدمه

استاندارد هسته: مطابق با API 661 (مبدل های حرارتی خنک کننده با هوا برای خدمات پالایشگاه عمومی) و کدهای بخش 1 بخش VIII ASME ساخته شده است.

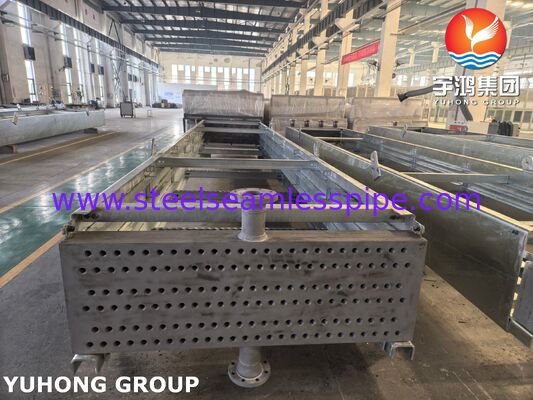

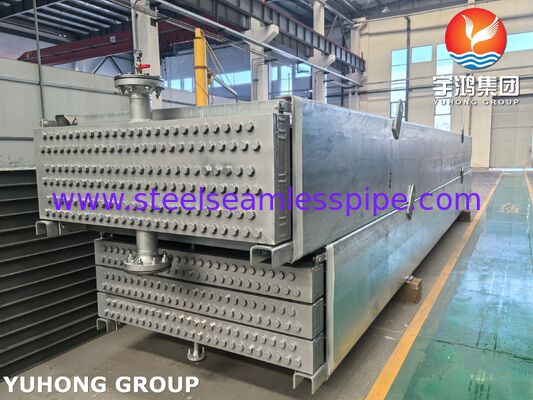

هندسه هدر: ساخته شده از فورجینگ های جامد یا صفحات جوش داده شده سنگین. سوراخ های پلاگین رزوه ای در ورق هدر دقیقاً در مقابل هر انتهای لوله ماشین کاری می شوند.

مکانیسم آب بندی: دسترسی مجزا به لوله و آب بندی فشار از طریق شاخه های رزوه ای با دقت بالا همراه با واشرهای فلزی حاصل می شود.

انطباق: به طور کامل با مهر ASME "U" و ثبت شده در هیئت ملی (NB)، به طور خاص برای محیط های پرفشار و خطرناک پالایشگاهی مهندسی شده است.

مزایای کلیدی

یکپارچگی آب بندی فشار بالا: خطر تاب برداشتن فلنج یا فوران واشر تحت سیکل های حرارتی شدید را از بین می برد. پیکربندی هدر فیش جامد به راحتی در برابر تست هیدرواستاتیک شدید از 15 مگاپاسکال تا 30 مگاپاسکال مقاومت می کند.

تعمیر و نگهداری تک لوله: بازرسی ایزوله، تمیز کردن مکانیکی یا وصل شدن لوله را فعال می کند. اپراتورها می توانند لوله های خاصی را با برداشتن شاخه های جداگانه سرویس کنند و از نیاز به جداسازی کل هدر جلوگیری کنند.

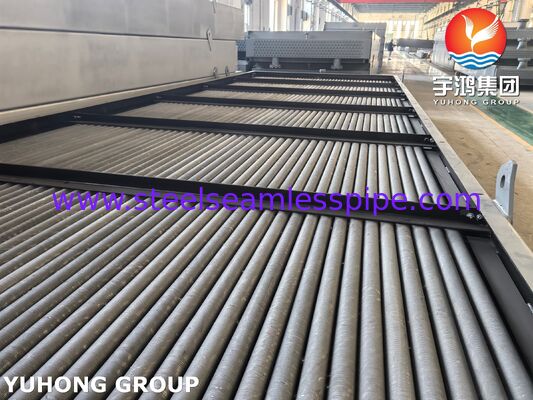

ساخت دقیق: * مواد (MOC): لوله های پایه از فولاد کربن SA106B یا فولاد ضد زنگ SA213-TP316L استفاده می کنند که به صورت مکانیکی با پره های آلومینیومی مارپیچی به هم چسبیده اند.

اتصال رباتیک: ربات‌های جوشکاری خودکار Yuhong، ترکیبی از جوشکاری با افزایش قدرت و آب‌بندی را برای تضمین اتصالات بدون نشت انجام می‌دهند.

کاهش تنش: عملیات حرارتی اجباری پس از جوش (PWHT) بر روی هدرهای کاملاً جوش داده شده برای حذف تنش های باقیمانده و جلوگیری از ترک خوردگی ناشی از تنش (SCC) انجام می شود.

برنامه های کاربردی معمولی

فرآیندهای پالایشگاهی با فشار بالا: ایده‌آل برای هیدروسولفورزدایی (HDS)، هیدروکراکینگ و خنک‌سازی پساب راکتور اصلاح‌کننده کاتالیزوری.

چگالش مایع خطرناک: در چگالش گاز سربار واحد تقطیر خام (CDU) استفاده می شود که در آن تحمل صفر برای نشت خطرناک جوی مورد نیاز است.

مناطق خشک: 100٪ صرفه جویی در آب، حذف رسوب، هزینه های شیمیایی تصفیه آب، و تخلیه فاضلاب مرتبط با سیستم های خنک کننده با آب را ارائه می دهد.

مقایسه: نوع دوشاخه در مقابل نوع صفحه پوشش قابل جابجایی

آستانه فشار:

-نوع دوشاخه: ساختار جعبه بدون پیچ و مهره ذاتاً سفت و سخت، کاربردهای پرفشار شدید بیش از 10 مگاپاسکال (تا 35 مگاپاسکال) را با خیال راحت انجام می دهد.

- نوع صفحه پوشش قابل جابجایی: با انحراف بالقوه صفحات پوششی مستطیلی بزرگ و پیچ و مهره های محیطی طولانی محدود می شود. به طور کلی به فرآیندهای فشار کم تا متوسط ​​زیر 5-7 مگاپاسکال محدود می شود.

کارایی تمیز کردن و بازرسی:

-نوع دوشاخه: برای تمیز کردن لوله نیاز به جدا کردن پلاگین جداگانه دارد. برای جریان‌های خام با رسوب بالا و باقیمانده سنگین، تمیز کردن کامل چرخش بیشتر طول می‌کشد.

-نوع صفحه پوشش قابل جابجایی: با برداشتن پیچ های محیطی، کل ورق لوله فورا نمایان می شود. این امکان مسواک زدن سریع مکانیکی و شستشوی شیمیایی را فراهم می‌کند و آن را برای کاربردهای کم فشار و رسوب بالا بسیار موثر می‌سازد.

تعمیر و نگهداری و قابلیت اطمینان مشترک:

-نوع دوشاخه: متکی به واشرهای محلی با قطر کوچک است. محیط آب بندی کاهش یافته هزینه های تعمیر و نگهداری را به حداقل می رساند و ثبات عملیاتی بالایی را در هنگام شوک های حرارتی ناگهانی ارائه می دهد.

-نوع صفحه پوشش قابل جابجایی: از یک واشر بزرگ و تک محیطی استفاده می کند. اختلاف دمای بالا باعث انبساط حرارتی ناهموار در سراسر صفحه می شود و خطر خرابی واشر را افزایش می دهد و نیاز به بررسی مکرر گشتاور دارد.

Yuhong Holding Group Co., Ltd.یک تولید کننده برتر جهانی است که در تجهیزات فرآیندی پیشرفته، از جمله مبدل های حرارتی پوسته و لوله های سنگین، خنک کننده های هوا، کندانسورها، اواپراتورها و مخازن تحت فشار سفارشی تخصص دارد. Yuhong با موقعیت استراتژیک برای خدمت به بخش‌های صنعتی متوسط ​​تا سطح بالا، راه‌حل‌های حرارتی و مکانیکی قوی را ارائه می‌کند که برای محیط‌های عملیاتی شدید در سراسر صنایع پالایش نفت، پتروشیمی، فرآوری شیمیایی و تولید برق مهندسی شده‌اند.
