API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1

API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1

  • API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1
  • API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1
  • API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1
  • API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1
API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1
جزئیات محصول:
محل منبع: چین
نام تجاری: Yuhong
گواهی: ASME, API, AES, GOST, EAC
شماره مدل: کولر هوا
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه.
قیمت: 1 - 1000000 USD
جزئیات بسته بندی: پالت
زمان تحویل: 45 - 150 روز
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 50 مجموعه. در هر ماه
مخاطب
همه محصولات
لوله بدون درز از جنس استنلس استیل (336)
لوله بدون درز از جنس استنلس استیل (326)
لوله فولادی ضد زنگ دوبلکس (134)
لوله فولادی ضد زنگ دوبلکس (38)
لوله سوزن (163)
لوله باله (710)
مبدل حرارتی (31)
لوله مبدل حرارتی (468)
بسته لوله مبادله گرما (50)
صفحه لوله مبدل حرارتی (125)
بافل مبادله گرما (39)
کولر (13)
مخازن تحت فشار (4)
لوله جوش داده شده از جنس استنلس استیل (61)
لوله جوش داده شده از جنس استنلس استیل (132)
آلیاژ نیکل لوله (276)
لوله آلیاژ نیکل (104)
لوله آلیاژ مس (251)
لوله فولادی آلیاژی (212)
لوله تیتانیومی (21)
لوله آنیل روشن (173)
لوله دیگ بخار (153)
اتصالات فولادی (864)
فلنج فولادی (663)
دیگران (407)
قطعات پوشش (9)
توضیحات محصول جزئیات

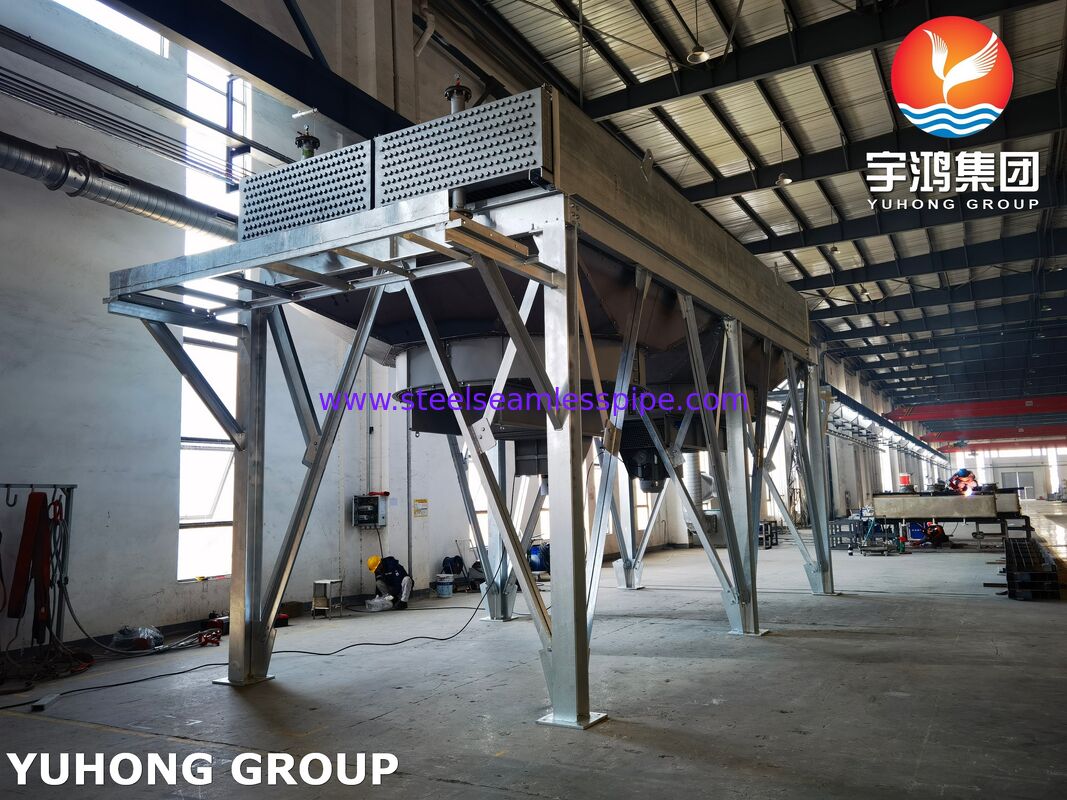

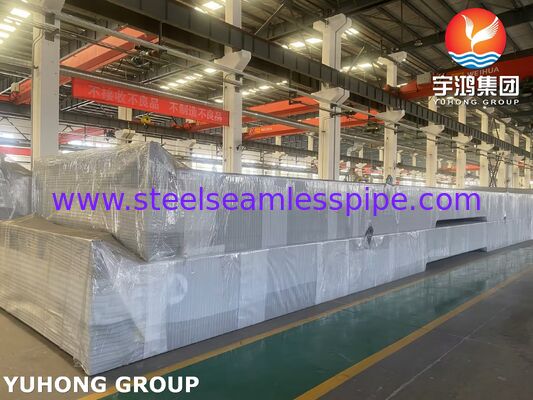

API 661 خنک کننده هوا برای پالایشگاه نفت، ASME بخش VIII بخش 1

شرکت Yuhong Group Co., Ltd تجهیزات پردازش هیدروکربن را با ASME U-Stamp گواهی می دهد. نمونه محصولات ما شامل:

  • خنک کننده های هوا (افقی / عمودی ، کشش اجباری / کشش تحریک شده)
  • مبادلات گرما و تهویه های شیل و لوله ای (TEMA، API 660)
  • ظرف های تحت فشار (بر اساس بخش VIII ASME بخش 1 و بخش 2)
  • ستون ها و راکتورها
  • بسته های لوله، لوله های بالدار (نوع G / نوع L / خارج شده) ، جعبه های سر، سازه های پشتیبانی، مجموعه های فن
توضیحات محصول
توضیحات خلاصه و کاربرد

خنک کننده هوا یک نوع مبادله گرما است که جریان های گرم فرآیند را با استفاده از هوا محیط خنک می کند، بدون نیاز به آب.

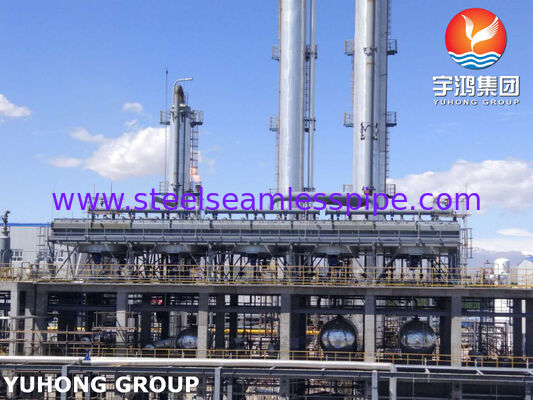

کاربردهای معمول (یک واحد پالایشگاه و فرآیند پتروشیمی):

  • واحد های تقطیر خام (CDU) ️ خنک کردن تقطیرها، باقیمانده روغن سوخت و جریان های تقطیر جانبی
  • واحدهای هیدروتراکتینگ (HDS، VGO HDT)
  • واحد های هیدروکراکینگ ️ خنک کردن جریان های پس از رآکتور با فشار بالا (خدمات ترش)
  • واحد های کریکنگ کاتالیستی مایع (FCC) ️ خنک کردن گاز و کسری های سنگین و تهویه هیدروکربن های سبک
  • واحدهای اصلاح (CCR، نیمه بازسازی) ️ خنک کردن گاز اصلاح شده پایدار شده و گاز غنی هیدروژن
  • واحدهای کسری گاز (GFU) ️ خنک کردن اتان، پروپان و بوتان با تهویه جزئی
  • ایستگاه های فشرده سازی برای ذخیره سازی زیرزمینی گاز و لوله های گاز اصلی
  • نیروگاه های گاز طبیعی مایع شده (LNG)
استانداردها و کد ها
  • طراحی و ساخت:استاندارد API 661، نسخه هفتم (2013، تجدید نظر در ژوئن 2018، تایید مجدد ژوئیه 2024)
  • طراحی فشار:کد ASME برای دیگ و ظروف تحت فشار، بخش VIII، بخش 1 (حساب ضخامت دیواره برای بسته های لوله، پوشش های سر، مفاصل فلنج و سر)
  • مواد: ASTM / ASME
  • جوشکاری: AWS D1.1 / ASME Sec. IX
  • خدمات تلخ: NACE MR0175 / ISO 15156 (SSCC/HIC) ️ اجباری برای واحدهای هیدروتراکتینگ و هیدروکریکینگ (تخفیف دهنده های هوا از رآکتور)
  • علامت گذاری: ASME U-Stamp و CE-PED برای بازار اروپا
  • بازرسی: EN 10204 3.1 / 3.2 اسناد برای تمام اجزای حمل
اجزای کلیدی و مواد
اجزا نوع / نسخه طراحی مواد مطابق با استانداردهای ASTM / ASME
لوله های برهنه ASTM A179 / A106 Gr.B / A213 TP304 / 316 / 321 / Duplex 2205 / Monel 400 / Inconel 625 ASME SA179 (فولاد کربن) ، SA213 TP304/316L (فولاد ضد زنگ) ، SA789 UNS S31803 (فولاد دوگانه)
نوع باله نوع G، نوع L، نوع LL، نوع KL، اکسترود درجه آلومینیوم 1050/1060 (استاندارد) ، فولاد ضد زنگ 304/316L (به صورت درخواست)

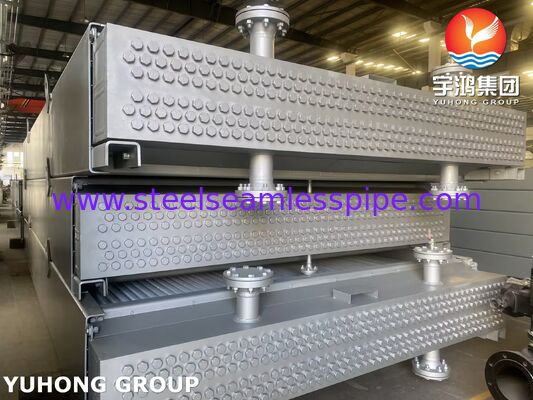

عنوان ها نوع پلگ، نوع صفحه پوشش قابل جدا کردن، نوع انبوه کننده ASTM A516 Gr.60 / Gr.70 (جعلی یا رول شده) ، ASTM A350 LF2 (خدمات دمای پایین)
فنجان ها از مواد شیمیایی: ASTM A105 (فولاد کربن) ، ASTM A182 F304/316/321 (فولاد ضد زنگ) ، ASME B16.5
ساختار پشتیبانی ساخت و ساز جوشیده از فولاد پروفایل با پوشش ضد خوردگی ASTM A36 / A572 Gr.50، گالوانیزه شده یا اپوکسی
طرفداران فن های محوری، قطر 1.510 متر، ارتفاع تیغه متغیر تیغه های کامپوزیت آلومینیومی، محور آلومینیوم ریخته شده
راننده ها موتورهای الکتریکی / موتورهای هیدرولیکی / توربین های بخار نوع عمودی یا افقی بر اساس الزامات مشتری
الزامات آزمایش (بر اساس API 661 و ASME)
ماده آزمایش استاندارد / الزامات پارامترها
آزمایش هیدروستاتیک ASME Sec. VIII Div. 1، UG-99 فشار: 1.3 × فشار طراحی × (اضطراب در دمای 20°C / فشار در دمای طراحی) زمان نگه داری: حداقل 30 دقیقه
آزمایش نشت API 661 (بررسی پنوماتیک) هوا یا نیتروژن در فشار طراحی یا 1.1 برابر فشار کار (حلول صابون / آشکارساز نشت هلیوم)
NDE برای جوشکارهای سر RT (آزمایش رادیوگرافیک) / UT (آزمایش ماوراء الصوت) برای ورق های لوله و پیوست های لوله به لوله: 100٪ MT / PT مطابق با بخش V ASME
گزارش آزمایش مواد (MTR) EN 10204 3.1 گواهینامه های شخص ثالث برای لوله ها، لوح ها و آلات جعل شده
آزمایشات پذیرش طرفداران API 661 (تلاطم و قدرت صوتی) سطح سر و دامنه لرزش باید مطابق با گزارش طراحی باشد.
مزیت های فنی
  1. مصرف آب:خنک سازی با هوای محیطی از دست دادن آب از تبخیر و انفجار جلوگیری می کند. هیچ هزینه عملیاتی برای تصفیه آب وجود ندارد. هزینه های سرمایه ای کاهش می یابد زیرا سیستم های گردش آب مورد نیاز نیستند.
  2. عملکرد حرارتی برای واحدهای فشار فشار:طراحی کشش اجباری امکان خنک کردن جریان های فرآیند را با دمای ورودی بین 350 ° C تا 400 ° C فراهم می کند. پخش کننده های یکپارچه کاهش فشار را در سراسر بسته لوله بیش از 250 ∼ 350 Pa نگه می دارند.
  3. طراحی بار لرزه ای و باد:برای حداکثر سرعت باد تا 160 کیلومتر در ساعت مشخص شده است. پشتیبانی ها برای مقاومت در برابر شدت لرزه ای درجه 9 بر اساس مقیاس MSK طراحی شده اند.
  4. سازگاری با رسانه های حاوی H2S:مواد مطابق با NACE MR0175 / ISO 15156 زمانی اتخاذ می شوند که فشار جزئی H2S ≥ 0.05 psi باشد یا کسری جرم به 50 ppm برسد. آزمایش HIC مواد فولاد اجباری است.
  5. عملکرد انتقال گرما در دمای محیط مختلف (-40°C تا +45°C):گردش مجدد هوا گرم یا گرمایش بخار برای کار زمستانی مجهز است. ضریب انتقال گرما در 38 ° C حدود 40 ≈ 80 W / ((m2 · K است.
پیکربندی سفارشی
  • پیکربندی:لوله های افقی با جریان هوایی متقابل
  • باله ها:انواع اختیاری (G / KL / خارج شده) ، ارتفاع باله قابل تنظیم است (58 باله در هر اینچ)
  • نوع عنوان:نوع پلاگین برای تمیز کردن مکرر لوله های مکانیکی؛ پوشش قابل برداشت برای تمیز کردن شیمیایی؛ نوع انبوه کننده
  • میزان خوردگی:0 تا 6 میلی متر، با توجه به خوردگی متوسط
  • پوشش ضد خوردگی قاب:گالوانیزاسیون گرم (ISO 1461) ، پوشش اپوکسی (حداقل 300 μm) ، نقاشی نهایی بر اساس استانداردهای RAL
  • عملکرد کم صدا:محفظه های صوتی برای فن ها و موتورها، تیغه های کم آشفتگی؛ سطح سر و صدا در فاصله ۱۰ متر در محدوده ۷۰/۷۵ دی سی بی (A) کنترل می شود
پرسش های مکرر
سوال اول: تفاوت میان استخدام اجباری و استخدام تحرک شده چیست؟

کشش اجباری(فان نصب شده در پایین): هوا از طریق بسته لوله مجبور می شود. مزایا: دسترسی آسان به فن برای نگهداری. معایب: ممکن است گردش مجدد هوا گرم رخ دهد.

کشش ایجاد شده(فان نصب شده در بالا): هوا از طریق بسته لوله کشیده می شود. مزایا: توزیع یکنواخت جریان هوا در سراسر برش قطعی بسته و تخلیه هوا گرم بهتر.معایب: فن در دمای هوای بالاتر کار می کند و به مواد مقاوم در برابر گرما نیاز دارد.

سوال 2: چه زمانی مواد مطابق با NACE MR0175 مورد نیاز هستند؟

با توجه به NACE MR0175/ISO 15156، برای تجهیزات در معرض استفاده از اسید (ضغط جزئی H2S ≥ 0.05 psi با وجود آب آزاد) ، مواد لوله،سر و ورق های لوله باید در برابر کرک فشار سولفید (SSCC) و کرک هیدروژن (HIC) مقاومت کنند.این برای خنک کننده های هوای فاضلاب راکتور (REAC) در واحدهای هیدروتراکتینگ بسیار مهم است. گروه Yuhong مدارکی را ارائه می دهد که آزمایش های HIC را مطابق با ASTM G39 / NACE TM0284 انجام می دهد.

سوال سوم: کدام نوع باله برای آب و هوای مرطوب مناسب است؟

برای مناطق بارانی و برفی (آب و هوای دریایی، شرق دور، غرب سیبری) ، باله های L با محافظت گالوانک یا باله های اکستروید توصیه می شود.باله های اخراج شده کاملاً لوله پایه را با آلومینیوم پوشش می دهند و از خوردگی در ریشه باله جلوگیری می کنندباله های نوع G یک انتخاب مقرون به صرفه برای مناطق خشک بیابان هستند.

سوال ۴: چه میزان خوردگی باید انتخاب شود؟

API 661 اجازه خوردگی ثابت را مشخص نمی کند. مشتری باید آن را بر اساس قابلیت خوردگی رسانه های فرآیند تعیین کند. برای مرجع: اجازه خوردگی 3.برای جریان های موجود در واحدهای تقطیر خام با محتوای کلرید بیش از 50 ppm، 0 mm مورد نیاز است.برای رسانه های غیر خوردنی، اجازه استاندارد 1.5 میلی متر (1/16 اینچ) است.گروه یوهونگ بر اساس استاندارد های ASME بر اساس مجوز خوردگی مشخص شده توسط مشتری محاسبه ضخامت دیوار را انجام می دهد.

سوال ۵: چگونه می توان بهره وری حرارتی را در طول کار کنترل کرد؟

توصیه می شود سنسورهای دمایی را در ورودی و خروجی واحد نصب کنید. کاهش 20٪ یا بیشتر در ضریب انتقال گرما نشان دهنده آلودگی در سطوح بال های بیرونی است.تمیز کردن می تواند با شستن با آب با فشار بالا (تا 50 بار) با مواد شوینده ویژه انجام شود، تمیز کردن با بخار یا مسواک زدن مکانیکی.

تماس:

ایمیل: vladimir@steelseamlesspipe.com

ASME U-Stamp، API 661 / ISO 13706، NACE MR0175 / ISO 15156 ما طراحی چرخه کامل و تولید متناسب با خط فرآیند شما را ارائه می دهیم.لطفا درخواست های مشخصات و سوالات خود را برای پیشنهادات تجاری از طریق ایمیل ارسال کنید.
