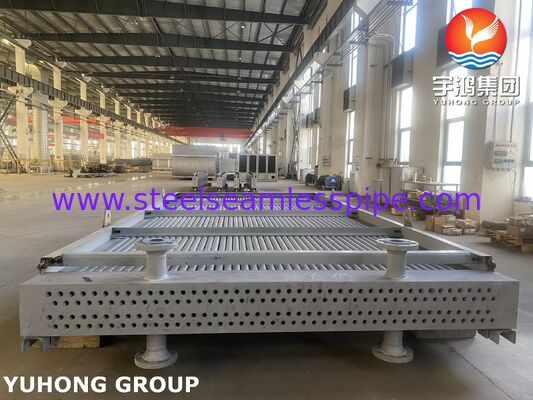

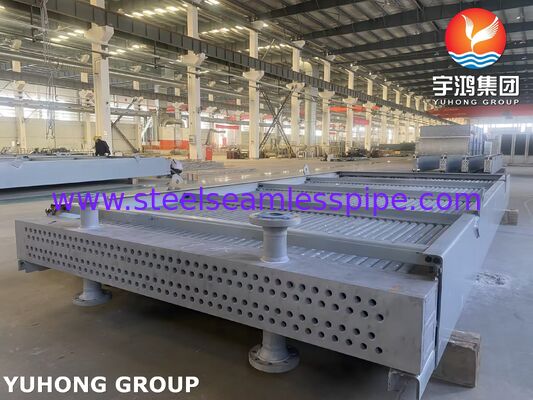

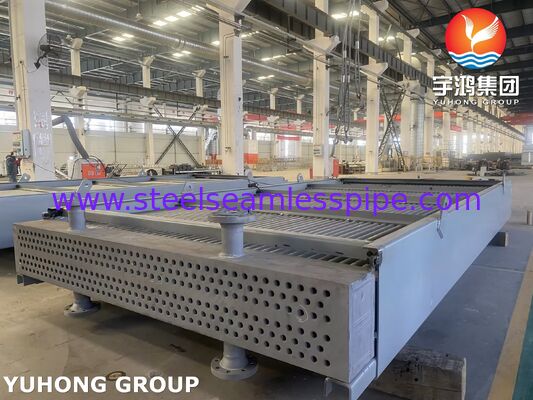

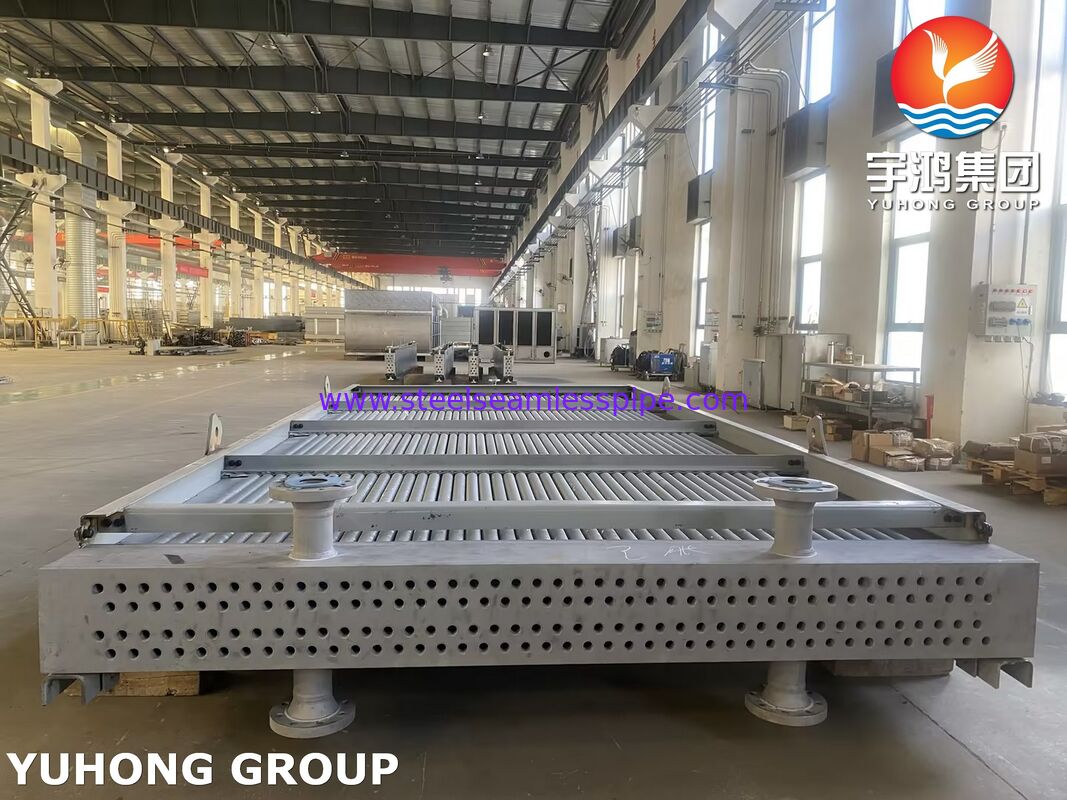

API 661 پیش نویس محرک ASTM A214 لوله آلومینیوم Fin Air Cooler برای پالایشگاه نفت و گاز

API 661 خنک کننده هوا از آلومینیوم لوله ای ASTM A214برای نفت و گاز

پالایشگاه

به طور صمیمی بر اساسAPI 661وASME بخش VIII، Div. 1استانداردها، این کار سنگینخنک کننده هوابه طور خاص به عنوان یک جایگزین یکسان و کاملا قابل تعویض برای مدار خنک کننده روغن روان کننده توربین 390 (Tag: 390EA04) طراحی شده است.خنک کننده هوا با فشاراین صنعتخنک کننده هواکنترل خنک سازی حرارتی قابل اعتماد مایعات روانکاری در فشار طراحی 15 بار و دمای 100 °C، تضمین بهینهخنک کننده هواایمنی عملیاتی پالایشگاه های نفت و تاسیسات تصفیه پتروشیمی.

• هسته تکه لوله خنک کننده هوا:
  • لوله های خنک کننده هوا:180 تکه از Φ38.1 mm (1-1/2")ASTM A214فولاد کربنی با مقاومت دقیقخنک کننده هوالوله هابه طور دقیق با استفاده از لوله های مبادله گرما برای اطمینان از یکپارچگی فشار بالا ساخته شده، اجتناب از لوله های صنعتی تجاری.
  • باله های آلومینیومی خنک کننده هوا:433 باله در هر متر با ضخامت 0.016 "، ارائه عظیمخنک کننده هوامنطقه تبعید حرارتی.

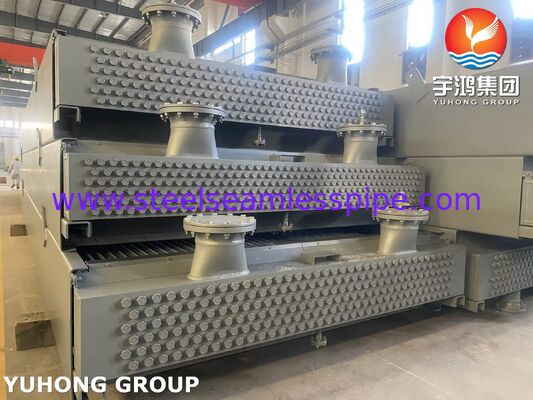

• هیدر خنک کننده هوا و مونتاژ کپی:
  • ورق لوله خنک کننده هوا:با قدرت بالاASTM A516 Gr. 60صفحه فولاد کربن برایخنک کننده هواساخت و ساز، ماشینکاری دقیق.
  • فلنج های خنک کننده هوا:فلانژ های 8 اینچ 150 RF Weld-Neck مطابق باASTM A105برایخنک کننده هوااتصال لوله های فرآیند ورودی/خرید
  • پلگ های خنک کننده هوا:حق بیمهASTM A105با پیچ های پیچ خورده با دوامآهن نرمبسته بندی برای قابلیت اطمینانخنک کننده هوادسترسی به بازرسی

• لوله خنک کننده هوا مکانیکی دقیق:تمام 180 لوله ASTM A214 تحت یک فرآیند گسترش مکانیکی کنترل شده (ماندریج) در داخل ورق لوله ASTM A516 Gr.60 برای ایجاد یک لوله قوی و ضد نشتخنک کننده هوامفصل قادر به مقاومت در برابر فشار شدید چرخه حرارتی.
• بسته بندی فلک خنک کننده هوا:فن آوری تخصصی باله سازی به طور محکم بسته بندی بسته بندی را به دست می آوردباله های آلومینیومیبر روی فولادخنک کننده هوااین باعث حفظ سفتی ساختاری در یک قطب دقیق 433 باله / متر می شود، محافظت از بهینهخنک کننده هوابهره وری از تماس حرارتی و جلوگیری از تخریب در محیط های خشن بیابان.
• هندسه خنک کننده هواي چند گذر پیشرفته:با یکطرح پارتیشن داخلی 12 گذرگاهبا استفاده از بافل های شکل گرفته برای به حداکثر رساندن سرعت مایع، افزایشخنک کننده هواضریب انتقال گرما و جلوگیری از رکود روغن.
• عملیات جوش کولر هوا:ساخت سر، مفاصل نوزل نفوذ کامل، و جوش پارتیشن برای اینخنک کننده هواتوسط جوشنده های واجد شرایط ASME انجام می شود که به طور دقیق از استاندارد های تایید شده پیروی می کنند.WPS و PQRپروتکل ها

• آزمایش 100٪ غیر مخرب (NDT) برای خنک کننده هوا:مطابق باخنک کننده هوابرنامه بازرسی، آزمایش رادیوگرافی کامل (NT1 کاربری), آزمایش بصری (VT) و آزمایش نفوذ رنگ (PT) در زمان های بحرانی اجرا می شوند.خنک کننده هواجوش های نگهدارنده فشار
• آزمایش هیدروستاتیک اجباری خنک کننده هوا:هرکدوم مونتاژ شدهخنک کننده هوابسته باید یک آزمایش هیدرو سختگیرانه را در کارگاه مطابق با کد ASME (1.3x به 1.5x فشار طراحی، تا22.94 بار / 326.33 PSIG) برای اطمینان از ساختاریخنک کننده هواصداقت.
• بسته کامل اسناد خنک کننده هوا:تحویل شامل کاملخنک کننده هواپرونده ی کیفیت با گزارش های آزمایش مواد (MTRs / گواهی فراری), گواهینامه WPS/PQR, سوابق بازرسی NDT, و گواهینامه های آزمایش های هیدرو که توسط آژانس بازرسی مجاز امضا شده است.

• بازار الجزایر و رعایت مقررات گمرک خنک کننده هوا:تجربه کامل در تطابق با الزامات مستندات سختگیرانه اپراتورهای بزرگ آفریقای شمالی مانندسوناتراخبرایخنک کننده هواتمام فاکتورهای حمل و نقل، لیست های بسته بندی و گواهینامه های انطباق برای حمایت از یک روند راحت سازماندهی شده اند.فرم Mردیابی، شرایط بانکداری LC، وخنک کننده هواگمرکی.
• بسته بندی هوا خنک کننده های سنگین:جايگزينخنک کننده هواقطعات با حفاظت ضد خوردگی داخلی و خارجی درمان می شوند و به طور کامل جمع آوری می شوند. آنها در جعبه های چوبی قوی و تقویت شده با فولاد که مطابق بااستانداردهای بسته بندی SOG، جلوگیری از هرخنک کننده هوادر هنگام حمل و نقل دریایی و حمل و نقل کامیون های بیابان به میدان های دور افتاده مانند Hassi Messaoud یا Bir Rebaa (BRN).
• پيگيري سختي از برنامه:لجستیک و تولید برای اطمینان از تحویل ایمن محصولات بهینه شده استخنک کننده هوادر محل در مدت زمان محدود قراردادی6 ماه.
