مبادله گرما با فشار بالا و راه حل های مبادله گرما
درشرکت Yuhong Group Co. Ltd.، ما طراحي، مهندسي و توليد ظرف هاي فشاري، خنک کننده هوا، و پیشرفتهمبادله گرماما به عنوان یک تولید کننده یکپارچه، تجهیزات حرارتی کامل را ارائه می دهیممبادله کننده های آبهای تغذیه ای ترکیبی (CFEE)و قطعات جایگزین با دقت بالا از جمله بسته های لوله مبادله گرما برتر، صفحات لوله سفارشی و لوله های تخصصی.
برای سوالات مهندسی یا قیمت گذاری ساخت سفارشی، تماس با تیم فنی ما به طور مستقیم درجيمي@steelseamlesspipe.com.

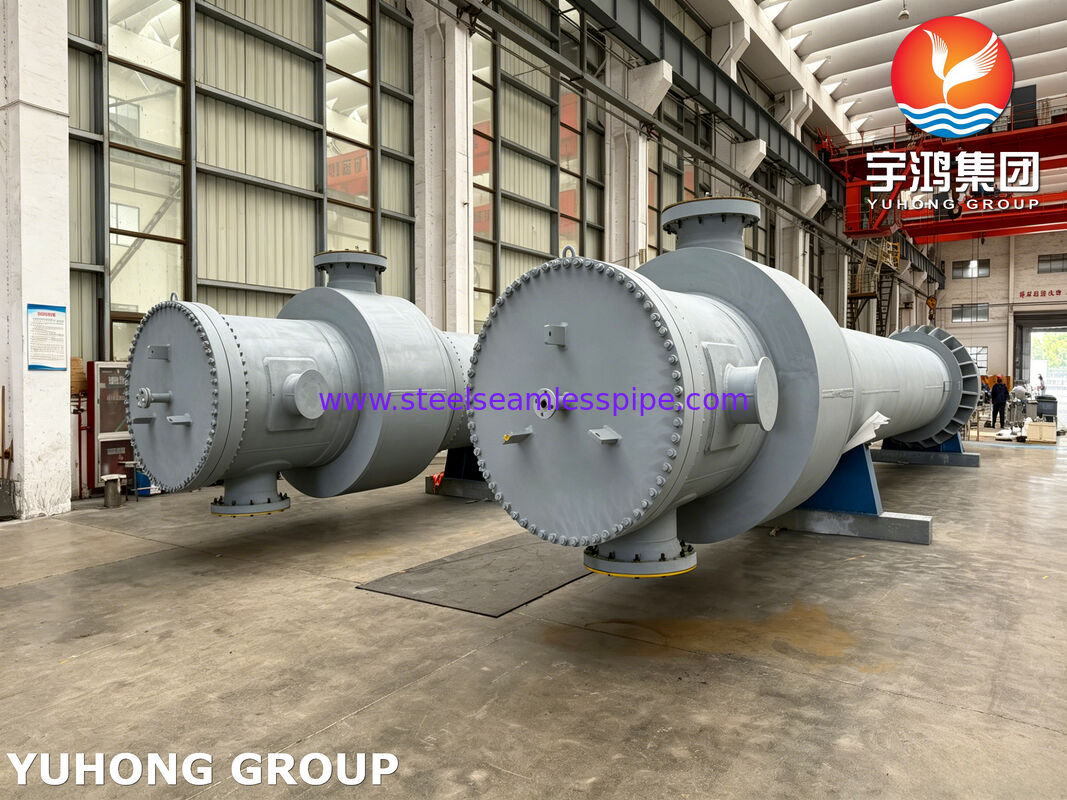

مبادله کننده فاضلاب تغذیه (CFEE) چیست؟
Aمبادله کننده فلوئید تغذیه(اغلب به عنوان یک مخلوط فیود آفسفلوئنت مبادله کننده یا CFEE اشاره می شود) یک فشار بالا انتقادی استمبادله گرما TEMAبه طور گسترده ای در واحدهای هیدروپروسیسنگ، هیدروکرکر، اصلاح کننده های کاتالیتیک و سیستم های هیدروتراکتینگ استفاده می شود.
هدف اصلی آن بازیافت گرما است: مبادله انرژی حرارتی بین فاضلاب واکنش داغ خارج از راکتور و مخلوط ورودی سرد.با استفاده از گرمای فاضلاب از جریان فاضلاب، تغذیه راکتور را از قبل گرم کنید، این سیستم به طور قابل توجهی وظیفه کوره را کاهش می دهد، مصرف سوخت عملیاتی را کاهش می دهد و انتشار کربن جهانی را کاهش می دهد.
به دلیل شرایط عملیاتی شدید که شامل فشار جزئی هیدروژن بالا، دمای بالا و سولفید هیدروژن خوردنی (H2S) است،اين مبادلات مستلزم استانداردهاي بدون سازش در انتخاب متالورژيك هستند، یکپارچگی جوش و مهندسی قطعات دقیق.
قابلیت های تجهیزات کامل و قطعات جایگزین
این که آیا شما یک حلقه هیدروپروسیسینگ موجود را بازسازی می کنید یا یک واحد پردازش جدید را ساختید، گروه Yuhong هر دو تجهیزات کامل و قطعات جایگزین مستقیم را تامین می کند:
1مبادلات گرما شیل و لوله کاملا ساخته شده
-
پیکربندی های TEMA: طرح های پوسته و لوله با فشار بالا مطابق با TEMA (نوع BHE، DEU، EMU و غیره) و بخش VIII ASME Div. 1 & Div. 2 است.
-
مهر و موم های فوق العاده: قفل های پشت، مهر و موم دیافراگم، و طرح های ویژه فلنج بولت شده طراحی شده برای خدمات هیدروژن با فشار بالا
2بسته های لوله با عملکرد بالا و لوله های تخصصی
یک مبادله گرما فقط به اندازه لوله های داخلی انتقال گرما قابل اعتماد است. ما لوله های بدون درز و جوش درجه برتر را تولید و ادغام می کنیم:
-
لوله بدون درز از فولاد ضد زنگ: آستنیتیک (304L، 316L، 321H، 347H) و درجه دوپلیکس / سوپر دوپلیکس (S31803, S32750) که مقاومت استثنایی در برابر ترک خوردگی فشار اسید پولی تیون و خوردگی H2S مرطوب را فراهم می کند.
-
لوله آلیاژ نیکل: اینکونل 600/625، اینکونل 800/825، هستلوئی C276 و مونل 400 برای اتمسفر های شدید دمای بالا، هیدروژن با فشار بالا و گاز اسیدی.
-
لوله آلیاژ مس: لوله های مس Admiralty، CuNi 90/10 و CuNi 70/30 که برای چرخش مدارهای آب و جریان های فرآیند غیر خوردنی طراحی شده اند.
-
لوله بال: خروجی شده، باله بلند، باله پایین و دنده دارلوله بالپیکربندی که برای گسترش سطح بیرونی، افزایش ضریب انتقال گرما و به حداکثر رساندن بهره وری حرارتی در مبادلات گرما هوا خنک شده و فاز گازی طراحی شده است.
-
لوله کوره و لوله مبادله گرما: لوله های بدون درز درجه یک طراحی شده برای چرخه های حرارتی شدید، مقاومت در برابر خزیدن و حلقه های کوره فشار بالا یا رِبایلر.
اجزای مبادله گرما هسته ای و توابع فنی
برای کمک به تیم های تعمیرات، پیمانکاران EPC و متخصصان خرید در جستجوی قطعات جایگزین، جدول زیر اجزای داخلی کلیدی، عملکردهای مهندسی آنها را برجسته می کند.و اهداهای مادی:
| نام قطعات |
عملکرد کلیدی فنی |
گزینه های مواد مهندسی |
| بسته لوله مبادله گرما |
هسته اصلی حرارتی مبادله کننده؛ انتقال گرما بین مایعات فرآیند در حالی که جداسازی کامل مایعات را حفظ می کند. |
لوله بدون درز از فولاد ضد زنگ,لوله آلیاژ نیکل,لوله آلیاژ مس,لوله بال |
| صفحه لوله ی مبادله گرما |
یک دیسک ساختاری سخت که لوله های مبادله گرما را به هم می چسباند، مقاومت در برابر فشار فرقی دارد و مایعات طرف پوسته و لوله را جدا می کند. |
فولاد کربن تراشیده، فولاد پوشانده (SA266 + SS316L/Incoloy 825) ، مونل، فولاد ضد زنگ |
| بافل ها و صفحه های پشتیبان |
جریان مایع را از طریق بسته لوله هدایت می کند تا آشفتگی و انتقال گرما را به حداکثر برساند در حالی که از ارتعاش لوله ناشی از جریان جلوگیری می کند. |
فولاد کربن، فولاد ضد زنگ (304L/316L) ، فولاد ضد زنگ دوگانه |
| کانال ها و کلاهک ها |
محفظه های پایانی نگهدارنده فشار (Hemispherical، Ellipsoidal یا Breech-lock) که برای بازرسی و دسترسی با فشار بالا طراحی شده اند. |
فولاد کربن سنگینی (SA516 Gr 70) ، فولاد آلیاژ (SA387 Gr 11/22) ، فولاد ضد زنگ |
| گاسکت ها و حلقه های مهر و موم |
تضمین می کند که مهر و موم بدون نشت تحت چرخه حرارتی شدید و فشار جزئی هیدروژن بالا باشد. |
مفاصل حلقه ای هشت گوشه ای/بغل دار (RTJ) ، گاسکت های زخم مارپیچی، دیافراگم های فلزی جامد |
نکات مهم فنی و مزایای مهندسی
-
بهره وری حرارتی برتر: طرح های لوله های مهندسی شده و ارتفاع باز کننده بهینه شده تضمین حداکثر ضریب بازیابی گرما با کمترین کاهش فشار.
-
مقاومت در برابر حمله هیدروژن در دمای بالا (HTHA): کنترل مواد سختگیرانه با رعایت دستورالعمل های منحنی نلسون (API 941) برای از بین بردن خطرات شکنندگی هیدروژن.
-
ماشینکاری دقیق لوله های CNC: حفاری سوراخ فوق العاده دقیق و شکاف دادن اطمینان از گسترش بهینه لوله، جلوگیری از نشت میکرو در مفاصل فشار بالا.
-
آزمایش غیر مخرب (NDT): 100% آزمایش رادیوگرافیک (RT) ، آزمایش فوق صوتی (UT) ، آزمایش فشار هیدروستاتیک و شناسایی مواد مثبت (PMI) بر روی تمام اجزای نگهدارنده فشار انجام شده است.
دانش ضروری و راهنمایی مهندسی برای خریداران
در هنگام انتخاب یا تعویضمبادله کننده فاضلاب تغذیه ترکیبی (CFEE)یا خرید قطعات اضافیبسته های لوله های مبادله گرما، مهندسان و ماموران خرید باید چندین عامل عملیاتی حیاتی را ارزیابی کنند:
1. نمک آمونیوم پاشیده شدن و کنترل خوردگی
در هیدروتراکتورها، آمونیاک (NH3) و سولفید هیدروژن (H2S) به صورت نمک های بيسولفید آمونیوم (NH4HS) ترکیب می شوند، زیرا دمای جریان فاضلاب کاهش می یابد.
2. یکپارچگی مفصل لوله در زیر چرخه حرارتی
مبادله کننده های فلوئید تغذیه از تفاوت گسترده ترمیک شدید بین فلوئید با دمای بالا و جریان های فلوئید خنک تر رنج می برند.
3کاهش لرزش
سرعت مایع بالا در سمت پوسته می تواند باعث ارتعاش ناشی از جریان شود، که منجر به ناراحتی زودرس لوله یا ناراحتی در نقاط تماس بافل می شود.
چرا گروه یوهونگ را انتخاب کردید؟
-
تولید یکپارچه: از تولید لوله های فولادی خام تا مونتاژ نهایی ظرف فشار سنگین، ما هر مرحله از زنجیره تامین را کنترل می کنیم.
-
انطباق جهانی: مطابق با استانداردهای بین المللی ASME، TEMA، PED و ISO ساخته شده است.
-
ساخت سفارشی: سفارشی سازی کامل بر اساس صفحات داده های حرارتی مشتری، نقشه ها یا مشخصات جایگزینی.
با گروه مهندسي ما تماس بگيريد
آماده به بحث در مورد پروژه آینده خود را و یا درخواست یک نقل قول برای مبادلات گرما کامل و یا بسته های لوله جایگزین؟
